ПРИМЕЧАНИЕ: Тесты, описанные в данном разделе, должны проводиться после установки выключателя, но перед подачей тока.

7.1 Предостережения

Оборудование считается готовым для пуска или эксплуатации, когда оно заизолировано, проверено на отсутствие тока (обесточено) и заземлено.

Необходимо выполнить процедуры в соответствии с правилами, установленными местными органами управления энергетикой.

Необходимо принять меры предосторожности, чтобы повторно нельзя было подать ток к оборудованию, от источника питания высокого или низкого напряжения.

Механизм включения выключателя - пружинного типа, приводимый в движение двигателем, способный хранить запасенную энергию пружины включения. Перед началом любой работы, накопленная энергия должна быть освобождена, с помощью нажатия кнопок «ОТКЛ.» ("OFF"), «ВКЛ.» ("ON") и «ОТКЛ.» ("OFF") c отсоединенным питанием двигателя.

7.2 Цепи НН

Соедините все цепи управления в соответствии с имеющейся схемой соединений. Для предотвращения конденсации, сразу же установите подогрев в шкаф НН.

Вторичные соединения трансформаторов тока (ТТ) должны быть подключены в соответствии со схемой соединений.

Предупреждение: перед подачей напряжения на выключатель, вторичная обмотка ТТ должна быть присоединена, иначе будет короткое замыкание.

Механические тесты

Приведите выключатель в рабочее состояние ручным способом несколько раз, для того чтобы убедиться в удовлетворительной работе приводного механизма выключателя, отключений, вспомогательных выключателей и приводов.

Зарядите пружину с помощью двигателя заряда пружины или с помощью заводной ручки.

Приведите выключатель в рабочее состояние с помощью ручного привода (см. Раздел 8 Работа)

Проверьте работу, проведя пять рабочих циклов и с помощью электрического включения/отключения (I/O).

Проверьте состояние (зеленый/ красный) дисплея индикатора положения во время каждой операции (проверьте соответствие).

Если необходимо, повторите предыдущую операцию, отдавая команды с подстанции.

Электрические тесты

Тесты должны проводиться компетентным персоналом, в соответствии с правилами по безопасности, принятыми в регионе и с соответствующими разрешениями по энергетике и безопасности.

ОСТОРОЖНО: Перед началом тестов 7.4.1 и 7.4.2 по вторичной изоляции, проведите следующее:

Отсоедините двигатель заряда пружины выключателя.

Сделайте короткое замыкание вторичной обмотки трансформатора тока.

ОСТОРОЖНО: Перед началом тестов 7.4.3 и 7.4.4 по первичной изоляции, сделайте короткое замыкание и заземлите вторичные обмотки. Ни при каких обстоятельствах вторичные обмотки трансформатора тока не должны быть подключены к первичному току.

После тестирования, все проводники должны быть разряжены на землю и компоненты пересоединены.

Тест меггометром - Вторичная Изоляция

Вторичная изоляция включает изоляцию, связанную с цепью низкого напряжения Для данного теста, концы проводки должны быть закреплены вместе в любой удобной точке, такой как клеммная панель, с мегомметром 500В. Сопротивление не должно быть меньше 2 мегом между витками и заземленной металлической частью.

Высоковольтный тест- Вторичная изоляция

Для данного теста, концы обмотки должны быть закреплены вместе в удобной точке, такой как клеммная панель и подается напряжение 2000 В переменного тока в течение одной минуты между витками и землей.

7.4.3. Тест меггометром - Первичная изоляция

Первичная изоляция включает изоляцию, связанную с цепью высокого напряжения. Используя мегомметр 5000В, измерьте сопротивление на землю каждой фазы последовательно.

7.4.4 Тест высокого напряжения - Первичная Изоляция

МЭК 62271 - 100 (МЭК 60056) дает полную информацию касательно теста высокого напряжения после монтажа на месте.

С выключателем во включенном положении напряжение промышленной частоты 56 Кв Пр.Т. rms или 78 кВ Пс.Т. необходимо подать на каждую фазу последовательно между проводником фазы и землей в течение одной минуты.

После завершения тестов высокого напряжения, дальнейший тест меггометром должен быть сделан для того, чтобы убедиться в том, что начальное сопротивление не было сильно изменено.

Подсоединение к сети

ПРЕДУПРЕЖДЕНИЕ:

Линейные зажимы поставляются в не полной

сборке с выпускными отверстиями на выводе соответствующего

бушинга.

Настоятельно рекомендуется не двигать и не разбирать эти 4 зажима NEMA чтобы избежать возможности повреждения углублений в бушингах.

Подсоедините внутренние и внешние соединения к сделанным на заводе зажимам, находящимся на бушингах ВН VOX.

Как стандарт, 4 соединительные основы монтированы на VOX.

Для специального соединительного зажима, пожалуйста, посмотрите контрактную документацию.

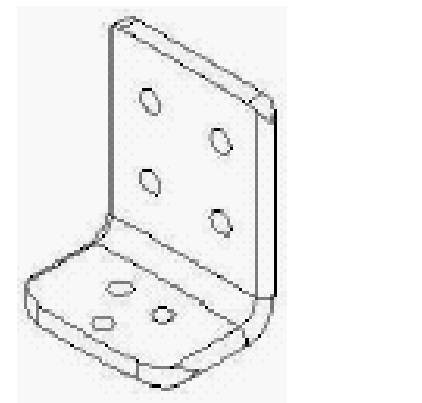

Расстояние между двумя отверстиями: 1.752 ин / 44.5 мм Диаметр 0 (x4): |0.512 ин / 13мм

Окончательный осмотр

Перед включением оборудования необходимо провести его окончательный осмотр.

Уберите пластиковую защиту алюминиевых поверхностей шкафа НН.

Уберите металлические скобы, скрепляющие бушинги.

Уберите весь оставшийся упаковочный материал.

Проверьте, чтобы все крышки были на месте и хорошо закрыты.

Проверьте полосы заземления на неразрывность.

Проверьте, что все плавкие предохранители и связи (шарниры) установлены. Проверьте, чтобы подходили замки.

Убедитесь, что все изолирующие поверхности шкафа НН чистые и сухие. Приведите выключатель в рабочее состояние электрическим способом и ручным чтобы убедиться что он работает. Оставьте выключатель в положении «ОТКЛ.» («OFF»).

Записи

Записи необходимы для установления режима эксплуатации. Поэтому необходимо внимательно записывать все относящиеся к делу пункты каждый раз, когда проводится эксплуатация.

Для того чтобы в вашем распоряжении была вся история, записи необходимо начать сразу же после пуска и они должны включать:

Дату осмотра.

Данные счетчика операций.

Запись любой проводимой работы.

"
