Страница 4 из 7 6. 1 Общая информация

Выключатель VOX и опорная конструкция упакованы вместе. Выключатель со шкафом НН (сборные). Опорная конструкция (не сборная).

Вес данных элементов зависит от мощности выключателя, обычно он в пределах от 1322.7 до 2865.9 Фн. / от 600 до 1300 кг для выключателя и от 176.37 до 220.46 Фн. / от 80 до 100 кг для опорной конструкции.

6.2 Установка опорной конструкции

Важно чтобы поверхность была ровной и не имела наклон более чем 0.118 ин / 3 мм через 98.4252 ин / 2500 мм. Под стойками корпуса могут находиться шайбы, чтобы выключатель не имел наклонов.

Две стойки с заземлениями должны быть установлены в противоположных углах по диагонали.

На чертежах указан крепёж опорной конструкции.

ПРИМЕЧАНИЕ: Не закручивайте болты полностью. Это должно быть сделано после установки выключателя на опорную конструкцию.

Четыре фиксирующих болта M20 (0.7874 ин / 20 мм) должны быть вкручены в бетонное основание, как показано на Рисунке 8. Выравнивание всех четырех стоек может быть выполнено с помощью четырёх регулировочных винтов, или с помощью добавления клиньев под основания.

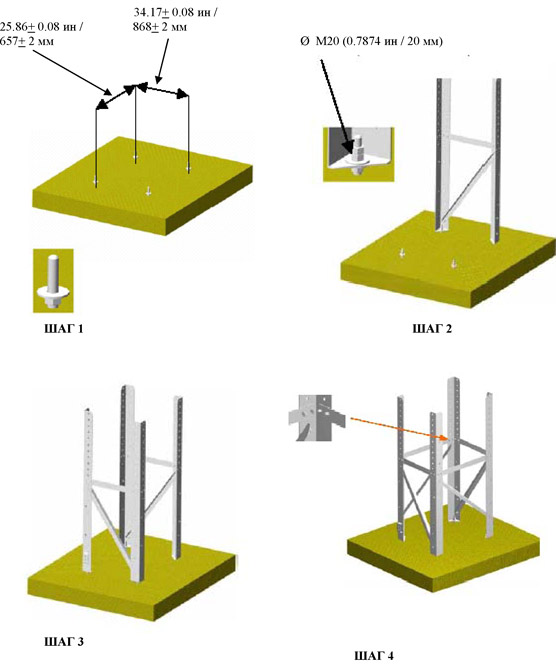

Рисунок 8 - Инструкции по сборке опорной конструкции

6.3 Установка выключателя

ОСТОРОЖНО: Будьте осторожны, не повредите выключатель. Бак заполнен элегазом SF6 при давлении 1.5 бар.

ОСТОРОЖНО: Не используйте стальные тросы для подъёма выключателя. Это может привести к его повреждению. Используйте стропы.

ОСТОРОЖНО: Стропы не должны касаться бушингов ВН.

Используйте четыре нейлоновых стропа с рекомендованной минимальной длиной:

Стандартный вариант:4 x 47.24 ин / 1200 мм (или 2 x 2400 мм с одним стропом для

двух точек подъёма).

Расширенный вариант: 4 x 66.93 ин / 1700 мм (или 2 x 3400 мм с одним стропом для двух точек подъёма).

Установите сборку из выключателя и шкафа НН, с помощью стропа на место, см. Рисунок 9 и Рисунок 10. Закрепите опорные стойки и уголки крепления, затем поместите законченную сборку на основание и установите фиксаторы оснований.

Фиксатор оснований регулируется: соблюдайте минимальную

дистанцию 136.66 ин / 2887 мм и максимальную 140.24 ин / 3562 мм по высоте между землей и внешними бушингами.

Прокладки можно положить под опорные стойки для обеспечения ровного положения выключателя по всем направлениям.

Закрутите все монтажные болты до 442.5 Инч Фунтов (Ин.Ф.) / 50 Ньютон Метров (Ш)!.

Уберите оцинкованную пластину, находящуюся в шкафу НН. Её необходимо просверлить согласно номеру и размеру кабелей. Зафиксируйте кабельные стяжные хомутики на данной пластине и пропустите кабели через них. Теперь переустановите пластину и скрепите хомутики. Подсоедините кабели в соответствии со схемой соединений. Убедитесь, чтобы все электрические соединения были прочными.

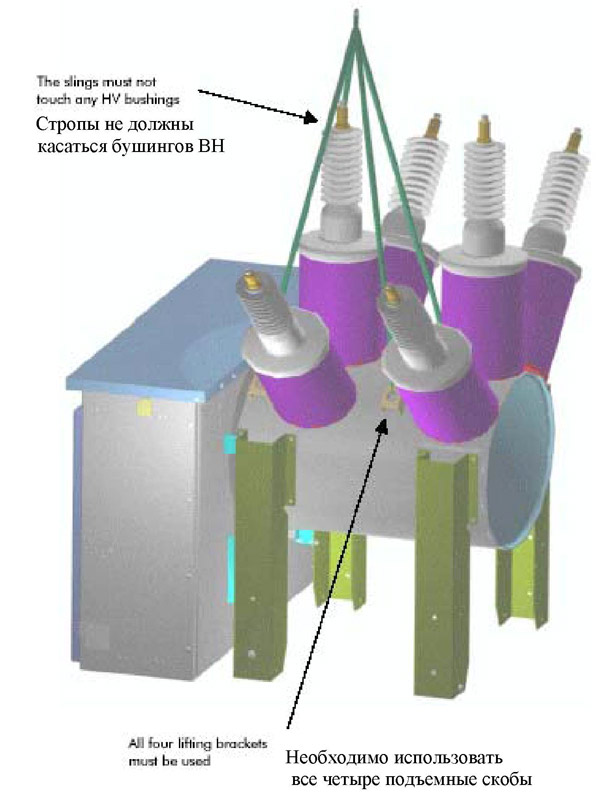

Рисунок 9 - Проушины для крепления стропов

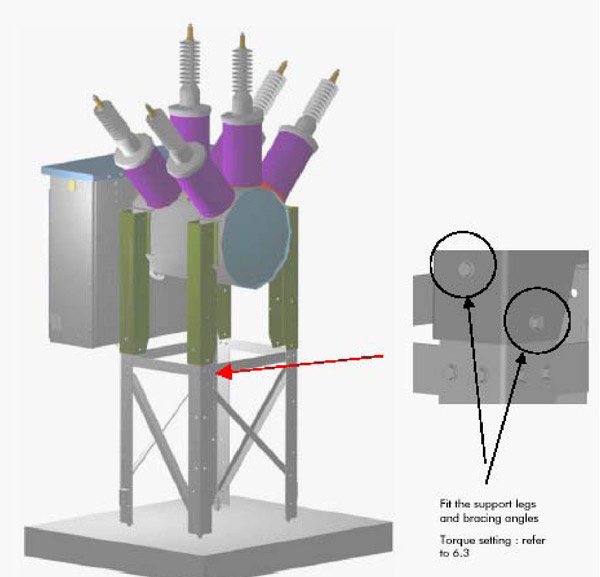

Закрепите уголки крепления на опорные стойки

Крепление болтов: см. п. 6.3

"
