Приводным пружинным механизмом можно управлять:

Ручным способом или электрическим, местным управлением или дистанционным Возможности закрытия описывается в Разделе 8.3. Там где используются замки, их необходимо поставить правильно.

8.1 Включение выключателя

Местным Электрическим способом (по выбору)

Ручным способом Откройте дверь шкафа НН и нажмите кнопку ВКЛ. (CLOSE) для того, чтобы разрядить пружины, приводя механизм в рабочее положение (ON) и таким образом, включая выключатель.

Откройте дверь шкафа НН, проверьте чтобы переключатель LOCAL (местное) / REMOTE (дистанционное) был в положении LOCAL

Дистанционным Электрическим способом (по выбору)

Приведите переключатель OPEN (ОТКЛ.) / CLOSE (ВКЛ.) на панели шкафа НН в положение CLOSE чтобы разрядить заранее заряженные пружины, приводя механизм в положение ON, таким образом включая выключатель.

Откройте шкаф НН, проверьте чтобы переключатель LOCAL (местное) / REMOTE (дистанционное) на панели шкафа НН был в положении REMOTE (дистанционное). Закройте дверь шкафа НН.

Приведите дистанционный переключатель OPEN (ОТКЛ.) / CLOSE (ВКЛ.) в положение CLOSE, чтобы разрядить заранее заряженные пружины, приводя механизм в положение ON и таким образом, включая выключатель.

ПРИМЕЧАНИЕ: Двигатель автоматически взведет пружины после каждой операции включения.

Возможность закрытия

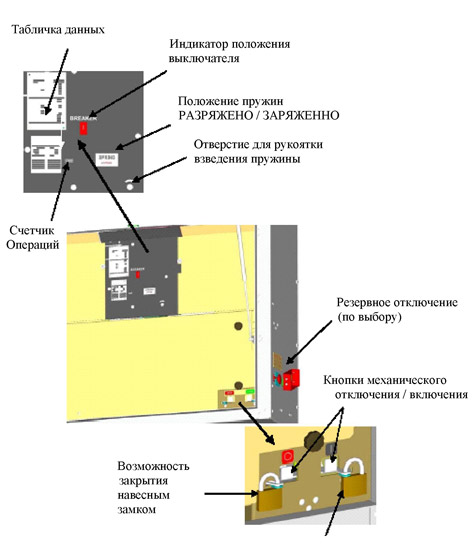

Рисунок 11 - Названия механизмов

8.2 Отключение выключателя

Ручным способом	Откройте дверь шкафа НН и нажмите кнопку 0ТKЛ.(0PEN) для того, чтобы привести приводной механизм в действие и соответственно, отключить выключатель.
Местным Электрическим способом (по выбору)	Откройте дверь шкафа НН, проверьте чтобы переключатель LOCAL (местное) / REMOTE (дистанционное) был в положении LOCAL Приведите переключатель OPEN (ОТКЛ.) / CLOSE (ВКЛ.) на панели шкафа НН был в положении OPEN чтобы подать напряжение на катушку отключения, приводя механизм в действие и таким образом, отключая выключатель.
Дистанционным Электрическим способом (по выбору)	Откройте шкаф НН, проверьте чтобы переключатель LOCAL (местное) / REMOTE (дистанционное) на панели шкафа НН был в положении REMOTE. Закройте дверь шкафа НН.
	Приведите дистанционный переключатель OPEN (ОТКЛ.) / CLOSE (ВКЛ.) в положение CLOSE чтобы подать напряжение на катушку отключения, приводя механизм в действие и таким образом, отключая выключатель.

Закрытие навесным замком

Закрытие на навесной замок осуществляется для обеспечения дополнительной безопасности работы выключателя. Эти механизмы предназначены:

Для закрытия двери шкафа НН

Дверь может быть закрыта с использованием от 1 до 3 замков.

Для закрытия кнопок механического отключения/ включения. (см. Рисунок 11)

Резервное отключение: аварийное отключение (по выбору)

Аварийная кнопка находится для обеспечения дополнительной безопасности оператора (см. Рисунок 11)

Нажмите чтобы отключить: механизм закрыт (блокирование электрических операций) Потяните для возврата: механизм открыт

"
