V-Contact VSC - вакуумные контакторы среднего напряжения производства ABB.

1. ОПИСАНИЕ

Общие сведения

Контакторы среднего напряжения V-Contact VSC - это приборы, предназначенные для работы с переменным током. Как правило, они используются для управления потребителями, требующими повышенного количества операций в час.

Контактор V-Contact VSC выводит на мировую панораму контакторов среднего напряжения управляющий механизм с постоянными магнитами, который уже широко используется, был испытан и оценен в выключателях среднего напряжения. Опыт компании АВВ, накопленный в области выключателей среднего напряжения, оснащенных управляющим механизмом с постоянными магнитами "MABS", позволил разработать оптимизированную версию механизма (механизм с двумя устойчивыми положениями МАС) для контакторов среднего напряжения.

Управляющий механизм с постоянными магнитами приводится в действие при помощи электронного универсального блока питания. Блоки питания различаются по встроенным функциям и по вспомогательному напряжению питания. Имеются три типа блоков питания, покрывающие все значения напряжения, требуемые основными международными нормами.

Каждый блок питания способен принимать любое значение напряжения в рамках своих рабочих пределов.

Имеющиеся версии

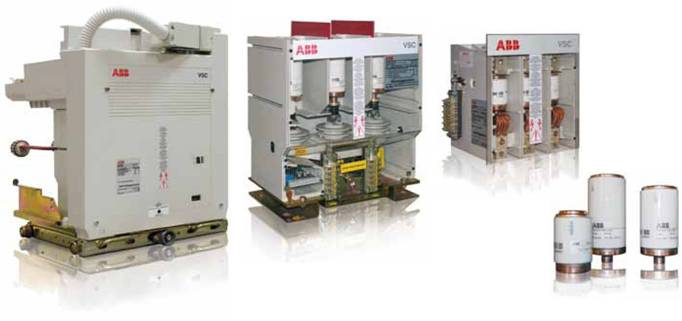

Контакторы V-Contact VSC могут быть следующих версий.

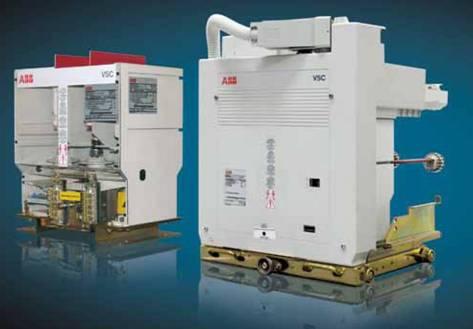

Выкатные версии предусматриваются для использования с щитами UniGear, ячейками PowerCube и корпусами CBE1. Для использования с корпусами СВЕ11 обращайтесь в компанию АВВ. Выкатной контактор VSC/PN используется только на панелях ABB UniGear MCC. По заказу, все вышеназванные контакторы могут поставляться в одной из следующих двух версий.

SCO (Single Command Operated - Управление одним механизмом): замыкание осуществляется путем подачи вспомогательной энергии на специальный вход универсального блока питания. Размыкание осуществляется, когда намеренно отключается вспомогательная энергия (при помощи команды) или непреднамеренно (ввиду отсутствия вспомогательной энергии в системе).

DCO (Double Command Operated - Управление двумя механизмами): замыкание осуществляется путем импульсного питания входа замыкающего механизма прибора.

Размыкание осуществляется при импульсном питании входа размыкающего механизма контактора.

Сферы применения

Контакторы V-Contact VSC пригодны для управления электрическим оборудованием, используемым в промышленности, сфере услуг, кораблестроении и т.д. Благодаря технике размыкания посредством вакуумного прерывателя, они могут работать в особенно сложных условиях.

Они пригодны для управления и защиты двигателей, трансформаторов, стендов переключения фаз, коммутационных систем и т.д.

С соответствующими предохранителями они могут использоваться в цепях с уровнями поломки до 1000 мВА (VSC7 - VSC12).

Соответствие нормам

Контакторы V-Contact соответствуют нормам основных промышленно-развитых стран, в частности, нормам IЕС 60470 (2000).

Омологация

Предусматривается омологация морскими регистрами DNV и LL.RR.

Для этих версий обращайтесь в компанию АВВ. Рабочие характеристики

Температура окружающей среды: - 5 °С ... + 40 °С

Относительная влажность: < 95% (без конденсации)

Высота: <1000 м над уровнем моря

При наличии иных условий обращайтесь к нам.

Основные технические характеристики

Значение тока прерывания < 0,5 А

Отсутствие обслуживания

Пригодность для установки в готовые кабины и щиты, как планшетного типа (узкие), так и традиционного типа

Высокое количество операций

Непосредственная проверка износа контактов

Большая электрическая и механическая долговечность

Дистанционное управление

Универсальный блок питания

Управляющий механизм с двумя устойчивыми положениями, тип - с постоянными магнитами

Электрическая долговечность

Электрическая долговечность контакторов V-Contact VSC определяется в категории AC3.

Принцип размыкания

Главные контакты работают внутри вакуумных прерывателей (уровень разрежения чрезвычайно высок 13 x 10-5 Па).

Схематичное сечение вакуумного прерывателя.

В момент размыкания в каждом прерывателе контактора происходит быстрое отделение друг от друга фиксированного и подвижного контакта. Перегрев контактов, образующийся в момент размыкания, вызывает образование металлических паров, которые позволяют поддерживать электрическую дугу вплоть до первого перехода к нулевому току. Охлаждение металлических паров позволяет при переходе к нулевому току восстановить высокую диэлектрическую прочность, способную выдержать высокие значения восстанавливающегося напряжения. Для управления двигателями значение тока прерывания меньше 0,5 А с очень низкими перегрузками.

Керамический корпус

Уплотнительная мембрана

Металлический экран

Подвижная муфта

Неподвижный контакт
