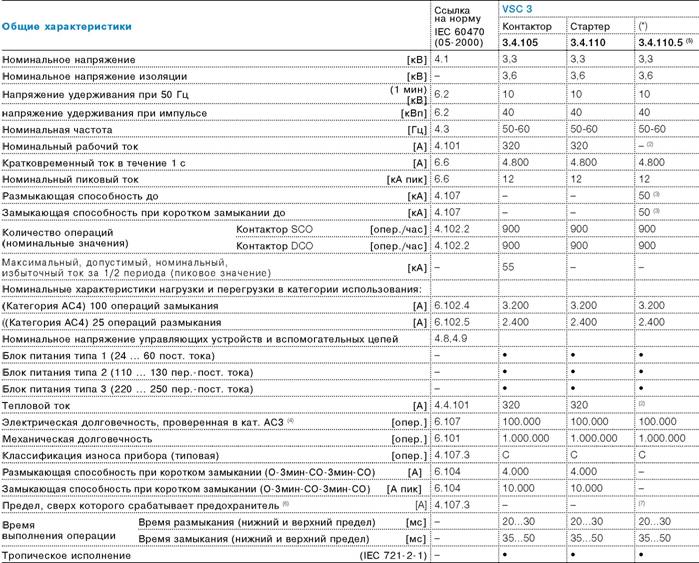

2. ВЫБОР И ЗАКАЗ КОНТАКТОРОВ
(*) Комбинированный с предохранителями
Предельные характеристики | VSC 3 - | 320 A | ||
Номинальное напряжение | [кВ] | 2,2/2,5 | 3,3 | |
Двигатели | [кВт]] | 500 | 750 | |
Трансформаторы | [кВА] | 670 | 1.000 | |
Конденсаторы | [киловар] | 330 | 500 | |
Предельные характеристики для батарей конденсаторов back to back | VSC 3 - | 320 A | ||
Номинальное напряжение | [кВ] | 2,2/2,5 | - | |
Номинальный ток | [A] | 250 | - | |
Максимальный импульс тока включения конденсатора | [кА] | 6 | - | |
Максимальная импульсная частота включения конденсатора | [кГц] | 2 | - |
Вес и габаритные размеры | Фиксированный контактор | Выкатной контактор | ||||||||||||||||
VSC 3 | VSC 7 | VSC 12 | VSC 7/F | VSC 12/F | VSC 7/P | VSC 12/P | VSC 7/PN | VSC 12/PN | ||||||||||
Вес (без предохранителей) | [kg] | 9 | 20 | 20 | 35 | 35 | 52 | 52 | 54 | 54 | ||||||||
Высота | В [mm] | 255 | 371 | 424 | 494 | 532 | 636 | 636 | 653 | 653 | ||||||||
размеры | Ширина | Д [mm] | 252 | 350 | 350 | 466 | 466 | 531 | 531 | 350 | 350 | |||||||
Глубина | Г [mm] | 206 | 215 | 215 | 622 | 702 | 657 | 657 | 673 | 673 |
VSC 7 400A - VSC 7/F 400A - VSC 7/P 400A - VSC 7/PN 400A | VSC 12 400 A - VSC 12/F 400A - VSC 12/P 400A - VSC 12/PN 400A | ||||||||||||||||
Контактор | Стартер | (*) | Контактор | Стартер | (*) | ||||||||||||
3.4.105 | 3.4.110 | 3.4.110.5 | 3.4.105 | 3.4.110 | 3.4.110.5 | ||||||||||||
7,2 | 7,2 | 7,2 | 12 | 12 | 12 | ||||||||||||
7,2 | 7,2 | 7,2 | 12 | 12 | 12 | ||||||||||||
23 <9> | 23 (9) | 23 <9> | 28 * | 28 (1) | 28 (1) | ||||||||||||
60 | 60 | 60 | 75 | 75 | 75 | ||||||||||||
50-60 | 50-60 | 50-60 | 50-60 | 50-60 | 50-60 | ||||||||||||
400 | 400 | - (2) | 400 | 400 | - (2) | ||||||||||||
6.000 | 6.000 | 6.000 | 6.000 | 6.000 | 6000 | ||||||||||||
15 | 15 | 15 | 15 | 15 | 15 | ||||||||||||
- | - | 50 (**) | - | - | 50 (***) | ||||||||||||
- | - | 50 (3) | - | - | 50 (3) | ||||||||||||
900 | 900 | 900 | 900 | 900 | 900 | ||||||||||||
900 | 900 | 900 | 900 | 900 | 900 | ||||||||||||
55 | - | - | 55 | - | - | ||||||||||||
4.000 | 4.000 | 4.000 | 4.000 | 4.000 | 4000 | ||||||||||||
4.000 | 4.000 | 4.000 | 4.000 | 4.000 | 4000 | ||||||||||||
• | • | • | • | • | • | ||||||||||||
• | • | • | • | • | • | ||||||||||||
• | • | • | • | • | • | ||||||||||||
400 | 400 | - (2) | 400 | 400 | - (2) | ||||||||||||
100.000 | 100.000 | 100.000 | 100.000 | 100.000 | 100.000 | ||||||||||||
1.000.000 | 1.000.000 | 1.000.000 | 1.000.000 | 1.000.000 | 1.000.000 | ||||||||||||
C | C | C | C | C | - | ||||||||||||
6.000 | 6.000 | - | 4.000 | 4.000 | - | ||||||||||||
15.000 | 15.000 | - | 8.000 | 8.000 | - | ||||||||||||
- | - | 5.000 | - | - | 4000 | ||||||||||||
20...30 | 20...30 | 20...30 | 20...30 | 20...30 | 20...30 | ||||||||||||
35...50 | 35...50 | 35...50 | 35...50 | 35...50 | 35...50 | ||||||||||||
• | • | • | • | • | • |
VSC 7 - 400A | VSC 12 - 400 A | |||
2,2/2,5 | 3,3 | 3,6/5 | 6,2/7,2 | 12 |
1.000 | 1.500 | 1.500 | 3.000 | 5.000 |
1.100 | 1.600 | 2.000 | 4.000 | 5.000 |
1.000 | 1.500 | 1.500 | 3.000 | 4.800 |
VSC 12 - 400A (8) | ||||
2,2/2,5 | 3,3 | 3,6/5 | 6,2/7,2 | 12 |
250 | 250 | 250 | 250 | Не применяется. |
8 | 8 | 8 | 8 | |
2,5 | 2,5 | 2,5 | 2,5 |
* Версия на 42 кВ 50 Гц х 1 мин. между фазой и фазой и между фазой заземлением поставляется по заказу - (только фиксированные контакторы VSC12/G без держателей предохранителей и выкатные VSC12/ PG для панелей UniGear I = 650 мм).
** Значение, связанное с размыкающей способностью предохранителя: необходимо обращаться к документации изготовителя предохранителя
***Электрическая долговечность обеспечивается, выполняя программу
Укажите соответствующие предохранители
Это значение тока, определенное пересечением графиков срабатывания время-ток двух защитных устройств. В этом случае - предохранитель и возможное защитное тепловое реле.
За справками о наличии обращайтесь в компанию ABB.
Для этих применений используйте не VSC 7, а VSC 12 до 7,2 кВ.
Версия 32 кВ - 50Гц x 1 мин. между фазой и фазой и между фазой и землей поставляется по заказу - (только фиксированные контакторы VSC7/G без держателей предохранителей, выкатные VSC7/PG для панелей UniGear I = 650 мм и выкатные VSC7/PNG для панелей UniGear MCC).

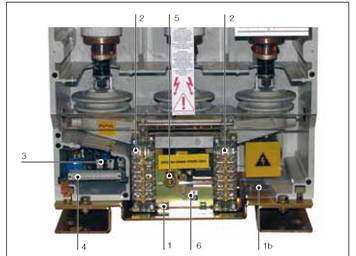

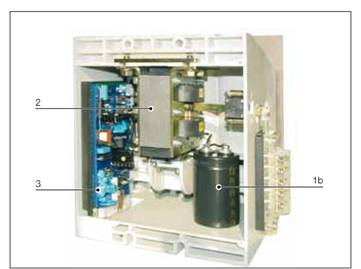

Серийная комплектация
Управляющий механизм с постоянными магнитами МАС и конденсатором для накопления энергии (1b)
Вспомогательные контакты , имеющиеся в распоряжении заказчика
Контактор | Разомкнутый | Замкнутый |
VSC 3 | 5 | - |
3 (SCO) - 2 (DCO) | 2 | |
VSC 7 400 A | 5 | 5 |
VSC 12 | 5 | 5 |
VSC 7/P VSC 7/PN VSC 7/F | 5 (SCO) - 4 (DCO) | 5 |
VSC 12/P VSC 12/PN VSC 12/F | 5 (SCO) - 4 (DCO) | 5 |
Универсальный блок питания. Имеются различные диапазоны питания:
Блок питания 1 типа: 24-60 В пост. тока
Блок питания 2 типа: 110-130 В пост./пер. тока. 50-60 Гц
Блок питания 3 типа: 220-250 В пост./пер. тока. 50-60 Гц
Вилка с розеткой и клеммным терминалом
Привод ручного аварийного размыкания
Механический индикатор Разомкнут/замкнут
Держатель предохранителей (только контакторы VSC/F, VSC/P и VSC/PN).
Контактор VSC/F или VSC/P оборудован держателем для предохранителей типа DIN или типа BS, в зависимости от требований заказчика.
Предохранители должны иметь размеры и ударник среднего типа, по нормам DIN 43625 с максимальным размером патрона е=442 мм и BS 2692 (1975) с максимальным размером патрона L=553 мм.
Электрические характеристики должны соответствовать норме IEC 282-1 (1974). Предохранители ABB типа CMF-BS не совместимы с контактором V-Contact VSC. Держатель предохранителей оборудован соответствующим кинематическим механизмом, который автоматически размыкает контактор при срабатывании даже всего лишь одного предохранителя, и предотвращает замыкание контактора при отсутствии даже лишь одного предохранителя.
8 Взаимоблокировка выдвинутого положения с тележкой (только выдвижной контактор). Предотвращает выдвижение или установку контактора в щит, если прибор находится в замкнутом состоянии. Также предотвращает замыкание контактора во время хода выдвижения.
Характеристики вспомогательных контактов
Номинальное напряжение: 24 ... 250 В пер.- пост. тока
Номинальный ток Ith2: 10 А
Напряжение изоляции: 2500 В 50 Гц (1 мин)
Электрическая прочность: 3 мОм
Ниже приводятся значения номинального тока и
размыкающей способности в категории AC11 и DC11.
Un | Cosф | T | In | Icu |
220 B ~ | 0,7 | — | 2,5 A | 25 A |
24 B - | - | 15 мс | 10 A | 12 A |
60 B - | - | 15 мс | 6 A | 8 A |
110 B - | - | 15 мс | 4 A | 5 A |
220 B - | — | 15 мс | 1 A | 2 A |

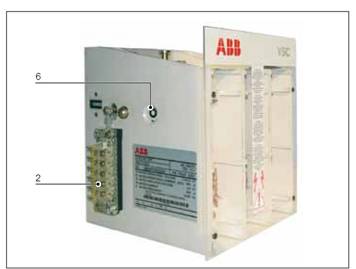

VSC 3 (вид сбоку и спереди) | VSC 3 (вид сзади.) |

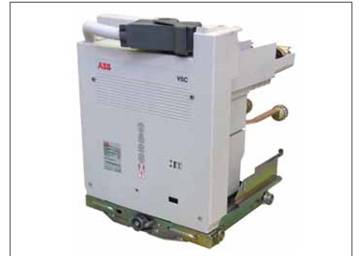

VSC 7 - VSC 12 | VSC/P |

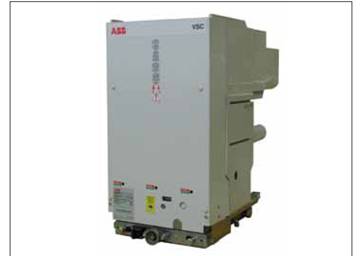

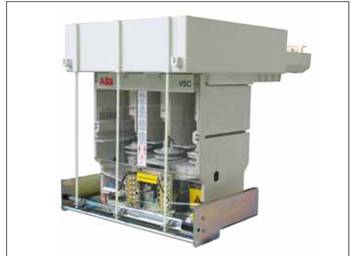

VSC/F | VSC/PN |
1 Валы управления
Принадлежности по заказу
В приведенной ниже таблице указывается наличие принадлежностей, в зависимости от различных типов контактора.

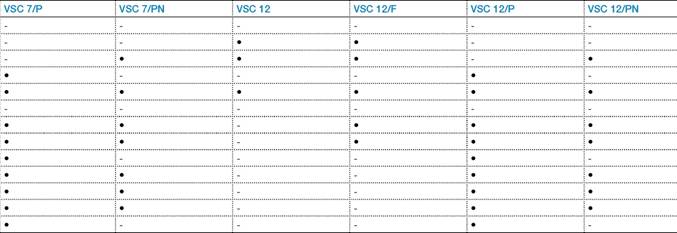

Таблица наличия принадлежностей | VSC 3 | VSC 7 400 A | VSC 7/F 400 A | |
1a | Вал управления со стороны блока питания | - | • | • |
1b | Вал управления со стороны конденсатора | - | • | • |
2a | Механический счетчик операций | • | • | • |
2b | Электрический счетчик операций (счетчик импульсов) | - | - | - |
3 | Функция минимального напряжения (только версия DCO) | • | • | • |
4 | Удлиненные подключения | • | - | - |
5 | Переходник для предохранителей | - | - | • |
6 | Альтернативное подключение к предохранителям | - | - | • |
7 | Контакты положения вставлен/выдвинут в тележке | - | - | - |
8 | Блокировка выдвижения | - | - | - |
9 | Блокировочный магнит в выдвижной тележке | - | - | - |
10 | Блокировка против подачи другого тока (1) | - | - | - |
11 | Привод тележки (2) | - | - | - |
Обязательно для щитов UniGear.
Невозможен монтаж в послепродажный период.
2 Счетчик операций
Могут использоваться для управления приборов кинематическими механизмами щита с целью выполнения взаимоблокировок и/или подачи сигналов. Валы управления могут иметь две длины (А = 22 мм и 70 мм) и могут устанавливаться на одну или на обе стороны контактора (как показано в таблице ниже).
Механический счетчик операций для фиксированных версий, счетчик импульсов электрический счетчик операций для съемных версий.
Это устройство, выполняющее подсчет количества циклов замыкания контактора.
Длина A | 22/70 мм | |
Положение | Сторона блока питания | Сторона конденсатора |
VSC 3 | - | - |
VSC 7 400 A - VSC 7/F 400 A | • | • |
VSC 12 400 A - VSC 12/F 400 A | - | • |
Примечание: эксплуатационные параметры (углы и прилагаемые усилия) приводятся в руководствах по эксплуатации.
4 Удлиненные подключения (терминалы)
Позволяют увеличить межосевое расстояние между терминалами , верхними и нижними, с 65 до 92 мм. Эта принадлежность должна указываться при заказе, потому что не может быть установлена позже.
Первый в своем роде, контактор V-Contact VSC имеет функцию минимального напряжения с задержкой, выбираемой из 0; 0,5; 1; 2; 3; 4; 5 с. Эта принадлежность должна указываться при заказе, и не может быть установлена позже.
3 Функция минимального напряжения (имеется только для версии DCO)
