Магнитный управляющий механизм "МАС"

На основе накопленного опыта в области выключателей с магнитным управляющим механизмом компания АВВ использовала эту технологию также и в области контакторов.

Магнитный управляющий механизм очень хорошо подходит для оборудования данного типа благодаря точному и линейному ходу. Управляющий механизм с двумя устойчивыми положениями оборудован размыкающей и замыкающей катушками.

Обе катушки, возбуждаемые по отдельности, позволяют смещать подвижный якорь управляющего механизма из одного устойчивого положения в другое. Приводной вал жестко соединен с подвижным якорем и удерживается в положении полем, образованным двумя постоянными магнитами (рис. А). Возбуждая катушку, противоположную положению магнитного замыкания (рис. А)сердечника, образуется магнитное поле (рис. В), которое притягивает и смещает подвижный якорь в противоположное положение (рис. С). Каждая операция размыкания и замыкания образует магнитное поле, соответствующее тому, которое образуется постоянными магнитами с преимуществом сохранения постоянной интенсивности поля в процессе эксплуатации, вне зависимости от выполненного количества операций.

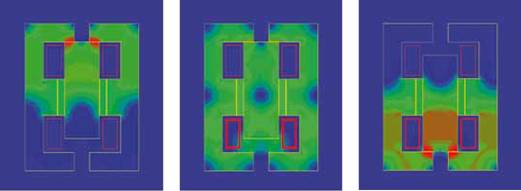

Рис. А - Магнитная цепь в замкнутом положении.

Рис. В - Магнитная цепь с подключенной к питанию размыкающей катушкой.

Рис. C - Магнитная цепь в разомкнутом положении.

Энергия, необходимая для выполнения операции, не поставляется непосредственно вспомогательным питанием,а всегда накоплена в конденсаторе, работающем в качестве накопителя энергии. Поэтому, операция выполняется с постоянной скоростью и временем, вне зависимости от отклонения напряжения питания от номинального значения. Единственной задачей вспомогательного питания является поддержание зарядки конденсатора. Поэтому, расход минимальный. Необходимая мощность составляет менее 5 Вт. После выполнения операции, для восстановления номинального значения энергии в конденсаторе, образуется пиковая мощность в 15 Вт продолжительностью в несколько десятков миллисекунд. По вышеуказанным причинам, как для версии DCO, так и для версии SCO, необходимо питать вспомогательные цепи, заряжающие конденсатор, постоянным напряжением мощностью 5 Вт (это значение может достигать 15 Вт на несколько миллисекунд сразу же после каждой операции). При первом включении (или когда конденсатор полностью разряжен), необходимая мощность повышается до 35 Вт на 6 сек. Тщательный выбор компонентов и кропотливое проектирование придают универсальному электронному блоку питания чрезвычайную надежность, нечувствительность к электромагнитным помехам, образуемым окружающей средой, и устраняют излучения, способные повлиять на другое оборудование, расположенное по близости. Эти характеристики позволили контакторам V-Contact VSC пройти испытание на электромагнитную совместимость (ЕМС) и получить маркировку СЕ.

Электронный контрольный блок серийно оборудуется разъемом с винтовой клеммной колодкой для подключения вспомогательных цепей.

Система защиты окружающей среды

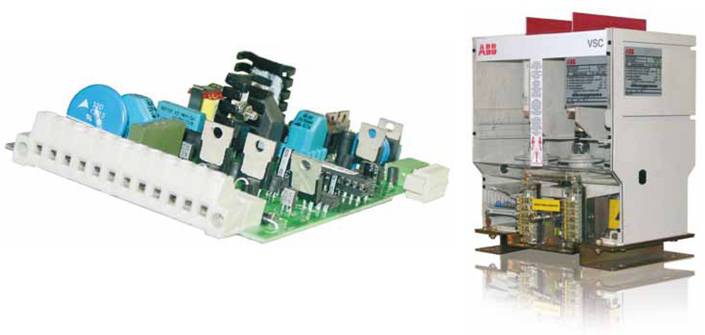

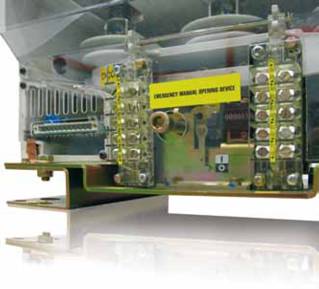

Контрольный модуль/блок питания

Соответствует норме ISO 14001, сертифицированная третьей, независимой организацией.

Техническая документация

Для более углубленного рассмотрения технических аспектов и сфер применения контакторов VSC следует также обращаться к публикациям по универсальным устройствам контроля и защиты REF542 plus - код 1VTA100001.

Система защиты здоровья и безопасность

Соответствует норме OHSAS 18001, сертифицированная третьей, независимой организацией.

Испытательная лаборатория

Соответствует нормам UNI CEI EN ISO/IEC 17025.
