5. СХЕМА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

На приведенных ниже схемах, в качестве примера, изображены цепи контактора. В любом случае, для учета совершенствования продукции и специальных применений следует ссылаться на схему цепей, поставляемую с каждым прибором.

Представленное состояние работы

Схема представлена в следующих условиях:

контактор разомкнут

цепи не под напряжением

включенное состояние (выкатной контактор).

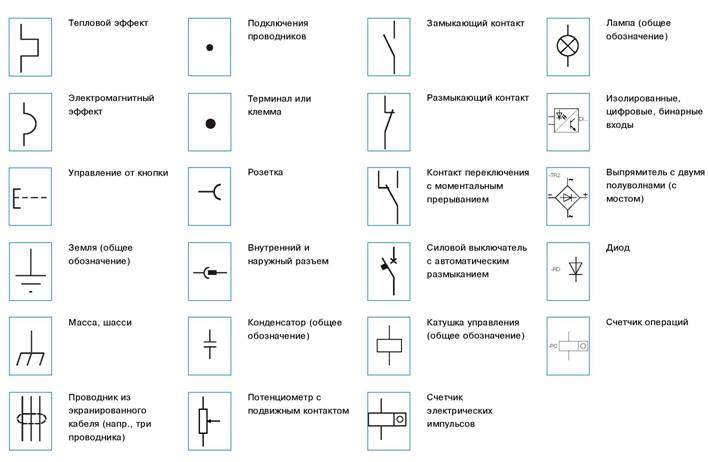

Графические обозначения для электрических схем (Нормы IEC)

Графические обозначения

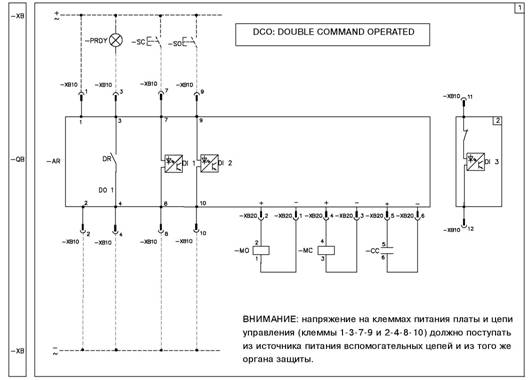

Контактор VSC фиксированный - версия DCO (Double Command Operated - Управление двумя механизмами)

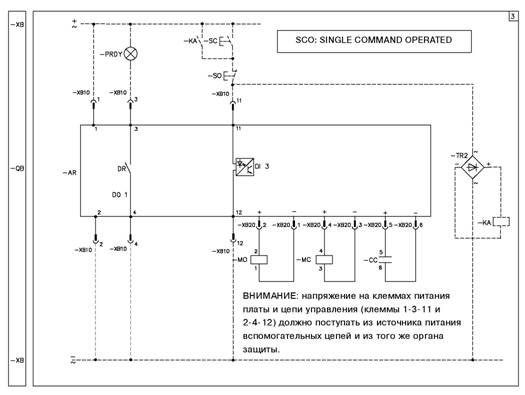

Контактор VSC фиксированный - версия SCO (Single Command Operated - Управление одним механизмом)

5. СХЕМА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

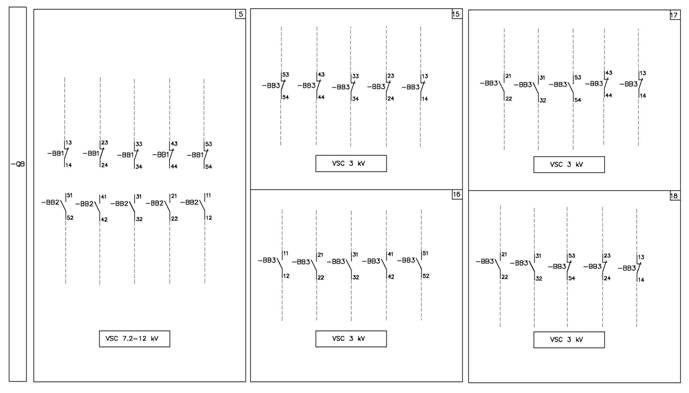

Контактор VSC фиксированный - вспомогательные контакты

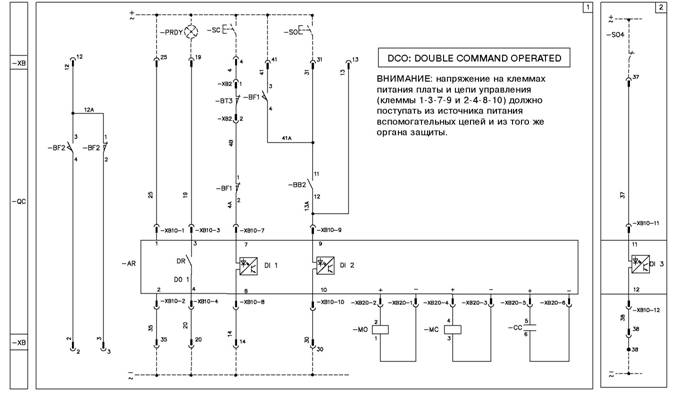

Контактор VSC/PN

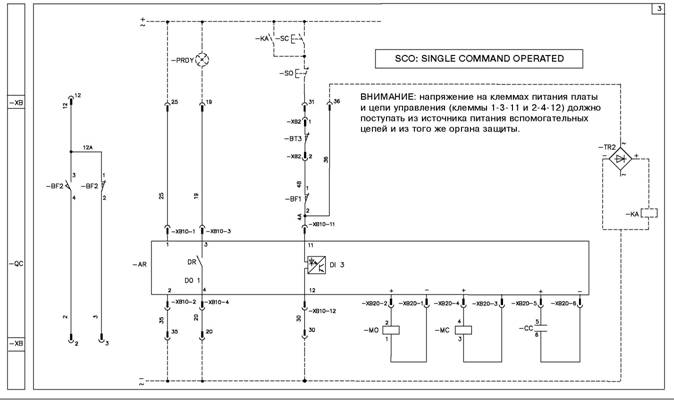

Контактор VSC/PN

5. СХЕМА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

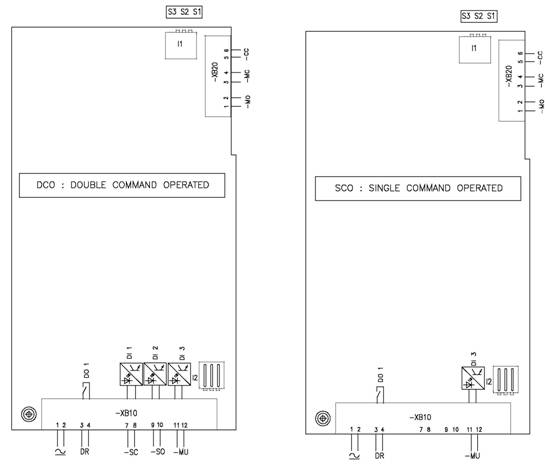

Контактор VSC/PN

Выходной контакт DO 1 Узел готов

Входные сигналы DI 1 Команда замыкания (DCO) DI 2 Команда размыкания (DCO) DI 3 Минимальное напряжение (DCO)

Невыкатной и выкатной контактор

Замкнут/минимальное напряжение (SCO)

Обозначения

Описание рисунков

-XB = Концевая клеммная колодка или вилка

цепей контактора заказчика -QC = Контактор

-QB = Выключатель или переключатель клиента

-MO = Размыкающий расцепитель

-MC = Замыкающий расцепитель

-SC = Кнопка замыкания

-SO = Кнопка размыкания

-CC = Конденсатор

-AR = Узел контроля и защиты

-BB1..-BB2 = Вспомогательные контакты (2 пакета по 5 контактов))

-BD1 = Контакт положения двери контейнера

(при открытой двери невозможно электрическое вкатывание/выкатывание контактора)

-BT3 = Защитный контакт контактора, разомкнутый во время выкачивания тележки

-BF1..-BF2 = Контакты положения предохранителей

среднего напряжения

-DR = Контакт электрического сигнала

готовности цепей контроля и привода в действие. Проверяются два следующих условия:

наличие емкостной энергии

работа электронной системы

-PRDY = Сигнализация готовности цепей контроля и привода в действие. Проверяются два следующих условия наличие емкостной энергии

работа электронной системы -SO4 = Кнопка или контакт для размыкания

контактора при минимальном напряжении (замкнутый контакт под напряжением) -KA = Вспомогательное управляющее реле

или контактор (использовать контактор АВВ типа В7 или ВС7 или эквивалентный прибор

-TR2 = Выпрямитель с двумя полуволнами (мост)

KBP C1008 380V 10A RBL2

Рис. 1 = DCO: цепи управления контактора

Рис. 2 = Минимальное напряжение только по заказу

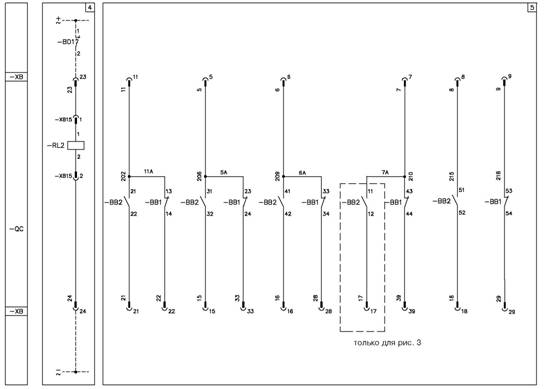

для версии DCO Рис. 3 = SCO: цепи управления контактора Рис. 4 = Блокировочные магниты на тележке. В

невозбужденном состоянии механически предотвращает вкатывание и выкатывание контактора.

Рис. 5 = Вспомогательные контакты контактора Рис. 15...18 = Вспомогательные контакты для VSC3.

Несовместимость

Невозможна поставка на одном контакторе одновременно цепей, указанных на следующих рисунках:

- 3

- 3

Примечание

A) Выключатель комплектуется лишь только принадлежностями, указанными в подтверждении заказа.
