Технические характеристики трансформаторов Tesar

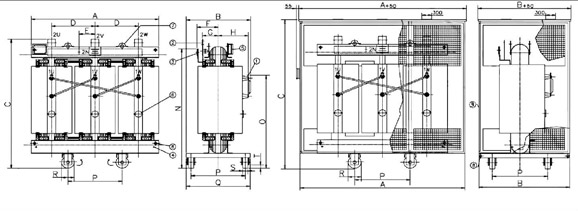

обозначение и габариты трансформатора

СХЕМА СОЕДИНЕНИЯ 3 РТ100 OHM

НН ВЫВОДЫ

РЕГУЛИРОВОЧНАЯ РЕЙКА

выводы ВН

1 - выводы ВН

2- ВЫВОДЫ НН 3 - НЕЙТРАЛЬНЫЙ ВЫВОД

ЗАЗЕМЛЯЮЩИЙ БОЛТ
РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА

6 - РЕГУЛИРОВОЧНАЯ РЕЙКА 7- ПЕТЛИ ДЛЯ ПОДЪЕМА 8 - ПЕТЛИ ДЛЯ БУКСИРОВКИ 9 - КОЖУХ IP-31

кВА	А (мм)	В (мм)	С (мм)	D (мм)	Е (мм)	F (мм)	G (мм)	Н (мм)	N (мм)	0 (мм)	Р (мм)	Q (мм)	R (мм)	S (мм)	Т (мм)	Вес (кг)	Кожух			Вен- тил- яция (м'/ мин.)	Ро (Вт)	Рсс 75*С (Вт)	Рсс 120*С (Вт)	Vcc (%)	10 (94)	LpA (ДБ)	Тепло- выд- еле ние (Вт)
кВА	А (мм)	В (мм)	С (мм)	D (мм)	Е (мм)	F (мм)	G (мм)	Н (мм)	N (мм)	0 (мм)	Р (мм)	Q (мм)	R (мм)	S (мм)	Т (мм)	Вес (кг)	А	В	С	Вен- тил- яция (м'/ мин.)	Ро (Вт)	Рсс 75*С (Вт)	Рсс 120*С (Вт)	Vcc (%)	10 (94)	LpA (ДБ)	Тепло- выд- еле ние (Вт)
160	1100	710	1190	370	140	165	115	300	1005	845			125	40	35	650	1750	1100	1600	16	550	4000	4600	6	2,0	54	4500
250	1100	680	1240	370		180	130	270	1055	845	520	620				800				19	800	4400	5060		1,8	54	5200
315	1240	730	1205	415		185	135	320	1020	850						1000				21	950	4800	5520		1,7	56	5750
400	1240	815	1355	415		185	140	330	1170	850						1150	1950	1200	1950	23	1100	5300	6100		1,5	57	6400
500	1290	795	1475	430		195	140	310	1270	1070	670	770				1350				28	1400	6600	7600		1,4	57	8000
630	1290	795	1670	430		195	150	310	1480	1265	670	770				1550				32	1550	7500	8600		1,3	58	9050
800	1430	875	1715	470		200	145	390	1525	1270						1800				39	1800	9200	10600		1,1	59	11000
1000	1430	930	1765	470		220	170	330	1575	1415						2100	2250	1350	2400	45	2100	10700	12300		1,0	60	12800
1250	1500	975	1755	505	250	250	180	375	1535	1295	820	1000				2500				53	2600	12500	14400		0,9	62	15100
1600	1600	970	2130	535		260	185	370	1930	1690			200	70	50	3100				63	2950	15000	17300		0,9	62	17950
2000	1680	1085	2245	560		270	200	385	2000	1730						3900	2480	1350	2625	80	3700	19000	21800		0,8	63	22700
2500	1830	1100	2325	610		295	215	400	2080	1735	1070	1200				4700				95	4400	22500	25900		0,7	65	26900
3150	2100	1155	2430	690		310	250	480	2090	1740						6000				98	6000	20500	23575	8	0,6	66	26500

Категория трансформаторов	Мощность	Напряжение	Схема соединения обмоток	Металл обмоток	Температурный режим		Высота установки
Категория трансформаторов	Мощность	Напряжение	Схема соединения обмоток	Металл обмоток	Транспортировка, хранение	Работа	Высота установки
Серийные	250 кВА 400 кВА 630 кВА 1000 кВА 1600 кВА 2500 кВА	6/0,4 кВ 10/0,4 кВ	D/Yn-11	Алюминий	От -25°С до +40°С	От -25°С до +40°С	До 1000 м над уровнем моря
Под заказ	Прочие мощности до 20 МВА	До 36 кВ	D/Yn-11 D/Yn-5 D/D-0 Y/Y-0 Y/Z-ll	Алюминий, медь	От -60°С до +55°С	От -25°С до +55°С	Свыше 1000 м над уровнем моря
