Защитный кожух

Поставляется с трансформатором типа TR

Руководство по сборке

Сборка защитного кожуха

		Основная конструкция			Крепление к трансформатору			Крепление к полу			Рейка крепления кабеля
Тип кожуха ->		П	П	П	П	П	П	П	П	П	П	П	П
№	Наименование
1	Верхняя/Нижняя фронтальная планка	4
			4
				4
2	Верхняя/Нижняя боковая планка	4
			4
				4
В	Уголок	4+4
			4+4
				4+4
4	Угловая стойка	4
			4
				4
5	Центральная стойка	2
			2
				2
6	Верхняя панель	1
			1
				1
7	Опоры верхней панели	2
			2
				2
8	Крышка вводов и выводов	4
			4
				4
9	Панель боковая	5
			5
				5
10	Панель центральная	1
			1
				1
11	Боковая крепежная головка				2
						2
							2
12	Расширительный блок для НН				2
						2
							2
13	Расширительный блок для ВН				2
						2
							2
14	Нижняя боковая панель				2
						2
							2
15	Нижняя центральная панель				1
						1
							1
16	Боковая перемычка							2
									2
										2
17	Фронтальная перемычка							2
									2
										2
18	Крепежная рейка для кабелей по широкой стороне										1
												1
													1
19	Крепежная рейка для кабелей по узкой стороне										1
												1
													1
Коды ->		TRP- 0600 - 001B	TRP- 0600 - 002B	TRP- 0600 - 003B	TRP- 0600 - 001S	TRP- 0600 - 002S	TRP- 0600 - 003S	TRP- 0600 - 001P	TRP- 0600 - 002P	TRP- 0600 - 003P	TRP- 0600 - 001C	TRP- 0600 - 002C	TRP- 0600 - 003C

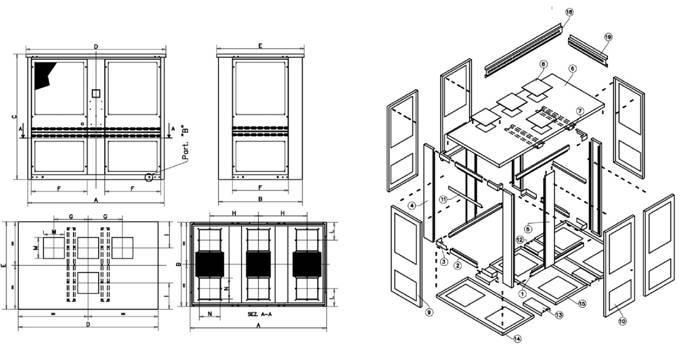

СБОРКА КОЖУХА, ПРИКРЕПЛЯЕМОГО К ТРАНСФОРМАТОРУ

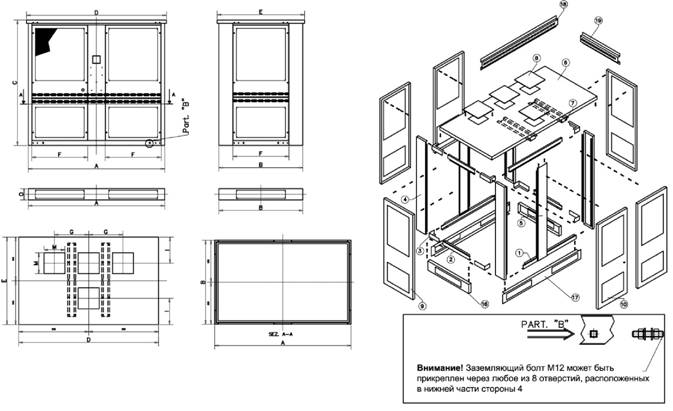

СБОРКА КОЖУХА, ПРИКРЕПЛЯЕМОГО К ПОЛУ

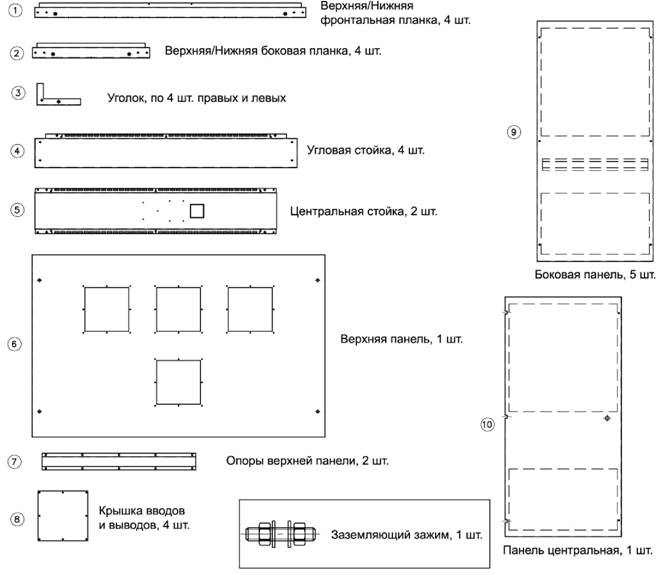

ОСНОВНАЯ КОНСТРУКЦИЯ

Коды: TRP-0600-001B; TRP-0600-002B; TRP-0060-03B.

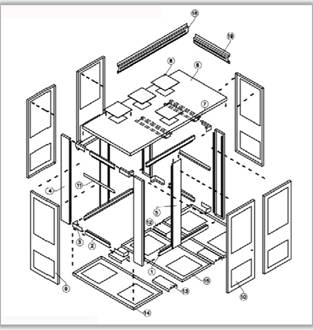

конструкция кожуха

КРЕПЛЕНИЕ
104 трехгранника М6х10	2 гайки М8
44 трехгранника М6х30	1 луженная медная пластина - сечение 16 мм²
4 болта М12x30	4 планки диаметром 12мм
48 гаек М6	44 шайбы диаметром 6мм
3 шестигранника 6x10	4 гайки М5
1 болт из нержавеющей стали М12, длина 60мм	4 болта 5x15
4 гайки из нержавеющей стали М12	3 заклепки 3.8
3 шарнира h 20мм	1 алюминиевая пластина
1 болт 8x20
