3. УСТАНОВКА.

3.1. Обычные условия установки.

Максимальная высота трансформатора над уровнем моря не должна превышать 1000 м. Температура окружающей среды внутри помещения, когда работает трансформатор, должна находиться в следующих пределах:

1. Минимальная температура: -25°С
2. Максимальная температура: + 40°С

Если место установки находится выше указанной высоты над уровнем моря или значения температуры окружающей среды являются повышенными, необходимо специфицировать эти факторы уже на стадии заказа, поскольку они определяют параметры трансформатора.

3.2. Перегрев обмотки.

Электрическое напряжение, которое проходит через обмотку, и эффект магнитной индукции вызывают вихревые токи, которые трансформируются в тепло.

Трансформатор Tesar спроектирован таким образом, что естественная вентиляция поддерживает температуру трансформатора ниже максимальных значений, предусмотренных нормами.

Во избежание повышенных температур в помещении установки трансформатора необходимо оснащение соответствующей вентиляцией.

Повышенная температура обмотки трансформаторов, предназначенных для работы в обычных рабочих условиях, варьируется в зависимости от класса изоляции и не должна превышать пределы, указанные в следующей таблице:

Каждый трансформатор TESAR оснащен минимум 3 термодатчиками Pt 100, один на каждую обмотку низкого напряжения, соединенные в едином корпусе для соединения с защитным и контрольном реле температуры, обычно поставляемом отдельно.

Для соединения и тарирования защитного реле от перегрева см. Специальный прилагаемый сборник инструкций.

Для регулирования рекомендуется соблюдать значения, указанные в таблице:

3.3. Воздухообмен.

• Естественная вентиляция

В помещении установки трансформатора необходим воздухообмен для удаления тепла, выделяемого при работе, для гарантии соблюдения нормальных рабочих условий и предотвращения превышения допустимой температуры трансформатора.

Помещение должно иметь отверстие на нижней стенке S для обеспечения соответствующего притока свежего воздуха; и отверстием S' на противоположной стене наверху для выпуска горячего воздуха, создающего эффект камина (см. рис. 13).

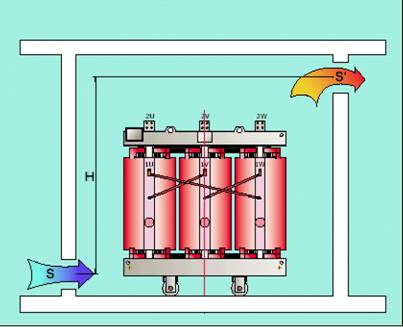

Рисунок 13. Естественная вентиляция

1. Принудительная вентиляция

Принудительная вентиляция необходима в следующих случаях

1. Частые перегрузки
2. Малый объем помещения
3. Плохо вентилируемое помещение
4. Средняя ежедневная температура выше 30°С.

Принудительная вентиляция может быть выполнена при помощи:

1. Тангенциальных вентиляторов или другой технологии. Оборудование устанавливается на стадии производства или добавляется позже, на предприятии клиента. Расчеты выполняются в соответствии с мощностью трансформатора и выделяемого тепла.

ВНИМАНИЕ: Недостаточная циркуляция воздуха помимо сокращения срока службы трансформатора может обуславливать вмешательство защитного теплового реле.

3.4. Допустимые расстояние до обмоток трансформатора.

Трансформатор, поставленный в открытом исполнении (IP00), должен быть установлен в специальном помещении при соблюдении расстояний от обмоток до стен помещения.

Трансформатор, даже если оснащен штыревым контактом со стороны высокого напряжения, должен быть защищен от прямых контактов. Необходимо помнить, что изоляция считается частично находящейся под напряжением.

Также необходимо:

1. Устранить риск падения капель воды на трансформатор.
2. Соблюдать минимальное расстояние до стен и обмоток в соотношении с напряжением изоляции согласно параметрам следующей таблицы

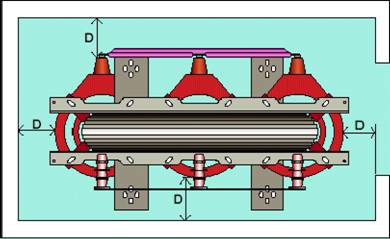

Рисунок 14. Допустимые расстояния.

1. Заземление, позиции регулировочных устройств и защит.

Компания Tesar не несет ответственности за установку трансформатора. Установка должна выполняться в соответствии с действующими нормами, правилами и данными инструкциями.

При установке необходимо принимать во внимание следующие положения:

1. Соединить заземляющие провода со специальными болтами, предусмотренными на всех металлических частях, не находящихся под напряжением.
2. Соединить нейтральный вывод низкого напряжения с заземлителем.
3. Соединить тепловую защиту с контрольной системой согласно схеме, указанной в инструкциях по защитному тепловому реле.
4. Убедиться, что болтовые соединения первичной обмотки надежно затянуты.
5. Убедиться, что пластины регулировочных устройств напряжения надежно затянуты. При необходимости, изменить позицию пластины регулировочных устройств в соответствии с питающим напряжением (см. рис. 19).
6. Соединения Низкого и Высокого Напряжения.
7. Открытое исполнение (IP00)

Провода, которые соединяются с трансформатором, должны быть соответствующим образом закреплены, чтобы избежать механических нагрузок на присоединения Низкого и Высокого напряжения трансформатора.

Соединения могут быть проложены как снизу, так и сверху, но при этом необходимо соблюдать конфигурацию, указанную на чертеже. При проведении снизу необходимо соблюдать необходимые минимальные радиусы изгиба проводов.

• Исполнение с защитным кожухом (IP31)

Провода, которые соединяются с трансформатором, должны входить в кожух только через проходы, предусмотренные на предприятии на стадии оформления заказа.

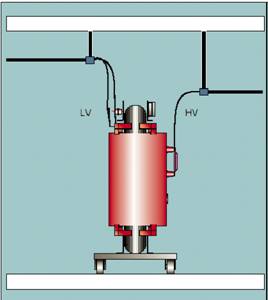

Рисунок 15. Прокладка проводов сверху

Рисунок 18. Подсоединение проводов в кожухе.

В любом случае, провода должны быть соответствующим образом закреплены снаружи кожуха для избегания механических нагрузок на присоединения Низкого и Высокого напряжения трансформатора. После установки необходимо контролировать поддержания в должном состоянии степени защиты 1Р31в зонах прохождения проводов.

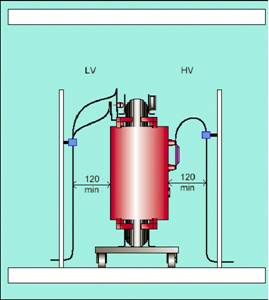

Рисунок 16. Прокладка проводов снизу.

Рисунок 17. Подсоединение проводов.

3.7. Регулирование напряжения (рис. 19).

Изменение напряжения по отношению к номинальному достигается при изменении положения пластины регулировочного устройства, расположенного на передней стороне каждой обмотки высокого напряжения.

Обычно трансформатор отправляется с пластиной каждой обмотки, уже соединенной на центральном разъемном соединителе. Если первичное напряжение системы не совпадает с напряжением, относящимся к центральному разъемному соединителю, необходимо изменить позицию самого соединителя, поставив его на один из других соединителей, чтобы получить на вторичном напряжение холостого хода, указанное на табличке трансформатора.

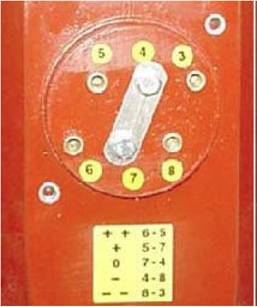

Рисунок 19. Регулировочное устройство.

Примечание: при отправке трансформатора пластина регулировочного устройства установлена на нейтральном соединителе (4-7).

3.8. Параллельное соединение нескольких трансформаторов.

Если трансформатор должен быть установлен в работе параллельно с другими трансформаторами, необходима полная совместимость соотношения напряжения и условий, установленных нормами IEC 60076-1, в частности:

1. Идентичное соотношение напряжения
2. Идентичная частота
3. Идентичная векторная группа
4. Идентичное напряжение короткого замыкания (Допуск ± 10%)
