4. ЗАЩИТЫ ТРАНСФОРМАТОРА.

4.1. Защита от перегрева с многофункциональным блоком контроля температуры.

Каждый трансформатор TESAR оснащен минимум 3 термодатчиками РТ100, расположенными внутри каждой обмотки Низкого Напряжения и выведенными в коробку на корпусе для соединения с реле защиты и блока контроля температуры, обычно поставляемым отдельно.

Защита от перегрева

Для соединения и тарирования защитного реле см. прилагаемый специальный сборник инструкций.

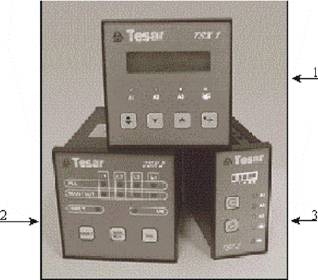

Рисунок 20.

- Блок контроля температуры.
- Многофункциональный блок контроля температуры и электрических параметров.
- Блок управления вентиляторами.

4.2. Защита от перегрузок и короткого замыкания.

Согласно контрольных норм, указанных в п. 1.1., трансформатор спроектирован и сконструирован в расчете на выдерживание ограниченных перегрузок, повышенного напряжения и короткого замыкания во вторичной обмотке. Трансформатор должен быть защищен от тепловых и динамических нагрузок, вызванных продолжительными перегрузками и вторичным коротким замыканием.

С этой целью необходимо предусмотреть автоматический выключатель или соответствующие плавкие предохранители, которые должны быть выбраны таким образом, чтобы отключить трансформатор в случае прохождения тока, параметры которого выше параметров данной защиты.

Тарирование защит и/или выбор плавких предохранителей стороны высокого и низкого напряжения должны быть выполнены с учетом номинального тока, первичного и вторичного, указанные на табличке трансформатора, а также принимая во внимание тот факт, что при включении трансформатора может появится достаточно большой ток примерно в 10 раз выше номинального тока (в самых неблагоприятных условиях включения, зависящих от времени соединения цепи питания, от электрических характеристик сети питания, от значений реактанса и сопротивления схемы сеть-трансформатор, ток включения может достигнуть даже значения, в 20 раз выше номинального тока), даже если автоматический выключатель, расположенный во вторичной цепи отключен и, следовательно, это условие отсутствия нагрузки.

Поэтому необходимо соответственным образом регулировать реле максимального тока стороны высокого напряжения, на значение тока и времени, вводя незначительную

задержку (порядка нескольких десятых мс), чтобы не срабатывало защитное реле. Также рекомендуется ограничить число включений и отключений трансформатора в сети.

4.3. Защиты от перенапряжений.

Для защиты трансформатора от перенапряжений атмосферного происхождения должны быть использованы разрядные устройства. Характеристики разрядных устройств зависят от уровня изоляции трансформатора и от характеристик распределительной сети.

Рекомендуется устанавливать разрядники, когда трансформатор соединен напрямую или при помощи провода незначительной длины с воздушными линиями.
