Распределительный шкаф типа SR 6-10 кВ компании АББ.
Распределительный шкаф типа „SR" ОБЩЕЕ
Распределительные шкафы „SR" представляют собой современные распределительные устройства высокого напряжения. Они спроектированы и испытаны в соответствии с рекомендациями IEC 298 и IEC 694 и полностью удовлетворяют сложным условиям эксплуатации и безопасности. Распределительные шкафы демонстрируют высокую надежность во время эксплуатации при использовании испытанных компонентов. На заводе-изготовителе они полностью оборудываются, а также подвергаются механическим и электрическим испытаниям. Распределительные шкафы удовлетворяют высоким требованиям, которые предъявляются к современным распределительным устройствам высокого напряжения.
Распределительные шкафы изготавливаются и поставляются для номинального напряжения 7,2 - 25 кВ, номинального электрического тока 630-3150 А и номинального тока малой продолжительности 16-40 кА в модуле шириной 800 или 1000 мм.
ПРИМЕНЕНИЕ
Распределительные шкафы предназначены для распределения электрической энергии в энергетических распределительных цехах, промышленных заводах, а также используются для собственных нужд электростанций.
НОРМЫ И ПРАВИЛА
Распределительный шкаф отвечает следующим международным и национальным нормам:
IEC 298-1980 „Распределительные шкафы в металлическом корпусе для номинального напряжения от 1 кВ до 52 кВ.
IEC 694-1980 (отвечает ЧСН 354205-1990) „Выключающие устройства и распределительные устройства для напряжения свыше 1000 В - общие постановления"
ЧСН 357181-1978 „Распределительные устройства низкого напряжения в металлическом корпусе"
2) с изоляционными перегородками
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Распределительный шкаф в стандартном исполнении предназначен для постоянной эксплуатации в нормальных рабочих условиях во внутренней окружающей среде в соответствии с IEC 694 - 1980 (ЧСН 354205-1990), раздел 2.1.1.
Окружающая среда характеризуется следующими основными значениями:
температура окружающего воздуха не превысит +40 °С
среднее значение температуры в течение суток не превысит +35 °С
минимальная температура окружающего воздуха не превысит -5 °С
высота над уровнем моря не превышает 1000 м
окружающий воздух, практически, не содержит пыль, дым, коррозийные или возгораемые газы и пар или соль.
По особому требованию по соглашению с изготовителем можно поставить:
распределительный шкаф для различных минимальных и максимальных температур окружающей среды;

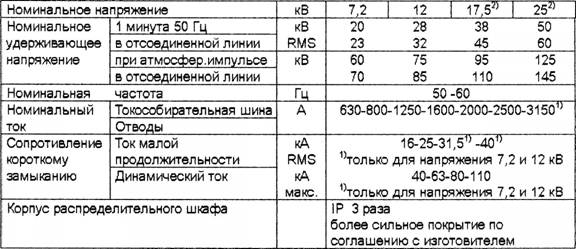

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
распределительный шкаф с более сильным покрытием.
КОНСТРУКЦИОННЫЕ ЭЛЕМЕНТЫ
ОПИСАНИЕ - ПРЕИМУЩЕСТВА РАСПРЕДЕЛИТЕЛЬНОГО ШКАФА

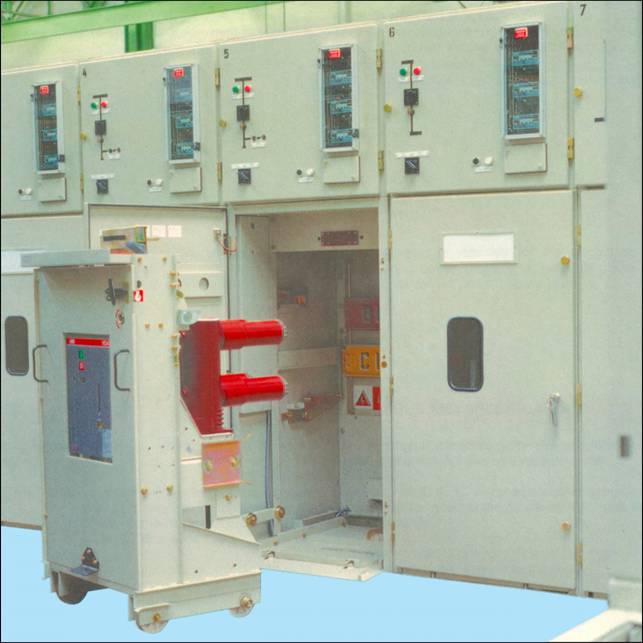

Распределительный шкаф собирается из отдельных модулей, которые обеспечивают различные исполнения шкафа.
Распределительный шкаф содержит барьеры и перегородки, предотвращающие соприкосновение с подвижными частями не только при задвинутой тележке, но также в отсоединенном положении и в положении выключателя, находящегося за пределами шкафа.
Возможность альтернативного оснащения распределительного шкафа двумя видами выключателей:
„VF" (заполняющая среда - фторид серы SF6) ,,VD" (вакуумные)
Легкая и быстрая замена выдвижных тележек.
Проведению ошибочных манипуляций препятствует полная блокировка.
Шкафы изготавливаются из листового металла толщиной 2,5 мм; противопожарный барьер между двумя шкафами равняется 2 х 2,5 мм.
Изоляционная промежуточная стенка с проходными изоляторами токособирательных шин разделяет отдельные шкафы и в шинной камере.
Конструкционная система кольцевых изоляционных шин, разделяемых в модуле поля, обеспечивает легкую надстройку следующих полей и комбинаций полей для 2500 А и 1250 А в одном рядовом распределительном устройстве.
Симметричное расположение шин обеспечивает также поставки распределительных шкафов с шинами внизу и выводами наверху.
Распределительные шкафы могут быть оснащены заземляющими короткозамыкателями для закорачивания шин или выводов. Короткозамыкатели располагаются или на выдвижной тележке, или неподвижно укреплены в пространстве распределительного шкафа.
Основной тип распределительного шкафа дополняет исполнение с выключателем нагрузки, имеющего такие же наружные и присоединительные размеры. Выключатель может быть с предохранителем или без него. В распределительном шкафу он укрепляется неподвижно.
