SR АББ - Размеры
Страница 4 из 7

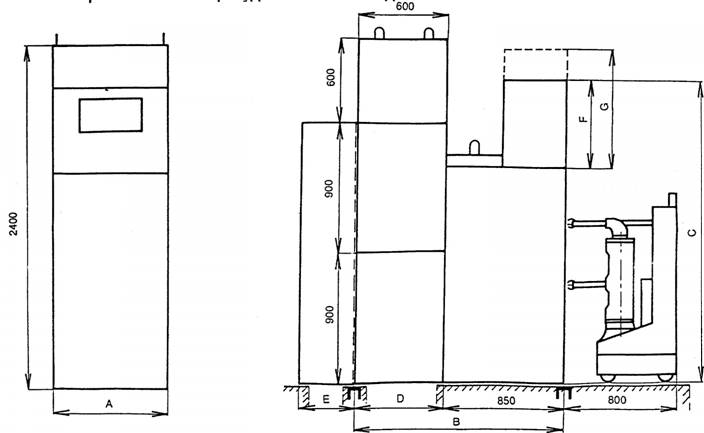

ОСНОВНЫЕ РАЗМЕРЫ ШКАФА „SR"
| Шкаф | Номинальный ток шин | Номинальный ток выключателя | А (мм) | В (ММ) | С (мм) | D (мм) | Е (мм) | F (мм) | G (мм) | Вес (К!) |
| 7,2-12 кВ | 630, 800,1250,1600, 2000, 2500, 3150 | 630-1250 2000-2500-3150 | 800 1000 | 1350 1450 | 2200 2200 | 500 600 | 350 550 | 700 700 | 900 | 650 800 |
| 17,5-25 кВ | 630, 800,1250,1600, 2000, 2500,3150 | 630-1250 2000-2500* | 1000 1000 | 1450 1450 | 2200 2200 | 600 600 | 550 550 | 700 700 | 750 800 |
Примечание: * С принудительным охлаждением
Надстройка с измерительными трансформаторами напряжения

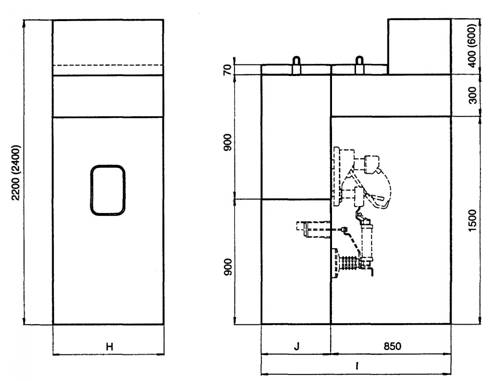

ОСНОВНЫЕ РАЗМЕРЫ ШКАФА „SR" С ВЫКЛЮЧАТЕЛЕМ НАГРУЗКИ
| Шкаф | Номинальный ток шин | Номинальный ток выключателя | Н (мм) | I (мм) | J (ММ) | Вес (кг) |
| 7,2-12 кВ | 630, 800,1250,1600, 2000, 2500, 3150 | 400 - 630 * | 800 | 1350 | 500 | 500 |
| 17,5-25 КВ | 630, 800,1250,1600, 2000, 2500 | 400 - 630** | 1000 | 1450 | 600 | 550 |
* С предохранителями до 200 А
**С предохранителями до 125 А
*1 - Применяется только в случае подвода (вывода) через заднюю надстройку (шины в нижней части шкафа или сплошной шкаф)
Рис. № 1 Рис. № 2

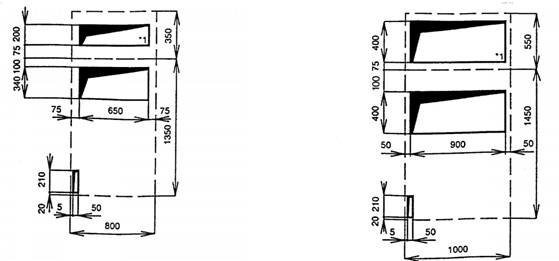

ОСНОВНЫЕ ПОВЕРХНОСТИ И ОТВЕРСТИЯ
Рис. № 1: для 7,2 -12 кВ, 630 - 1250 А Рис. №2: для 7,2-12 кВ, 1600 - 1350 А для 25 кВ, 630 - 2500 А
