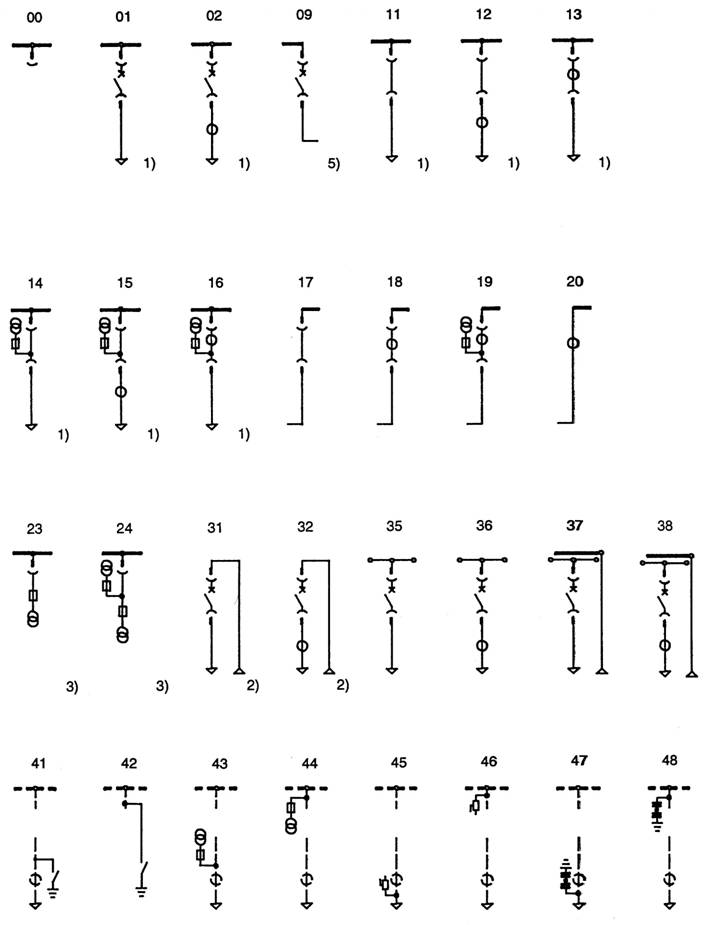

ВЫБОР СИЛОВЫХ СХЕМ „SR" 7,2 - 25 кВ

Возможная комбинация с 41, 43, 44, 45, 46, 47, 48, 54, 55, 56.

Возможная комбинация с 41, 43, 44, 45, 46, 47, 48, 54.

Возможная комбинация с 42.

Только для 7,2 кВ.

Соединение с 17, 18, 19, 20.

Примечание:

У схем 01, 02, 09, 11-16, 23, 24 можно выполнить шины внизу и вывод через заднюю надстройку вниз или непосредственно наверх. В этом случае нельзя применить короткозамыкатель (41).

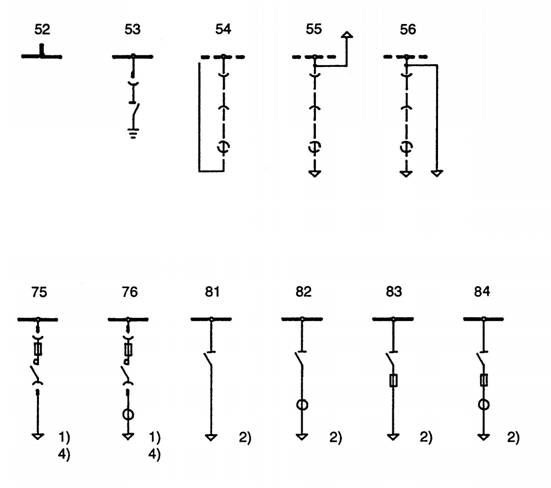

ВЫБОР СИЛОВЫХ СХЕМ „SR" 7,2 - 25 кВ

Другие комбинации возможны по соглашению с изготовителем.
