ОСНОВНЫЕ КОНСТРУКЦИОННЫЕ ДЕТАЛИ РАСПРЕДЕЛИТЕЛЬНОГО ШКАФА

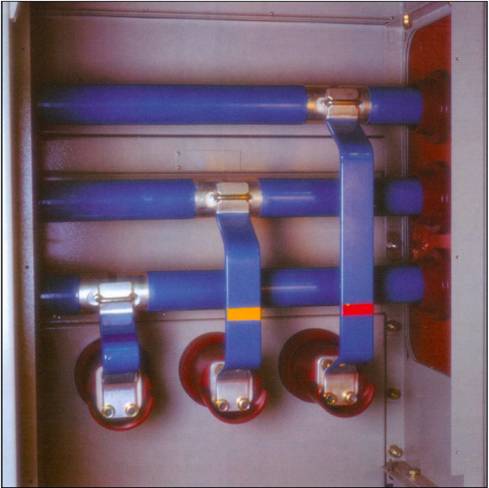

ШИННЫЙ МОДУЛЬ
Токособирательные шины, включительно отводов, устанавливаются и осматриваются из пространства, которое находится за распределительным шкафом. Если распределительный шкаф придвинут к стене, то шины могут устанавливаться также с передней части шкафа, т.е. из камеры выключателя после снятия разделительного кожуха. Изоляционная промежуточная стенка и проходные изоляторы также отделяют шинные камеры отдельных шкафов. При изменении размещения шинного и кабельного модуля возникает исполнение распределительного шкафа с шинами внизу. В этом случае вывод ведётся через кабельную надстройку. Шины выполняются из медных или алюминиевых трубок 0 70 мм, для 25 кВ - изолированных.

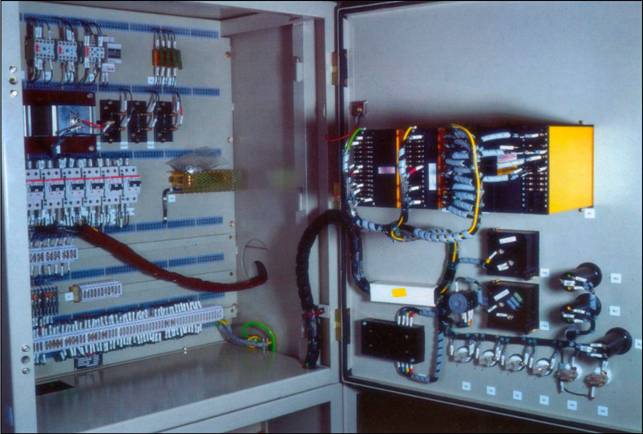

ПРИБОРНАЯ КОРОБКА НИЗКОГО НАПРЯЖЕНИЯ
Своим положением и исполнением она предохраняет приборы низкого напряжения от возможных воздействий токов короткого замыкания от остальных первичных камер шкафа; вспомогательные цепи выключателя присоединяются через многополюсной коннектор, который обеспечивает проведение контроля в отсоединенном положении. Приборная коробка содержит вторичное приборное оснащение, защиты, реле, измерительные приборы, управляющие и сигнальные элементы. Для более численного заполнения можно применять приподнятое исполнение шкафа. Управляющие кабели присоединяются к выводному клеммнику, который размещается в задней части коробки. Кабели, которые ведутся в защитном канале из листового металла или которые ведутся сверху, можно через камеру выключателя присоединить непосредственно к шкафу через уплотнительные горловины с конструкции кабельной полки, находящейся над шкафами.

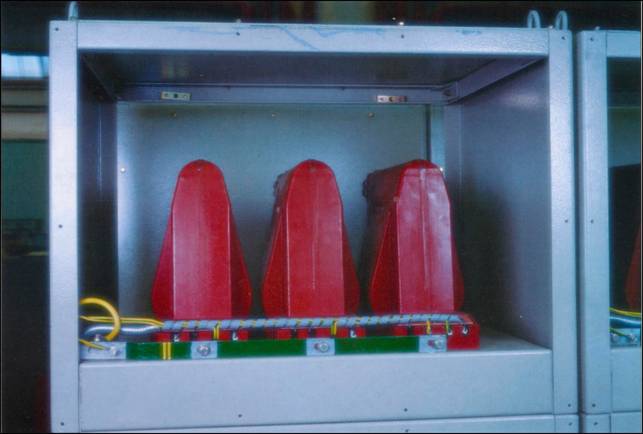

НАДСТРОЙКА ИЗМЕРЕНИЯ
Применяется для размещения приборных трансформаторов напряжения типа „TJP" и „TDP", предназначенных для напряжения 12 и 25 кВ, в случае потребности, для монтажа делителя напряжения „DNS" и „CNS". По желанию можно установить и иные типы трансформаторов напряжения.

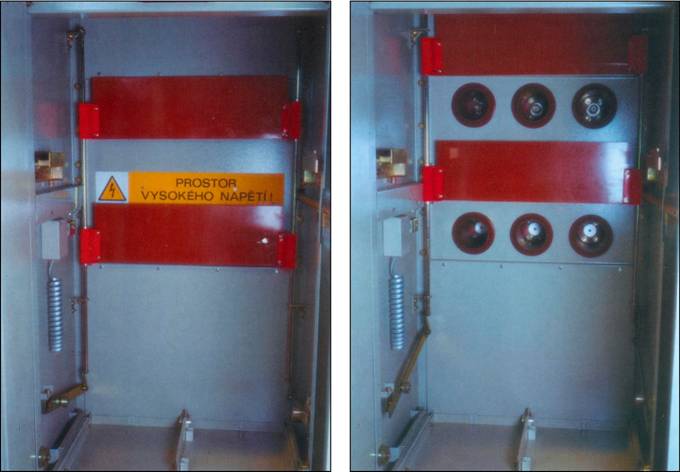

МОДУЛЬ ВЫКЛЮЧАТЕЛЯ
Предназначен для выдвижной части, которая доступна с передней стороны после открытия передних дверей. Задвижение выдвижной части из контрольного положения в рабочее и обратно осуществляется с помощью задвижного устройства, управляемого в передней части выдвижной тележки с помощью рычажного механизма, которым можно управлять только при выполненных условиях блокировки. Присоединение выдвижной части к силовой цепи выполняется контактными наклоняющимися шт.розетками. Вспомогательные цепи присоединяются с помощью многополюсного коннектора. Выдвижные части содержат выключатели, вакуумные контакторы, разъединительный мостик или измерительные устройства.

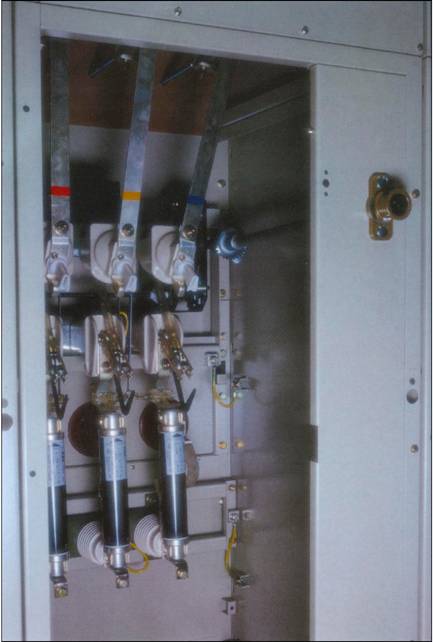

МОДУЛЬ ВЫКЛЮЧАТЕЛЯ НАГРУЗКИ
Содержит неподвижно установленный выключатель нагрузки типа „NAL" (без предохранителей) или „NALF" (с предохранителями). Привод выключателя нагрузки ручной, находится с передней стороны распределительного шкафа. Распределительный шкаф может быть оснащен измерительными трансформаторами тока и заземляющим короткозамыкателем. Шинный модуль и модуль кабельного присоединения аналогичны с основном исполнением распределительного шкафа.
МОДУЛЬ КАБЕЛЬНОГО ПРИСОЕДИНЕНИЯ
Обеспечивает монтаж приборов, которые доступны после снятия разделительного кожуха, а это:
Трансформаторов тока с одной - двумя вторичными обмотками типа „ТР" - макс. 3 шт.
Короткозамыкателя, управление которого осуществляется с передней части шкафа, с независимым быстрым включением без воздействия манипулирующего.
Присоединение кабелей высокого напряжения к присоединительным клеммам трансформатора (присоединительный петушок) или непосредственно к петушку выдвижного контакта (если трансформатор не требуется).
ЗАДНЯЯ ПРИСТРОЙКА
Она монтируется к распределительному шкафу, если требуется сплошной шкаф, шкаф с шинами внизу, верхний вывод к мостику.
ОСНОВНАЯ ИНФОРМАЦИЯ О ПРИБОРАХ ВЫКЛЮЧАТЕЛЯ ВЫКЛЮЧАТЕЛИ
Используются выключатели типа „VF" (SF6) и „VD" (вакуумные). Указанные выключатели отвечают нормам ЧСН 35 4220, IEC 56.
ВЫКЛЮЧАТЕЛИ ТИПА „ОТ"
Это выключатели с изоляционной дугогасительной средой - фторидом серы (SFe) - обладают замечательными качествами и демонстрируют ряд преимуществ:
изоляционная и дугогасительная среда невозгораемая и неядовитая
закрытая дугогасительная система имеет отделённую токовую линию для номинального и выключающего тока
надежно выключает во всем диапазоне тока
система дугогасительной дуги обеспечивает длинные ревизионные интервалы
не возникает выключающее перенапряжение
легкий аккумулирующий привод имеет нааккуммулированную энергию для последовательности О-С-О
если энергия не нааккумулирована для повторного выключения, то автоматически блокируется включение

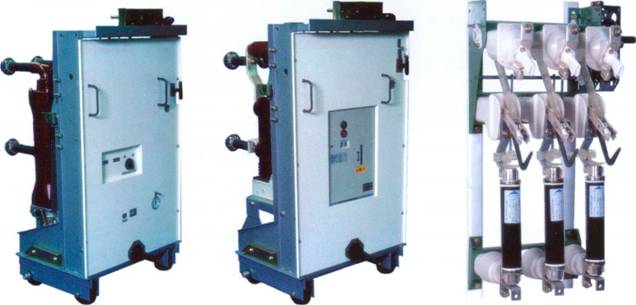

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ ,,VD 4"
Вакуумные выключатели другой генерации можно устанавливать в качестве следующего альтернативного решения. Этот компактный выключающий элемент минимализированных размеров является самым современным в настоящее время. Небольшим размерам и выключающим линиями в вакуумной гасительной камере соответствует простой привод. Эти вакуумные выключатели включают широкую шкалу значений напряжений, тока и мощности короткого замыкания. Выключатели не требуют техническое обслуживание. Для большого числа сцеплений можно применить вакуумные контакторы типа „SVW 32.3" - 7,2 кВ (EJF) или типа „VRC" 7,2; 12 кВ (SACE). Эти приборы обладают всеми преимуществами вакуумной выключающей техники.
ВЫКЛЮЧАТЕЛИ НАГРУЗКИ „NAL", „NALF"
Эти выключатели нагрузки изготавливаются по лицензии фирмы ,АВВ - DISTRIBUTION", Норвегия. Они характеризуются небольшими размерами, крепкой конструкцией и большой долговечностью. Тип „NAL" сделан без предохранителя, тип „NALF" - с предохранителем типа „CEF", который делается в соответствии со стандартом IEC 282. Выключатель нагрузки оснащается автоматическим выключением при расплавлении предохранителя в какой-либо фазе. Привод этого выключателя ручной, с возможностью оснащения выключающей катушкой дистанционного управления.

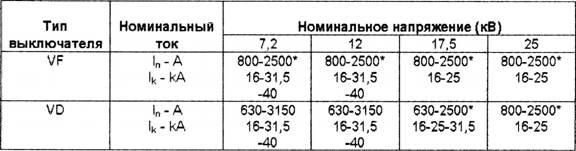

VF VD 4 NALF
*) с принудительным охлаждением где 1п - номинальный ток
Ik - номинальный ток выключения в последовательности 0-3 мин. - СО - 3 мин. - СО. Выключатели оборудываются аккумулируемым приводом. Аккумулирование пружинного аккумулятора осуществляется вручную с помощью рукоятки (рычага) или микродвигателем.
Номинальное избыточное давление газа у выключателя „VF" равняется 0,5 МПа при 20 °С.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВЫКЛЮЧАТЕЛЕЙ
Номинальное вспомогательное напряжение: 24, 110, 220 В =; 110, 220 В 50/60 Гц (однофазное).
Детально всё указано в каталоге выключателей.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ВЫКЛЮЧАТЕЛЕЙ НАГРУЗКИ И ПРЕДОХРАНИТЕЛЕЙ
ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ ТИПА „NAL/NALF":
| Номинальное напряжение, кВ | 10 | 15 | 20 |
| Максимальное рабочее напряжение, кВ | 12 | 17,5 | 24 |
| Номинальный ток, А | 400 630 | 400 630 | 400 630 |
| Номинальный включающий ток КОРОТКОГО ЗАМЫКАНИЯ, КАмакс. | 50 75 | 40 50 | 40 50 |
| Номинальный ток малой продолжительности 1 сек, кА | 20 30 | 16 20 | 16 20 |
| Номинальный выключающий ток, главным образом, при активной нагрузке, А | 400 630 | 400 630 | 400 630 |
ПРЕДОХРАНИТЕЛИ ТИПА „CEF":
| Номинальное напряжение, кВ | 3,6-7,2 | 12 | 17,5 | 24 |
| Номинальный ток, А | 6-200 | 6-200 | 6 - 125 | 6 - 125 |

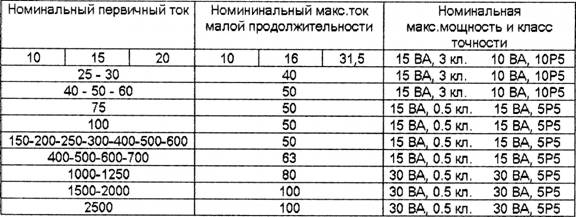

ТРАНСФОРМАТОРЫ ТОКА
Используются трансформаторы типа „ТР4 - ТР6". Номинальное изоляционное напряжение 12 кВ - 25 кВ. Номинальный вторичный ток 5 А (1 А по особому требованию) 1-2 вторичные обмотки.
Номинальные токи малой продолжительности: 16-25-31,5-40-50-63-80-100 кА.
Трансформаторы отвечают нормам ЧСН 35 1360; IEC 185.
Вышеприведенные данные приводятся как справочные. Подробно всё указывается в каталоге приборных трансформаторов типа „ТР4 - ТР6".
ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ
Трансформаторы напряжения с изолированными двумя полюсами, типа „NDP4 - NDH6" со встроенным предохранителем: Номинальное вторичное напряжение 100 В (110 В по особому требованию).
Номинальное изоляционное напряжение: 3,6; 7,2; 12; 17,5; 25 кВ. Номинальная мощность и класс точности вторичной обмотки 15 ВА - 0,2 кл.; 50 ВА - 0,5 кл.; 100 ВА -1 кл.; 200 ВА - 3 кп. Трансформаторы напряжения с изолированным одним полюсом, типа „TJP4 - TJP6" со встроенным предохранителем:
Номинальное вторичное напряжение: 100/^ЗВ (11Q/V3B по особому требованию).
Номинальное напряжение вспомогательной обмотки 100/3 В (110/3 В по особому требованию).
Номинальное изоляционное напряжение: 3,6; 7,2; 12; 17,5; 25 кВ. Номинальная мощность и класс точности вторичной обмотки 15 ВА - 0,2 кл.; 30 ВА - 0,5 кп.; 100 ВА -1 кл.; 200 ВА - 3 кл. Встроенный предохранитель типа „JT6", номинальный ток 0,3 А. Для защиты вторичной обмотки рекомендуется предохранитель или защитный выключатель, максимально, 4 А.
Трансформаторы удовлетворяют нормам ЧСН 35 1360; 1ЕС 186. Подробные данные - смотри в каталоге измерительных трансформаторов напряжения типа „TJP" и „TDP".
ЗАЗЕМЛЯЮЩИЙ КОРОТКОЗАМЫКАТЕЛЬ
Для короткого замыкания кабельных выводов или шин монтируется заземляющий короткозамыкатель:
„Z112" (для 12 кВ) испытанный на ток lth = 31,5 - 40 кА/1 сек. „ZI 25" (для 25 кВ) испытанный на ток lth = 25 кА/1 сек. Короткое замыкание токособирательных шин осуществляется с помощью короткозамыкателя, помещаемого на выдвижной части. Короткозамыкатель шин также можно поместить в неподвижной части поля измерения.
ПРИСОЕДИНЕНИЕ КАБЕЛЕЙ ВЫСОКОГО НАПРЯЖЕНИЯ
Принципиально рекомендуем применять кабели с пластичной изоляцией и соответствующими кабельными концевыми муфтами. При эксплуатации лучше всего проявили себя кабельные концевые муфты, изготавливаемые фирмами „KABLO", „RAYCHEM", „PIRELI", „KABELDON". Можно применить и удовлетворяющие типы кабельных концевых муфт, изготавливаемые другими изготовителями.
В шкафу на 7,2-12 кВ к выводной клемме можно присоединить, максимально, 4 жилы кабеля сечения 240 мм²/фазы; в шкафу 17,5-25 кВ - максимально, 2 жилы кабеля сечением 240 мм²/фазы. Если будет требоваться большее количество присоединяемых кабелей, то присоединение надо выполнить в кабельной камере под распределительным шкафом.
