Последовательное и параллельное соединения источников тока. Правило Кирхгофа
1 Найти разность потенциалов между точками а и b в схеме, изображенной на рис. 118. Э. д. с. источников тока e1= 1 В и e2 =1,3 В, сопротивления резисторов R1 = 10 Ом и R2 = 5 Ом.

Решение:
Поскольку e2>e1 то ток I будет идти в направлении, указанном на рис. 118, при этом разность потенциалов между точками а и b
![]()
2 Два элемента с э. д. с. e1 = 1,5 B и e2 = 2 В и внутренними сопротивлениями r1=0,6 Ом и r2 = 0,4 Ом соединены по схеме, изображенной на рис. 119. Какую разность потенциалов между точками а и b покажет вольтметр, если сопротивление вольтметра велико по сравнению с внутренними сопротивлениями элементов?

Решение:
Поскольку e2>e1, то ток I будет идти в направлении, указанном на рис. 119. Током через вольтметр пренебрегаем ввиду
того, что его сопротивление велико по сравнению с внутренними сопротивлениями элементов. Падение напряжения на внутренних сопротивлениях элементов должно равняться разности э. д. с. элементов, так как они включены навстречу друг другу: ![]()
отсюда
![]()
Разность потенциалов между точками а и b (показание вольтметра)
![]()
Последовательное и параллельное соединения источников тока. Правило Кирхгофа
3 Два элемента с э. д. с. e1=1.4B и e2 = 1,1 В и внутренними сопротивлениями r =0,3 Ом и r2 = 0,2 Ом замкнуты разноименными полюсами (рис. 120). Найти напряжение на зажимах элементов. При каких условиях разность потенциалов между точками а и b равна нулю?

Решение:
![]()
4 Два источника тока с одинаковыми э. д. с. e= 2 В и внутренними сопротивлениями r1 =0,4 Ом и r2 = 0,2 Ом соединены последовательно. При каком внешнем сопротивлении цепи R напряжение на зажимах одного из источников будет равным нулю?
Решение:
Ток в цепи
![]()
(рис.361). Напряжения на зажимах источников тока
![]()
Решая первые два уравнения при условии V1=0, получим
![]()
Условие V2=0 неосуществимо, так как совместное решение первого и третьего уравнений приводит к значению R<0.
5 Найти внутреннее сопротивление r1 первого элемента в схеме, изображенной на рис. 121, если напряжение на его зажимах равно нулю. Сопротивления резисторов R1 = ЗОм, R2 = 6 0м, внутреннее сопротивление второго элемента r2 = 0,4 Ом, э. д. с. элементов одинаковы.

Решение:
Ток в общей цепи
![]()
где внешнее сопротивление цепи
![]()
По условию задачи напряжение на зажимах первого элемента
![]()
отсюда
![]()
6 При каком соотношении между сопротивлениями резисторов R1, R2, R3 и внутренними сопротивлениями элементов r1, r2 (рис. 122) напряжение на зажимах одного из элементов будет равно нулю? Э. д. с. элементов одинаковы.

Решение:
![]()
7 Два генератора с одинаковыми э. д. с. e = 6 В и внутренними сопротивлениями r1 =0,5 Ом и r2 = 0,38 Ом включены по схеме, изображенной на рис. 123. Сопротивления резисторов R1 = 2 Ом, R2 = 4 Ом, R3 = 7 Ом. Найти напряжения V1 и V2 на зажимах генераторов.

Решение:
Ток в общей цепи
![]()
где внешнее сопротивление цепи
![]()
Напряжения на зажимах первого и второго генератора

напряжение на зажимах второго генератора

8 Три элемента с э. д. с. e1 = 2,2 В, e2 = 1,1 В и e3 = 0,9 В и внутренними сопротивлениями r1 = 0,2 Ом, r2 = 0,4 Ом и rз = 0,5 Ом включены в цепь последовательно. Внешнее сопротивление цепи R=1 Ом. Найти напряжение на зажимах каждого элемента.
Решение:
По закону Ома для полной цепи ток
![]()

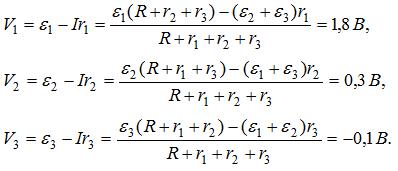

Напряжение на зажимах каждого элемента равно разности э. д. с. и падения напряжения на внутреннем сопротивлении элемента:

Напряжение на зажимах батареи элементов равно падению напряжения на внешнем сопротивлении цепи:
![]()
Напряжение на зажимах третьего элемента оказалось отрицательным, так как ток определяется всеми сопротивлениями цепи и суммарной э.д.с, а падение напряжения на внутреннем сопротивлении r3 больше, чем э.д.с. e3.
9 Батарея из четырех последовательно включенных в цепь элементов с э. д. с. e= 1,25 В и внутренним сопротивлением r = 0,1 Ом питает два параллельно соединенных проводника с сопротивлениями R1 = 50 Ом и R2 = 200 Ом. Найти напряжение на зажимах батареи.
Решение:
![]()
10 Сколько одинаковых аккумуляторов с э. д. с. e=1,25B и внутренним сопротивлением r = 0,004 Ом нужно взять, чтобы составить батарею, которая давала бы на зажимах напряжение V=115 В при токе I=25 А?
Решение:
Напряжение на зажимах батареи
![]()
Следовательно,
![]()
11 Батарея из n= 40 последовательно включенных в цепь аккумуляторов с э. д. с. e = 2,5 В и внутренним сопротивлением r = 0,2 Ом заряжается от сети с напряжением V=121 В. Найти зарядный ток, если последовательно в цепь введен проводник с сопротивлением R = 2 Ом.
Решение:
![]()
12 Два элемента с э. д. с. e1 = 1,25 В и e2 = 1,5 В и одинаковыми внутренними сопротивлениями r = 0,4 Ом соединены параллельно (рис. 124). Сопротивление резистора R= 10 Ом. Найти токи, текущие через резистор и каждый элемент.

Решение:
Падение напряжения на резисторе, если токи текут в направлениях, указанных на рис. 124,
![]()
Учитывая, что I=I1+I2, находим

Заметим, что I1<0. Это значит, что направление тока противоположно указанному на рис. 124.
13 Два элемента с э. д. с. e1 =6 В и e2 = 5 В и внутренними сопротивлениями r1 = 1 Ом и r2 = 20м соединены по схеме, изображенной на рис. 125. Найти ток, текущий через резистор с сопротивлением R= 10 Ом.

Решение:
Выбрав направления токов, указанные на рис. 362, составим уравнения Кирхгофа. Для узла b имеем I1+I2-I=0; для контура abef (обход по часовой стрелке)
![]()
и для контура bcde (обход против часовой стрелки)
![]()
Из этих уравнений найдем
![]()
14 Три одинаковых элемента с э. д. с. e= 1,6 В и внутренним сопротивлением r=0,8 Ом включены в цепь по схеме, изображенной на рис. 126. Миллиамперметр показывает ток I=100 мА. Сопротивления резисторов R1 = 10Ом и R2 = 15 0м, сопротивление резистора R неизвестно. Какое напряжение V показывает вольтметр? Сопротивление вольтметра очень велико, сопротивление миллиамперметра пренебрежимо мало.

Решение:
Внутреннее сопротивление элементов
![]()
Сопротивление параллельно включенных резисторов
![]()
Общая э. д. с. элементов e0=2e Согласно закону Ома для полной цепи
![]()
15 Сопротивления резисторов R1 и R2 и э. д. с. e1 и e2 источников тока в схеме, изображенной на рис. 127, известны. При какой э.д.с. e3 третьего источника ток через резистор R3 не течет?

Решение:
Выберем направления токов I1, I2 и I3 через резисторы R1, R2 и R3, указанные на рис. 363. Тогда I3=I1+I2. Разность потенциалов между точками а и b будет равна
![]()
Если
![]()
Исключая I1 находим
![]()
16 Цепь из трех одинаковых последовательно соединенных элементов с э.д.с. e и внутренним сопротивлением r замкнута накоротко (рис. 128). Какое напряжение покажет вольтметр, подключенный к зажимам одного из элементов?

Решение:
Рассмотрим ту же схему без вольтметра (рис. 364). Из закона Ома для полной цепи находим
![]()
Из закона Ома для участка цепи между точками а и b получим
![]()
Подключение вольтметра к точкам, разность потенциалов между которыми равна нулю, ничего не может изменить в цепи. Поэтому вольтметр будет показывать напряжение, равное нулю.
17 Источник тока с э.д.с. e0 включен в схему, параметры которой даны на рис. 129. Найти э.д.с. e источника тока и направление его подключения к выводам а и b, при которых ток через резистор с сопротивлением R2 не идет.

Решение:
Подключим источник тока к выводам а и b и выберем направления токов, указанные на рис. 365. Для узла е имеем I=I0+I2. При обходе контуров aefb и ecdf по часовой стрелке получим
![]()
Используя условие I2 = 0, находим
![]()
Знак минус показывает, что полюсы источника тока на рис. 365 нужно поменять местами.
18 Два элемента с одинаковыми э.д.с. e включены в цепь последовательно. Внешнее сопротивление цепи R = 5 Ом. Отношение напряжения на зажимах первого элемента к напряжению на зажимах второго элемента равно 2/3. Найти внутренние сопротивления элементов r1 и r2, если r1=2r2.
Решение:
![]()
19 Два одинаковых элемента с э.д.с. e=1,5 В и внутренним сопротивлением r = 0,2 Ом замкнуты на резистор, сопротивление которого составляет в одном случае R1=0,2 Oм, В другом — R2 = 20 Ом. Как нужно соединить элементы (последовательно или параллельно) в первом и во втором случаях, чтобы получить наибольший ток в цепи?
Решение:
При параллельном соединении двух элементов внутреннее сопротивление и э.д.с. равны r/2 и e при последовательном соединении они равны 2r и 2e. Через резистор R при этом текут токи
![]()
Отсюда видно, что I2>I1, если R/2+r<R+r/2, т. е. если r<R. По условию задачи в первом случае R1=r; следовательно, токи при параллельном и последовательном соединениях одинаковы. Во втором случае R2>r. Поэтому ток больше при последовательном соединении.
20 Два элемента с э.д.с. e1=4В и e2 = 2В и внутренними сопротивлениями r1 = 0,25 Ом и r2 = 0,75 Ом включены в схему, изображенную на рис. 130. Сопротивления резисторов R1 = 1 Ом и R2 = 3 Ом, емкость конденсатора С=2 мкФ. Найти заряд на конденсаторе.

Решение:

21 К батарее из двух параллельно включенных элементов с э.д.с. e1 и e2 и внутренними сопротивлениями r1 и r2 подключен резистор с сопротивлением R. Найти ток I, текущий через резистор R, и токи I1 и I2 в первом и втором элементах. При каких условиях токи в отдельных цепях могут быть равными нулю или изменять свое направление на обратное?
Решение:
Выберем направления токов, указанные на рис. 366. Для узла b имеем I-I1-I2=0. При обходе контуров abef и bcde по часовой стрелке получим
![]()
Из этих уравнений находим

Ток I=0 тогда, когда изменена полярность включения одного из элементов и, кроме того, выполнено условие
![]()
Ток I1=0 при
![]()
а ток I2 = 0 при
![]()
Токи I1 и I2 имеют направления, указанные на рис.366, если
![]()
Они меняют свое направление при
![]()
22 Батарея из n одинаковых аккумуляторов, соединенных в одном случае последовательно, в другом— параллельно, замыкается на резистор с сопротивлением R. При каких условиях ток, текущий через резистор, в обоих случаях будет один и тот же?
Решение:
При n(R-r) = R-r. Если R=r, то число элементов произвольно; если R№r, задача не имеет решения (n=1).
23 Батарея из n = 4 одинаковых элементов с внутренним сопротивлением r=2 Ом, соединенных в одном случае последовательно, в другом — параллельно, замыкается на резистор с сопротивлением R=10Ом. Во сколько раз показание вольтметра н одном случае отличается от показания вольтметра в другом случае? Сопротивление вольтметра велико по сравнению с R и r.
Решение:
![]()
где V1 - показание вольтметра при последовательном соединении элементов, V2-при параллельном.
24 Как изменится ток, текущий через резистор с сопротивлением R = 2 Ом, если n =10 одинаковых элементов, соединенных последовательно с этим резистором, включить параллельно ему? Э.д.с. элемента e = 2 В, его внутреннее сопротивление r = 0,2 Ом.
Решение:
![]()
25 Батарея составлена из N=600 одинаковых элементов так, что п групп соединены последовательно и в каждой из них содержится т элементов, соединенных параллельно. Э.д.с. каждого элемента e = 2 В, его внутреннее сопротивление r = 0,4 Ом. При каких значениях n и m батарея, будучи замкнута на внешнее сопротивление R = 0,6 Ом, отдаст во внешнюю цепь максимальную мощность? Найти при этом ток, текущий через сопротивление R.
Решение:
Общее число элементов N=nm (рис. 367). Ток во внешней цепи
![]()
где r/m- внутреннее сопротивление группы из т параллельно соединенных элементов, а nr/m - внутреннее сопротивление n групп, соединенных последовательно. Максимальная мощность (см. задачу 848) отдается во внешнюю цепь при равенстве сопротивления R внутреннему сопротивлению батареи элементов nr/m, т. е.
При этом через сопротивление R течет точек I=46 А.
26 Емкость аккумулятора Qo=80АЧч. Найти емкость батареи из n = 3 таких аккумуляторов, включенных последовательно и параллельно.
Решение:
При последовательном соединении через все аккумуляторы батареи течет один и тот же ток, поэтому все они разрядятся в течение одного и того же времени. Следовательно, емкость батареи будет равна емкости каждого аккумулятора: ![]()
При параллельном соединении n аккумуляторов через каждый из них течет 1/n часть общего тока; поэтому при том же разрядном токе в общей цепи батареи будет разряжаться в n раз дольше, чем один аккумулятор, т. е. емкость батареи в п раз больше емкости отдельного аккумулятора:
![]()
Заметим, однако, что энергия
![]()
отдаваемая батареей в цепь, и при последовательном и при параллельном соединении n аккумуляторов в n раз больше энергии, отдаваемой одним аккумулятором. Это происходит потому, что при последовательном соединении э. д. с. батареи в n раз больше э. д. с. одного аккумулятора, а при параллельном соединении э.д.с. батареи остается той же, что и для каждого аккумулятора, но Q увеличивается в n раз.
27 Найти емкость батареи аккумуляторов, включенных по схеме, изображенной на рис.131. Емкость каждого аккумулятора Qo=64 АЧч.

Решение:
Каждая группа из пяти аккумуляторов, включенных последовательно, имеет емкость
![]()
Три параллельно включенные группы дают общую емкость батареи
![]()
28 Мост для измерения сопротивлений сбалансирован так, что ток через гальванометр не идет (рис. 132). Ток в правой ветви I=0,2 А. Найти напряжение V на зажимах источника тока. Сопротивления резисторов R1 = 2 Ом, R2 = 4 Ом, R3 = 1 Ом.

Решение:
![]()
29 Найти токи, протекающие в каждой ветви цепи, изображенной на рис. 133. Э.д.с. источников тока e1 = 6,5 В и e2 = 3,9 В. Сопротивления резисторов R1=R2=R3=R4=R5=R6=R=10 Ом.

Решение:
Составляем уравнения Кирхгофа в соответствии с направлениями токов, указанными на рис. 133: I1 + I2 - I3 = 0 для узла b;
I3 - I4 - I5 =0 для узла h; I5 - I1 - I6 = 0 для узла f: при этом
![]()
Для контура abfg (обход по часовой стрелке),
![]()
Для контура bcdh (обход против часовой стрелки) и
![]()
для контура hdef (обход по часовой
стрелке). Решая эту систему уравнений с учетом, что все сопротивления одинаковы и равны R=10 Ом, получим

Отрицательные значения токов I2, I4 и I6 показывают, что при данных э.д.с. источников и сопротивлениях резисторов эти токи текут в стороны, противоположные указанным на рис. 133.
