КОРОТКОЕ ЗАМЫКАНИЕ С ОДНОВРЕМЕННЫМ РАЗРЫВОМ ФАЗЫ

Здесь приведены основные соотношения, характеризующие неполнофазный режим работы линии и сочетание различных видов коротких замыканий с неполнофазным режимом работы.

Неполнофазный режим работы линии

Возможны два вида неполнофазных режимов: разрыв одной фазы и разрыв двух фаз. Обозначения:

L- место разрыва;

- режим линии с разрывом одной фазы;

- режим линии с разрывом двух фаз;

- токи в фазах цепи с разрывом;

- разность фазных напряжений по концам разрыва.

1. Разрыв одной фазы (рис. 38-35)

Граничные условия:

Соотношения между симметричными составляющими токов и напряжений в месте разрыва фазы А, В или С даны в табл. 38-4.

Таблица 38-4 Соотношения между токами и напряжениями отдельных последовательностей при разрывах фаз или несимметричных коротких замыканиях

Разрыв или к. з. в фазах				Соотношения в месте разрыва
Разрыв		Короткое замыкание		для токов	для напряжений
Разрыв одной фазы	A	Замыкание на землю двух фаз	В и С
	B		С и А
	C		А и В
Разрыв двух фаз	В и С	Замыкание на землю одной фазы	А
	С и А		В
	А и В		С

Примечание. Для получения соотношений между симметричными составляющими при к. з. следует заменить соответственно , а также соответственно .

Зависимости для симметричных составляющих токов и напряжений при разрыве одной фазы (например, фазы А) аналогичны зависимостям при замыкании на землю двух других фаз (В и С).

Разрыву одной фазы соответствуют комплексная схема замещения рис. 38-35, б.

Ток прямой последовательности в месте разрыва равен

где - суммарные сопротивления схем соответственно прямой, обратной и нулевой последовательностей относительно места разрыва.

Ток обратной последовательности

Ток нулевой последовательности

Векторные диаграммы токов в месте разрыва аналогичны соответствующим диаграммам токов в месте двухфазного к. з. на землю (см. рис. 38-30, б).

2. Разрыв двух фаз (рис. 38-36)

Граничные условия:

Соотношения между симметричными составляющими токов и напряжений для места разрыва (табл. 38-4), комплексная схема замещения (рис. 38-36,6) и векторная диаграмма токов аналогичны таковым в случае однофазногр к. з. (векторную диаграмму токов см. рис. 38-29,6).

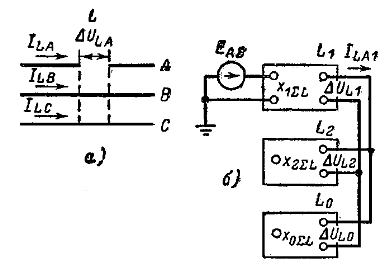

Рис. 38-35. Разрыв одной фазы.

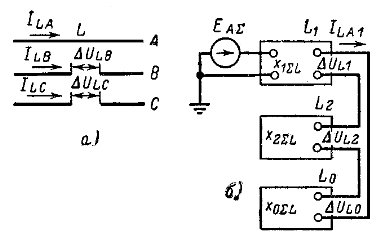

Рис. 38-36. Разрыв двух фаз.

Ток прямой последовательности в месте разрыва равен

токи обратной и нулевой последовательностей

ток в необорванной фазе

При неполнофазных режимах или возможно протекание токов нулевой последовательности при отсутствии заземленных нейтралей трансформаторов (например, при неполнофазном режиме одной из двух параллельных линий).
