Короткие замыкания на линии с односторонним питанием при обрыве одной фазы линии

На рис. 38-37 показана схема питания понижающей подстанции с трансформатором Т-2 через одиночную линию Л от мощной системы С. При работе линии на двух фазах для правильной настройки релейной защиты линии необходимо знать токи в линии при неполнофазном нагрузочном режиме и сочетании неполнофазного режима с различными видами к. з. в точках К1 и К2.

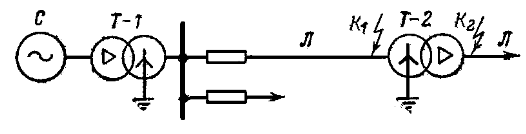

Рис. 38-37. Схема сети с односторонним питанием.

1. Нагрузочный режим при разрыве фазы А линии (рис. 38-38)

В расчетной схеме (рис. 38-38, а) и комплексной схеме замещения (рис. 38-38, б) приняты обозначения:

- фазная э. д. с. источника питания (системы);

- суммарное индуктивное сопротивление прямой последовательности для части схемы слева от места разрыва;

- то же обратной последовательности;

- то же нулевой последовательности;

- суммарное сопротивление прямой последовательности для части схемы от места разрыва до шин вторичного напряжения трансформатора Т-2;

- то же обратной последовательности;

- то же нулевой последовательности;

- сопротивление прямой последовательности нагрузки;

- то же обратной последовательности.

В табл. 38-5 даны соотношения между составляющими токов в линии при работе на двух и трех фазах.

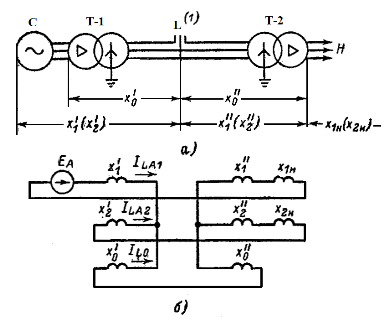

Рис. 38-38. Разрыв фазы А на линии. а - расчетная схема; б - комплексная схема замещения.

Таблица 38-5 Отношения токов при разрыве фазы линии

Отношение токов

Расчетное выражение для отношения токов



В табл. 38-5 обозначены:

I - ток в фазе при нагрузочном режиме работы на трех фазах;

- то же при работе на двух фазах;

- ток прямой последовательности фазы А при нагрузочном режиме и работе на двух фазах;

- то же обратной последовательности;

- то же нулевой последовательности;

- суммарное сопротивление схемы прямой последовательности в нагрузочном режиме относительно места разрыва;

- то же обратной последовательности;

- то же нулевой последовательности.

В соответствии со схемой рис. 38-38, б сопротивления и равны:

2. Короткое замыкание на приемном конце линии (точка К1) при работе линии на двух фазах (рис. 38-39)

На рис. 38-39 и в табл. 38-6 обозначены:

- суммарное сопротивление схемы прямой (обратной) последовательности до места к. з.;

- сопротивление нулевой последовательности части схемы слева от места к. з.;

- то же справа от места к. з.

Определение токов в линии при к. з. в точках К1 и К2 выполнено при следующих допущениях:

1) не учтены токи нагрузки .

2) сопротивления прямой и обратной последовательностей до места к. з. равны .

В табл. 38-6 даны выражения для токов в фазах и тока нулевой последовательности на питающем конце линии при различных видах к. з. в точке К1.

В табл. 38-6 не приведены данные по однофазным к. з. в фазах В и С и двухфазному к. з. между фазами В и С, так как при к. з. не в отключенной фазе токи в линии будут такими же, как при том же виде к. з. и работе на трех фазах линии.

Таблица 38-6 Токи в линии при разрыве фазы А и коротком замыкании на приемном конце линии

Вид короткого замыкания

Токи в фазах линии

Ток нулевой последовательности в линии

Однофазное фазы А

Двухфазное между фазами А и В

Двухфазное между фазами А и С

Двухфазное на землю фаз А и В

Примечание. При двухфазном замыкании на землю фаз А и С следует в выражении для заменить а на , где

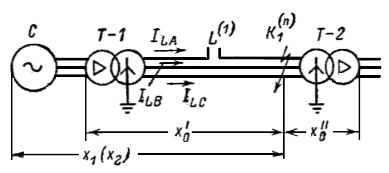

Рис. 38-39. Короткое замыкание на приемном конце линии при работе линии на двух фазах.

3. Короткое замыкание на вторичной стороне трансформатора Т-2 (точка К2) при работе линии на двух фазах (рис. 38-40)

В табл. 38-7 даны выражения для токов в фазах линии и тока нулевой последовательности линии при к. з. в точке К2. Приведенные соотношения справедливы при допущениях, указанных выше (см. к. з. в точке К1).

Случаи замыкания на землю в точке К2 не рассмотрены, так как эти замыкания не создают режима к. з.

Таблица 38-7 Токи линии при разрыве фазы А и коротком замыкании на вторичной стороне трансформатора Т-2

Вид короткого замыкания

Токи в фазах линии

Ток нулевой последовательности в линии

Между фазами В и С

Между фазами А и В

Между фазами А и С

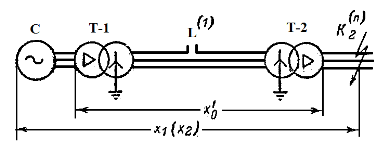

Рис. 38-40. Короткое замыкание на вторичной стороне трансформатора Т-2 при работе линии на двух фазах.
