Для магистральной линии с ответвлениями на конце (рис 5-4) сечение проводов магистрали по условию наименьшей затраты металла определяется по формуле

где - коэффициент по табл. 5-9

Дополнительно по теме

Активные и индуктивные сопротивления линии

Расчет сети по допустимой потере напряжения без учета индуктивного сопротивления

Расчет сети по потере напряжения с учетом индуктивности линий

Расчет сети при помощи вспомогательных таблиц удельных потерь напряжения

Расчет сети по условию наименьшей затраты металла

Расчет сети по условию постоянной плотности тока

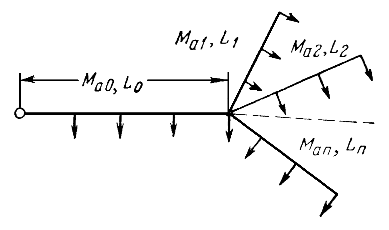

Рисунок 5-4 Схема магистрали с ответвлениями на конце.

- сумма произведений активных нагрузок на длины участков магистрали;

- длина магистрали;

- допустимая потеря напряжения в линии с активными нагрузками;

- сумма произведений значений Ма на длину ответвления, подсчитанная для всех ответвлений.

Рисунок 5-5. Схема магистрали, выполненной из нескольких участков различных сечений.

Полученное по (5-18) сечение магистрали округляется до ближайшего (большего или меньшего) стандартного сечения провода.

Определение сечений проводов для ответвлений производится по формулам.

Для магистральной линии, разделенной по длине на несколько участков (рис. 5-5), сечение первого участка определяется по формуле

где - коэффициент, определяемый по табл. 5-9;

- значение Ма для первого участка;

- длина первого участка;

- допустимая потеря напряжения для всей длины с активными нагрузками.

Полученное по (5-19) сечение проводов первого участка округляется до ближайшего (большего или меньшего) стандартного сечения.

Сечение проводов второго участка определяется по формуле

в которой индексами 1 и 2 отмечены величины, относящиеся соответственно к первому и второму участкам линии.

Сечения проводов последующих участков определяются аналогично.

Сечение проводов последнего участка округляется в сторону большего номинального сечения.

В случаях расчета линий с учетом индуктивности проводов величины и т. д. в (5-18), (5-19) и (5-20) определяются по (5-10).

Пример 5-6

Рассчитать по потере напряжения и условию наименьшей затраты металла линию из примера 5-2.

Решение.

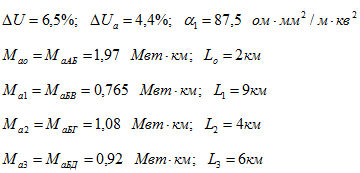

По данным примера 5-2 имеем:

откуда определяем сечение магистрали АБ по (5-18):

Дальнейший расчет производим по данным табл. 5-22.

Потеря напряжения в магистрали

Потеря напряжения, допустимая при расчете ответвления из точки Б

Расчет ответвлений:

ответвление БВ

ответвление БГ

ответвление БД

Здесь - табличное значение величины потери напряжения.

Вес проводов линии по расчету примера 5-2 (см. таблицу)

Вес проводов по расчету на минимум металла

Экономия в весе проводов при расчете на минимум металла

7791-6618=1173кг (15%)
