Пускатели серии ПРК
Пускатели ручные кнопочные серии ПРК

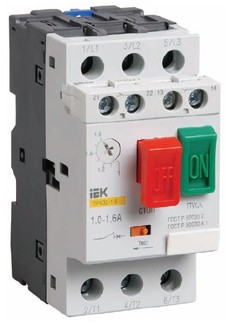

Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя"' и функции ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений. Категория применения АС-3.
Возможна совместная установка двух ДК32 или ДК32 и ДК/АК32. Все части автоматического выключателя защищены от прямого прикосновения.
Дополнительно по теме
Устройство блокировки включения ручного пускателя серии ПРК32 с помощью навесного замка.
Защитная оболочка с поворотно-нажимной кнопкой "СТОП" и прозрачным защитным протектором под кнопку "ПУСК", обеспечивающая степень защиты IP54 по ГОСТ 14254.
Технические характеристики
Номинальное рабочее напряжение Ue, В |
230, 400, 660 |
||||||||||
Номинальный рабочий ток Iе, А |
0,63 |
1 |
1,6 |
2,5 |
4 |
6,3 |
10 |
14 |
18 |
25 |
|
Диапазон регулирования уставки срабатывания теплового расцепителя, А |
0,4-0,63 |
0,63-1,0 |
1,0-1,6 |
1,6-2,5 |
2,5-4,0 |
4,0-6,3 |
6,3-10 |
9,0-14 |
13-18 |
20-25 |
|
Номинальная мощность нагрузки категории АС-3, кВт |
230В |
- |
- |
- |
0,37 |
0,75 |
1,1 |
2,2 |
3 |
4 |
5,5 |
400В |
0,12 |
0,25 |
0,37 |
0,75 |
1,5 |
2,2 |
4 |
5,5 |
7,5 |
11 |
|
660В |
0,37 |
0,55 |
1,1 |
1,5 |
3 |
4 |
7,5 |
9 |
11 |
18,5 |
|
Уставка электромагнитного расцепителя, А |
8 |
13 |
22,5 |
33,5 |
51 |
78 |
138 |
170 |
223 |
327 |
|
Номинальный предельный отключающий ток короткого замыкания lcu, кА |
230В |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
50 |
400В |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
15 |
15 |
15 |
|
660В |
100 |
100 |
100 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
Тепловые потери, Вт/полюс |
2,5 |
||||||||||
Электрическая износостойкость, циклов ВО |
10000 |
||||||||||
Механическая износостойкость, циклов ВО |
10000 |
||||||||||
Дополнительные устройства
Дополнительные контакты поперечной установки ДКП 32 и допконтакты ДК 32 предназначены для увеличения количества вспомогательных контактов.
Дополнительные и аварийные контакты в одном корпусе ДК/АК 32 предназначены для увеличения количества вспомогательных контактов и сигнализации срабатывания ПРК32 от сверхтоков.
Независимый расцепитель РН32 предназначен для дистанционного отключения ПРК32.
Расцепитель минимального напряжения РМ32 предназначен для отключения ПРК32 при недопустимом для электрооборудования снижении питающего напряжения электрической сети.
Защитная оболочка служит для обеспечения степени защиты IP54 по ГОСТ 14254-96.
Технические характеристики
Параметры |
ДКП32 |
ДК32 |
ДК/АК-32 |
|
Номинальное рабочее напряжение Ue, В |
24; 48; 60; 110; 230 |
24; 43; 110; 230; 400; 660 |
24; 48; 60; 110; 230 |
|
Номинальный ток, А |
AC-15 |
2,0; 1,25; -; 1,0; 0,5 |
-; 6,0; 4,5; 3,3; 2,2; 0,6 |
1,5; 1,0; -; 0,5; 0,3 |
DC-13 |
1,0; 0,3; 0,15; -; - |
6,0; 5,0; 1,3; 0,5; -; - |
1,0; 0,3; 0,15; -; - |
|
Условный тепловой ток Ith, А |
Дополнительный контакт |
2,5 |
6 |
6 |
Аварийный контакт |
- |
- |
2,5 |
|
Номинальное напряжение изоляции Ui, В |
250 |
690 |
690 |
|
Износостойкость, циклов В-0, не менее раз |
10000 |
10000 |
10000 |
|
Визуальная индикация срабатывания |
- |
- |
Индикация срабатывания ПРК32 от сверхтоков |
|
Степень защиты |
IP20 |
|||
Сечение присоединяемых проводов, мм кв. |
0,75...1,5 |
|||
Сторона присоединения к пускателю ПРК32 |
Сверху со стороны вводных зажимов |
Правая |
Правая |
|
Технические характеристики
Параметры |
РН32 |
РМ32 |
Номинальное рабочее напряжение Ue, В |
110; 230; 400 |
110; 230; 400 |
Номинальная частота сети, Гц |
50 |
|
Напряжение удержания, В |
- |
(0,85...1,1)Ue |
Напряжение срабатывания, В |
(0,7..1,1)Ue |
(0,35...0,7)Ue |
Потребляемая импульсная мощность, не более, Вт |
3 |
0,1 |
Степень защиты |
IP20 |
|
Износостойкость, циклов В-О, не менее |
10000 |
|
Сечение присоединяемых проводов, мм кв. |
0,75...1,5 |
|
Сторона присоединения к пускателю ПРК32 |
левая |
|
РН32
РМ32
Защитная оболочка
