Контакторы электромагнитные серии КТИ
Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
Дополнительно по теме
Контактор КТИ-5115 115 А 230В/АС-3
Контактор КТИ-5115 115 А 400В/АС-3
Контактор КТИ-5150 150 А 230 В/АС-3
Контактор КТИ-5150 150 А 400 В/АС-3
Контактор КТИ-5185 185 А 230 В/АС-3
Контактор КТИ-5185 185 А 400 В/АС-3
Контактор КТИ-5225 225 А 230 В/АС-3
Контактор КТИ-5225 225 А 400 В/АС-3
Контактор КТИ-5265 265 А 230 В/АС-3
Контактор КТИ-5265 265 А 400 В/АС-3
Контактор КТИ-5330 330 А 230 В/АС-3
Контактор КТИ-5330 330 А 400 В/АС-3

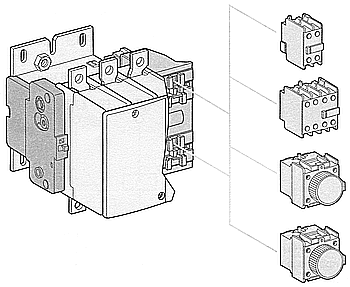

Конструкция контакторов серии КТИ позволяет монтировать одновременно две дополнительных приставки в различной комбинации. Это в свою очередь расширяет возможности использования контакторов КТИ.
Контактор КТИ-6400 400 А 230 В/АС-3
Контактор КТИ-6400 400 А 400 В/АС-3
Контактор КТИ-6500 500 А 230 В/АС-3
Контактор КТИ-6500 500 А 400 В/АС-3
Контактор КТИ-7630 630 А 230 В/АС-3
Контактор КТИ-7630 630 А 400 В/АС-3
Контактор КТИ-51153 реверс 115 А 230 В/АС-3
Контактор КТИ-51153 реверс 115 А 400 В/АС-3
Контактор КТИ-51503 реверс 150 А 230 В/АС-3
Контактор КТИ-51503 реверс 150 А 400 В/АС-3
Контактор КТИ-51853 реверс 185 А 230 В/АС-3
Контактор КТИ-51853 реверс 185 А 400 В/АС-3
Контактор КТИ-52253 реверс 225 А 230 В/АС-3
Контактор КТИ-52253 реверс 225 А 400 В/АС-3
Контактор КТИ-52653 реверс 265 А 230 В/АС-3
Контактор КТИ-52653 реверс 265 А 400 В/АС-3
Контактор КТИ-53303 реверс 330 А 230 В/АС-3
Контактор КТИ-53303 реверс 330 А 400 В/АС-3
Контактор КТИ-64003 реверс 400 А 230 В/АС-3
Контактор КТИ-64003 реверс 400 А 400 В/АС-3
Контактор КТИ-65003 реверс 500 А 230 В/АС-3
Контактор КТИ-65003 реверс 500 А 400 В/АС-3
Контактор КТИ-76303 реверс 630 А 230 В/АС-3
Контактор КТИ-76303 реверс 630 А 400 В/АС-3
Технические характеристики
Параметры |
КТИ-5115 |
КТИ-5150 |
КТИ-5185 |
КТИ-5225 |
КТИ-5265 |
КТИ-5330 |
КТИ-6400 |
КТИ-6500 |
КТИ-7630 |
|
Номинальное рабочее напряжение переменного тока Ue, В |
230; 400; 660 |
|||||||||
Номинальное напряжение изоляции Ui, В |
1000 |
|||||||||
Номинальный рабочий ток Iе, категория применения АС-3 |
115 |
150 |
185 |
225 |
265 |
330 |
400 |
500 |
630 |
|
Номинальная нагрузка |
230 В |
30 |
40 |
55 |
63 |
75 |
100 |
110 |
147 |
200 |
400 В |
55 |
75 |
90 |
110 |
132 |
160 |
200 |
250 |
335 |
|
660 В |
80 |
100 |
110 |
129 |
160 |
220 |
280 |
335 |
400 |
|
Макс. кратковременная нагрузка (t< 1 с), А |
920 |
1200 |
1480 |
1800 |
2120 |
2640 |
3200 |
4000 |
5040 |
|
Повторно-кратковременный режим, циклов оперирования в час |
120 |
|||||||||
Номинальное напряжение катушки управления Uc, В |
230, 400 |
|||||||||
Электрическая износоустойчивость, млн. ком. циклов |
АС-3 |
0,5 |
0,5 |
0,5 |
0,4 |
0,4 |
0,4 |
0,3 |
0,3 |
0,3 |
АС-1 |
0,3 |
0,3 |
0,3 |
0,3 |
0,3 |
0,25 |
0,25 |
0,2 |
0,15 |
|
Механическая износоустойчивость, млн. ком. циклов |
1 |
1 |
1 |
1 |
1 |
1 |
0,8 |
0,8 |
0,8 |
|
