Контакторы серии КТ6600И и КТП6600И

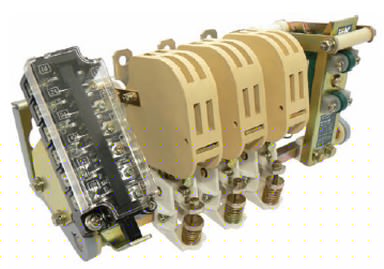

Контакторы электромагнитные серии КТ6600И (с катушкой управления переменным током), КТП6600И (с катушкой управления постоянным током) - коммутационные устройства открытого исполнения с естественным воздушным охлаждением общего назначения на токи нагрузки от 100 до 500 А и напряжения до 400 В переменного тока частоты 50 Гц. Выпускаются в двух-, трех-, четырех- и пяти полюсном исполнениях в пяти типоразмерах, в конструкции которых предусмотрен блок дополнительных контактов для включения и отключения цепей сигнализации и автоматики. Контакторы предназначены для использования в крановом электрооборудовании, подстанциях и в распределительных устройствах производственного назначения.
Дополнительно по теме
Технические характеристики
Параметры |
КТ6610И, КТП6610И |
КТ6620И, КТП6620И |
КТ6630И, КТП6630И |
КТ6640И, КТП6640И |
КТ6650И |
|
Номинальное рабочее напряжение частоты 50 Гц Ue, В |
400 |
|||||
Номинальный рабочий ток Ie, А |
АС-3 |
100 |
150 |
250 |
400 |
500 |
АС-4 |
35 |
52 |
85 |
140 |
170 |
|
Количество полюсов |
2, 3, 4, 5 |
|||||
Условный ток короткого замыкания Inc, кА |
5 |
10 |
10 |
10 |
18 |
|
Защита от сверхтоков - предохранитель gG, А |
125 |
200 |
400 |
500 |
630 |
|
Максимальная частота коммутаций, циклов/ч |
600 |
600 |
600 |
300 |
300 |
|
Механическая износостойкость, млн. циклов |
3 |
1 (0,1 для 4- и 5-полюсных) |
||||
Электрическая износостойкость, млн. циклов |
0,3 |
0,15 (0,05 для 4- и 5-полюсных) |
||||
Технические характеристики дополнительных контактов |
||||||
Количество дополнительных контактов |
Зз+Зр (5з +1р, 4з+2р, 2з+4р, 1з+5р) |
|||||
Номинальное напряжение, В |
АС-13 |
400 |
||||
DC-15 |
230 |
|||||
Номинальный рабочий ток ln, А |
АС-13 |
5 |
||||
DC-15 |
3 |
|||||
Условный ток короткого замыкания, А |
1000 |
|||||
Сечение присоединяемых проводников, мм кв. |
1,5...4 |
|||||
Технические характеристики цепи управления контакторов КТ
Параметры |
КТ6610И |
КТ6620И |
КТ6630И |
КТ6640И |
КТ6650И |
||||||
Количество полюсов |
2,3 |
4,5 |
2,3 |
4,5 |
2,3 |
4,5 |
2,3 |
4,5 |
2,3 |
4,5 |
|
Номинальное напряжение катушки управления Uc, В |
36, 127, 220, 380 |
||||||||||
Диапазоны напряжения управления |
срабатывание |
(0,85...1,1) Uc |
|||||||||
отпускание |
(0,2...0,75) Uc |
||||||||||
Мощность потребления катушки, ВА |
срабатывание |
920 |
1200 |
1100 |
1450 |
2100 |
2400 |
4000 |
9000 |
5600 |
10000 |
удержание |
75 |
125 |
85 |
100 |
105 |
175 |
150 |
230 |
200 |
330 |
|
Технические характеристики цепи управления контакторов КТП
Параметры |
КТП6610И |
КТП6620И |
КТП6630И |
КТП6640И |
|||||
Количество полюсов |
2,3 |
4,5 |
2,3 |
4,5 |
2,3 |
4,5 |
2,3 |
4,5 |
|
Номинальное напряжение катушки управления Uc, В |
24, 48, 110, 220 |
||||||||
Диапазоны напряжения управления |
срабатывание |
(0,85...1,1) Uc |
|||||||
отпускание |
(0,1...0,75) Uc |
||||||||
Мощность потребления катушки, ВА |
срабатывание |
200 |
440 |
250 |
445 |
300 |
455 |
510 |
580 |
удержание |
20 |
30 |
45 |
55 |
50 |
65 |
55 |
75 |
|
