Применение контакторов
Методика подбора аналогов
1. Основными параметрами, по которым осуществляют выбор контакторов, являются:
- номинальное рабочее напряжение сети,
- номинальный рабочий ток,
- напряжение катушки управления,
- количество/вид дополнительных контактов.
2. При составлении таблицы замен учитывались следующие нюансы:
- Некоторые типы отечественных контакторов не совпадают по значениям номинальных токов с контакторами КМИ/КТИ. Поэтому, в качестве замены можно предлагать типы КМИ/КТИ, близкие к необходимым параметрам номинального тока. Замену рекомендуется осуществлять таким образом, чтобы номинальный рабочий ток контакторов КМИ/КТИ был больше номинального рабочего тока аналога.
- В ассортимент отечественных производителей отдельными позициями входят изделия с так называемыми дополнительными устройствами - это электротепловое реле или группы дополнительных контактов. Контакторы серии КМИ могут комплектоваться дополнительными устройствами. Однако, дополнительные устройства предлагаются отдельными позициями по прайс-листу. Соответственно, и цена контактора в сборе будет повышена. Например, ПМ12-010200 представляет из себя комплектное устройство в виде контактора и электротеплового реле. Чтобы предложить клиенту замену, можно предложить КМИ 10910 вместе с тепловым реле серии РТИ.
- В графе замены "КМИ/КТИ" при указании тепловых реле РТИ дается несколько изделий, например, РТИ (1301-1314)*. Это означает, что перед тем, как предложить клиенту тепловое реле, необходимо выяснить какое значение тока уставки его интересует. После этого уже подобрать необходимое реле РТИ.
Дополнительно по теме
Таблица замены отечественных контакторов и пускателей
Габарит по типоиспо- лнениям КМИ/КТИ |
КМИ/КТИ |
ПМ12 |
ПМЕ |
ПМА |
ПМЛ |
ПМ12 (токи свыше 100А) |
Габарит 1 |
||||||
Номиналь-ный рабочий ток 9 А |
КМИ 10910 КМИ 10910+ПКИ-11 КМИ 10910+ПКИ-04 КМИ 10910+ПКИ-40 КМИ 10910+ПКИ-20 КМИ 10910+ПКИ-11 КМИ 10911 КМИ 10910+РТИ (1301-1314)* КМИ 10910+РТИ (1301-1314)*+ПКИ-11 КМИ 10910+РТИ (1301-1314)*+ПКИ-04 КМИ 10910+РТИ (1301-1314)*+ПКИ-40 КМИ 10910+РТИ (1301-1314)*+ПКИ-20 КМИ 10910+РТИ (1301-1314)*+ПКИ-11 КМИ 10911+КМИ 10911+МБ-09-32+ ПКИ-22+ПКИ-22 КМИ 10910+КМИ 10910+МБ-09-32+ ПКИ-40+ПКИ-04 КМИ 10910+КМИ 10910+МБ-09-32+ ПКИ-22+ПКИ-22 КМИ 10911+КМИ 10911+МБ-09-32 КМИ 10911+КМИ 10911+ МБ-09-32+ РТИ (1301-1314)*+РТИ (1301-1314)*+ ПКИ-40+ПКИ-04 КМИ 10910+КМИ 10910+ МБ-09-32+ РТИ (1301-1314)*+РТИ (1301-1314)*+ ПКИ-40+ПКИ-04 КМИ 10910+КМИ 10910+ МБ-09-32+ РТИ (1301-1314)*+РТИ (1301-1314)*+ ПКИ-40+ПКИ-04 КМИ-10910 КМИ-10911 КМИ-10960 КМИ 10910+ПКИ-22 КМИ 10910+РТИ (1301-1314)*+ПКИ-22 КМИ 10910+КМИ 10910+МБ-09-32+ ПКИ-40+ПКИ-04 КМИ 10910+КМИ 10910+ МБ-09-32+ РТИ (1301-1314)*+РТИ (1301-1314)*+ ПКИ-40+ПКИ-04 КМИ 10911+КМИ 10911+МБ-09-32 |
ПМ12-010100 (1з) ПМ12-010100(1з+2р) ПМ12-010100 (1з+4р) ПМ12-010100(5з) ПМ12-010100 (Зз) ПМ12-010100 (2з+1р) ПМ12-010101 (1р) ПМ12-010200 (1з) ПМ12-010200 (1з+2р) ПМ12-010200(1з+4р) ПМ12-010200 (5з) ПМ12-010200 (Зз) ПМ12-010200 (2з+1р) ПМ12-010501 (2з+4р) ПМ12-010500 (6з+4р) ПМ12-010500 (4з+2р) ПМ12-010501 (2р) ПМ12-010601 (2з+4р) ПМ12-010600(6з+4р) ПМ12-010600 (4з+2р) ПМ12-010150 (1з) ПМ12-010151 (1р) ПМ12-010220(1з) ПМ12-010100 (Зз+2р) ПМ12-010200 (Зз+2р) ПМ12-010500 (6з+4р) ПМ12-010600 (6з+4р) ПМ12-010551 (2р) |
ПМЕ-ОИМ ПМЕ-041М ПМЕ-071М ПМЕ-012М ПМЕ-042М ПМЕ-072М ПМЕ-073М ПМЕ-074М ПМЕ-111 ПМЕ-112 ПМЕ-113 ПМЕ-114 |
ПМА-0100 ПМА-0108 ПМА-0102 ПМА-0103 ПМА-0106 ПМА-0107 ПМА-0200 ПМА-0208 ПМА-0202 ПМА-0203 ПМА-0206 ПМА-0207 ПМА-0304 ПМА-0305 ПМА-0404 ПМА-0405 ПМА-0101 ПМА-0201 ПМА-0304 ПМА-0404 |
ПМЛ-1100 ПМЛ-1101 ПМЛ-1501 ПМЛ-1160М ПМЛ-1161М ПМЛ-1220 ПМЛ-1561М |
|
Номиналь-ный рабочий ток 12 А |
КМИ 11210 КМИ 11211 КМИ 11260 |
Прямых аналогов нет. Можно предлагать на замену контакторов/пускателей с меньшими значениями номинального тока. В этих случаях дополнительные устройства остаются без изменений |
||||
Номиналь-ный рабочий ток 18 А |
КМИ 11810 КМИ 11811 КМИ 11860 |
Прямых аналогов нет. Можно предлагать на замену контакторов/пускателей с меньшими значениями номинального тока. В этих случаях дополнительные устройства остаются без изменений |
||||
Габарит 2 |
||||||
Номиналь-ный рабочий ток 25 А |
КМИ 22510 КМИ 22510+ПКИ-22 КМИ 22511 КМИ 22510+РТИ (1301-1322)*+ПКИ-22 КМИ 22560 КМИ 22511+КМИ 22511+МБ-09-32+ ПКИ-22+ПКИ-22 КМИ 22511+КМИ 22511+МБ-09-32+ РТИ (1301-1322)*+РТИ (1301-1322)*+ ПКИ-22+ПКИ-22 КМИ 22510 КМИ 22511 КМИ 22511+КМИ 22511+МБ-09-32 КМИ 22560 КМИ 22511+КМИ 22511+МБ-09-32 КМИ 22560 |
ПМ12-025100(1з) ПМ12-025100 (Зз+2р) ПМ12-025101 (1р) ПМ12-025200 (Зз+2р) ПМ12-025220(1з) ПМ12-025501 (4з+6р) ПМ12-025601 (4з+6р) ПМ12-025150(1з) ПМ12-025151 (1р) ПМ12-025501 (2р) ПМ12-025260(1з) ПМ12-025551 (2р) ПМ12-025220(1з) |
ПМЕ-211 ПМЕ-212 ПМЕ-213 ПМЕ-214 ПМЕ-226 ПМЕ-236 |
ПМЛ-2100 ПМЛ-2101 ПМЛ-2220 ПМЛ-2160М ПМЛ-2161М ПМЛ-2501 ПМЛ-2561М |
||
Номиналь-ный рабочий ток 32 А |
КМИ 23210 КМИ 23211 КМИ 23260 |
Прямых аналогов нет. Можно предлагать на замену контакторов/пускателей с меньшими значениями номинального тока. В этих случаях дополнительные устройства остаются без изменений |
||||
Габарит 3 |
||||||
Номиналь-ный рабочий ток 40 А |
КМИ 34012 КМИ 34012+ПКИ-22 КМИ34012+ПКИ-11 КМИ 34012 КМИ 34012+РТИ 3353+ПКИ-22 КМИ 34062 КМИ 34012+КМИ 34012+МБ-09-32+ ПКИ-11+ПКИ-11 КМИ 34012+КМИ 34012+МБ-09-32+ ПКИ-22+ПКИ-22 КМИ 34012+КМИ 34012+МБ-09-32+ РТИ 3353+РТИ 3353+ПКИ-22+ПКИ-22 КМИ-34062 КМИ 34062 КМИ 34062 |
ПМ12-040150(1з) ПМ12-040150 (Зз+2р) ПМ12-040150 (2з+1р) ПМ12-040151 (1р) ПМ12-040200 (Зз+2р) ПМ12-040220(1з) ПМ12-040550 (4з+2р) ПМ12-040550 (6з+4р) ПМ 12-040600 (6з+4р) ПМ12-040220 (2з+1р) ПМ12-040260 (2з+1р) ПМ12-040220 (2з+1р) |
ПМЕ-311 ПМЕ-312 ПМЕ-313 ПМЕ-314 ПМЕ-326 ПМЕ-336 |
ПМА-3100(3102) ПМА-3200(3202) ПМА-3300(3302) ПМА-3400(3402) ПМА-3230(3232) ПМА-3240(3242) |
ПМЛ-3100 ПМЛ-3500 ПМЛ-3220 |
|
Номиналь-ный рабочий ток 50 А |
КМИ 35012 КМИ 35062 |
Прямых аналогов нет. Можно предлагать на замену контакторов/пускателей с меньшими значениями номинального тока. В этих случаях дополнительные устройства остаются без изменений |
||||
Габарит 4 |
||||||
Номиналь-ный рабочий ток 65 А |
КМИ 46512 КМИ 46512+РТИ (3353-3361)*+ПКИ-11 КМИ 46512+КМИ 46512+МБ-40-95+ РТИ (3353-3361)*+РТИ (3353-3361)* КМИ 46512 КМИ 46562 |
ПМ12-063151 (2з+2р) ПМ12-063201 (2з+2р) ПМ12-063601 (2з+2р) ПМ12-063261 (2з+2р) ПМ12-063221 (2з+2р) |
ПМЕ-411 ПМЕ-412 ПМЕ-414 ПМЕ-426 ПМЕ-436 |
ПМА-4100(4102) ПМА-4200(4202) ПМА-4400(4402) ПМА-4600(4602) ПМА-4230(4232) ПМА-4240(4242) |
ПМЛ-4100 ПМЛ-4220 |
|
Номиналь-ный рабочий ток 80 А |
КМИ 48012 КМИ 48012+КМИ 48012+МБ-40-95 |
ПМЛ-4160ДМ ПМЛ-4560 |
||||
Номиналь-ный рабочий ток 95 А |
КМИ 49512 КМИ 46562 |
Прямых аналогов нет. Можно предлагать на замену контакта ров/пускателей с меньшими значениями номинального тока. В этих случаях дополнительные устройства остаются без изменений |
||||
Габарит 5 |
||||||
Номиналь-ный рабочий ток 115 А |
КТИ 5115 КТИ 51153 реверс |
ПМ12-100150 УЗ В ПМ12-100500 УЗ В |
||||
Номиналь-ный рабочий ток 150 А |
КТИ 5150 КТИ 5150+ПКИ-22 КТИ 5150+ПКИ-11 КТИ 51503 КТИ 51503+ПКИ-11+ПКИ-11 КТИ 51503+ПКИ-22+ПКИ-22 |
ПМ12-125150 (2з+2р) ПМ12-125500 (2з+2р) ПМ12-125500 (4з+4р) |
ПМЛ-5100 ПМЛ-5101 ПМЛ-5102 ПМЛ-5500 ПМЛ-5501 ПМЛ-5502 |
ПМ12-160150 УЗ В ПМ12-100150 ПМ12-160500 УЗ В ПМ12-100500 |
||
Номиналь-ный рабочий ток 185 А |
КТИ 5185 КТИ5185+ПКИ-11 КТИ 51853 КТИ51853+ПКИ-11 |
ПМЛ-6100 ПМЛ-6101 ПМЛ-6500 ПМЛ-6501 |
||||
Номиналь-ный рабочий ток 225 А |
КТИ 5225 КТИ 52253 |
Прямых аналогов нет. Можно предлагать на замену контакторов/пускателей с меньшими значениями номинального тока. В этих случаях дополнительные устройства остаются без изменений |
||||
Номиналь-ный рабочий ток 265 А |
КТИ 5265 КТИ 52653 КТИ 52653+ПКИ-11 |
ПМЛ-7100 ПМЛ-7101 ПМЛ-7102 |
ПМ12-250150 УЗ В ПМ12-250500 УЗ В |
|||
Номиналь-ный рабочий ток 330 А |
КТИ 5330 КТИ 53303 |
Прямых аналогов нет. Можно предлагать на замену контакторов/пускателей с меньшими значениями номинального тока. В этих случаях дополнительные устройства остаются без изменений |
||||
Габарит 6 |
||||||
КТИ 6400 КТИ 64003 КТИ 6500 КТИ 65003 |
Прямых аналогов нет |
|||||
Габарит 7 |
||||||
КТИ 7630 |
Прямых аналогов нет |
|||||
Применение контакторов серий КМИ и КТИ в цепях освещения
Лампы накаливания и галогенные лампы
Типоисполнение контактора |
Максимальное количество ламп мощностью Р (Вт), шт |
|||||||
60 |
75 |
100 |
150 |
200 |
300 |
500 |
1000 |
|
КМИ |
||||||||
КМИ-10910, КМИ-10911 КМИ-11210, КМИ-11211 КМИ-11810, КМИ-11811 КМИ-22510, КМИ-22511 КМИ-23210, КМИ-23211 КМИ-34012 КМИ-35012, КМИ-46512 КМИ-48012, КМИ-49512 |
59 59 77 92 129 163 207 296 |
47 47 61 73 103 129 164 235 |
35 35 46 55 77 97 124 177 |
23 23 30 36 51 64 82 117 |
17 17 23 27 38 48 62 88 |
11 11 15 18 25 31 40 57 |
7 7 9 11 15 19 24 34 |
3 3 4 5 7 9 12 17 |
КТИ |
||||||||
КТИ-5115 КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630 |
430 466 710 770 888 1006 1274 1718 2328 |
340 370 564 610 704 800 1010 1364 1850 |
256 280 426 462 532 604 764 1030 1396 |
170 184 282 304 352 400 504 682 924 |
126 138 210 228 262 298 378 508 690 |
82 90 136 148 170 194 244 330 448 |
50 54 82 90 104 118 148 200 272 |
24 26 40 44 52 58 74 100 136 |
Типоисполнение контактора |
Максимальное количество ламп мощностью Р (Вт), шт |
|||||||||
без компенсации |
с параллельной компенсацией |
|||||||||
20 |
40 |
65 |
80 |
110 |
20 |
40 |
65 |
80 |
110 |
|
Люминесцентные лампы с ПРА (одноламповые светильники) |
||||||||||
КМИ |
||||||||||
КМИ-10910, КМИ-10911 КМИ-11210, КМИ-11211 КМИ-11810, КМИ-11811 КМИ-22510, КМИ-22511 КМИ-23210, КМИ-23211 КМИ-34012 КМИ-35012, КМИ-46512 КМИ-48012, КМИ-49512 |
41 41 53 66 89 112 143 205 |
35 35 46 57 77 97 124 177 |
22 22 30 37 50 62 80 114 |
20 20 26 32 43 55 70 100 |
13 13 17 21 29 36 46 66 |
94 94 123 152 205 258 329 470 |
61 61 80 100 134 169 215 367 |
38 38 50 61 83 104 133 190 |
30 30 40 50 67 84 107 153 |
22 22 29 36 48 61 77 111 |
КТИ |
||||||||||
КТИ-5115, КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630 |
410 492 532 614 696 882 1190 1612 |
354 426 462 532 604 764 1030 1398 |
228 274 296 342 388 490 662 698 |
200 240 260 300 340 430 580 786 |
132 160 172 200 226 286 386 524 |
940 1128 1224 1412 1600 2024 2728 3700 |
614 738 800 922 1046 1322 1724 2418 |
380 456 490 570 648 818 1104 1498 |
306 368 400 462 522 662 892 1210 |
222 266 288 332 378 478 644 874 |
Люминесцентные лампы (одноламповые светильники) |
||||||||||
КМИ |
||||||||||
КМИ-10910, КМИ-10911 КМИ-11210, КМИ-11211 КМИ-11810, КМИ-11811 КМИ-22510, КМИ-22511 КМИ-23210, КМИ-23211 КМИ-34012 КМИ-35012, КМИ-46512 КМИ-48012, КМИ-49512 |
37 37 48 60 97 102 130 186 |
29 29 38 47 63 80 101 145 |
20 20 26 32 43 55 70 100 |
16 16 22 27 36 46 58 84 |
11 11 15 18 25 31 40 57 |
84 84 110 136 184 231 294 421 |
55 55 72 89 101 151 193 275 |
34 34 45 56 76 95 121 173 |
28 28 36 45 61 77 98 140 |
20 20 26 32 44 55 70 101 |
КТИ |
||||||||||
КТИ-5115, КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630 |
372 446 484 558 632 800 1078 1462 |
290 348 378 436 494 624 844 1144 |
200 240 260 300 340 430 580 786 |
168 202 218 252 286 362 488 662 |
114 136 148 170 194 246 330 448 |
842 1010 1094 1262 1432 1810 2442 3310 |
550 662 716 828 938 1186 1600 2168 |
346 416 452 522 590 748 1008 1366 |
280 336 364 420 476 604 814 1104 |
202 242 262 304 344 434 586 796 |
Типоисполнение контактора |
Максимальное количество ламп мощностью Р (Вт), шт |
|||||||||
без компенсации |
с параллельной компенсацией |
|||||||||
2х20 |
2х40 |
2х65 |
2х80 |
2х110 |
2х20 |
2х40 |
2х65 |
2х80 |
2х110 |
|
Люминесцентные лампы с ПРА (двухламповые светильники) |
||||||||||
КМИ |
||||||||||
КМИ-10910, КМИ-10911 КМИ-11210, КМИ-11211 КМИ-11810, КМИ-11811 КМИ-22510, КМИ-22511 КМИ-23210, КМИ-23211 КМИ-34012 КМИ-35012, КМИ-46512 КМИ-48012, КМИ-49512 |
2x36 2x36 2x46 2x58 2x78 2x100 2x126 2x180 |
2x18 2x18 2x24 2x30 2x42 2x52 2x68 2x96 |
2x10 2x10 2x14 2x18 2x26 2x32 2x40 2x58 |
2x8 2x8 2x12 2x14 2x20 2x26 2x34 2x48 |
2x6 2x6 2x8 2x10 2x14 2x18 2x24 2x36 |
2x60 2x60 2x80 2x100 2x134 2x168 2x214 2x306 |
2x32 2x32 2x42 2x54 2x72 2x90 2x116 2x166 |
2x20 2x20 2x26 2x32 2x44 2x56 2x70 2x102 |
2x16 2x16 2x20 2x26 2x36 2x44 2x58 2x82 |
2x12 2x12 2x16 2x20 2x26 2x32 2x42 2x60 |
КТИ |
||||||||||
КТИ-5115, КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630 |
2x360 2x436 2x472 2x544 2x618 2x782 2x1054 2x1430 |
2x194 2x234 2x254 2x296 2x332 2x420 2x566 2x766 |
2x118 2x142 2x154 2x178 2x202 2x256 2x346 2x468 |
2x96 2x116 2x126 2x146 2x166 2x210 2x282 2x384 |
2x72 2x86 2x94 2x108 2x124 2x156 2x210 2x286 |
2x614 2x738 2x800 2x922 2x1046 2x1322 2x1784 2x2418 |
2x332 2x400 2x432 2x500 2x566 2x716 2x966 2x1310 |
2x204 2x246 2x266 2x308 2x348 2x440 2x594 2x806 |
2x166 2x200 2x216 2x250 2x282 2x358 2x482 2x654 |
2x122 2x148 2x160 2x184 2x208 2x264 2x356 2x484 |
Люминесцентные лампы (двухламповые светильники) |
||||||||||
КМИ |
||||||||||
КМИ-10910, КМИ-10911 КМИ-11210, КМИ-11211 КМИ-11810, КМИ-11811 КМИ-22510, КМИ-22511 КМИ-23210, КМИ-23211 КМИ-34012 КМИ-35012, КМИ-46512 КМИ-48012, КМИ-49512 |
2x32 2x32 2x42 2x52 2x70 2x88 2x112 2x160 |
2x16 2x16 2x22 2x26 2x36 2x46 2x58 2x84 |
2x10 2x10 2x12 2x16 2x22 2x28 2x36 2x52 |
2x8 2x8 2x10 2x12 2x18 2x22 2x30 2x42 |
2x6 2x6 2x8 2x10 2x12 2x16 2x20 2x30 |
2x56 2x56 2x74 2x92 2x124 2x156 2x200 2x234 |
2x30 2x30 2x40 2x50 2x66 2x84 2x106 2x152 |
2x18 2x18 2x24 2x30 2x40 2x50 2x64 2x92 |
2x14 2x14 2x18 2x24 2x32 2x40 2x52 2x74 |
2x10 2x10 2x14 2x18 2x24 2x30 2x38 2x54 |
КТИ |
||||||||||
КТИ-5115, КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630 |
2x320 2x384 2x416 2x480 2x544 2x688 2x928 2x1258 |
2x170 2x204 2x220 2x254 2x288 2x366 2x494 2x668 |
2x104 2x126 2x136 2x158 2x178 2x226 2x304 2x414 |
2x86 2x102 2x112 2x128 2x146 2x184 2x248 2x338 |
2x60 2x74 2x80 2x92 2x104 2x132 2x178 2x242 |
2x570 2x686 2x742 2x856 2x970 2x1228 2x1656 2x2246 |
2x306 2x368 2x400 2x462 2x522 2x662 2x892 2x1210 |
2x186 2x222 2x242 2x278 2x316 2x400 2x540 2x730 |
2x150 2x180 2x196 2x226 2x256 2x324 2x438 2x592 |
2x110 2x132 2x144 2x166 2x188 2x238 2x322 2x436 |
Типоисполнение контактора |
Максимальное количество ламп мощностью Р (Вт), шт |
|||||||||
без компенсации |
с параллельной компенсацией |
|||||||||
150 |
250 |
400 |
700 |
1000 |
150 |
250 |
400 |
700 |
1000 |
|
КМИ |
||||||||||
КМИ-10910, КМИ-10911 КМИ-11210, КМИ-11211 КМИ-11810, КМИ-11811 КМИ-22510, КМИ-22511 КМИ-23210, КМИ-23211 КМИ-34012 КМИ-35012, КМИ-46512 КМИ-48012, КМИ-49512 |
4 6 7 10 13 17 22 30 |
2 3 4 5 8 10 13 18 |
1 2 3 3 5 6 8 12 |
- 1 1 2 2 3 4 6 |
- - 1 1 2 2 3 4 |
6 10 17 22 30 39 50 70 |
3 6 12 13 18 23 30 42 |
2 2 6 8 11 15 19 27 |
1 1 2 4 6 8 10 15 |
- - 1 2 4 6 7 10 |
КТИ |
||||||||||
КТИ-5115, КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630 |
62 88 96 ПО 124 158 214 312 |
36 52 56 66 74 94 126 186 |
24 34 36 42 48 60 80 118 |
12 18 20 24 26 34 46 68 |
8 14 16 18 20 24 32 48 |
142 200 216 250 282 358 482 708 |
84 120 130 150 170 214 290 424 |
54 76 82 94 108 136 184 270 |
30 42 46 54 60 76 104 152 |
20 30 32 38 42 54 74 108 |
Применение контакторов серий КМИ и КТИ в нагревательных цепях
Нагревательная цепь содержит один или более нагревательных элементов, включаемых контактором. Особенность применения состоит в незначительных пусковых токах и отсутствии токов перегрузки. Поэтому для них требуется только защита от токов короткого замыкания.
Однофазная двухполюсная коммутация |
||||
Электрическая схема |
Типоисполнение контактора |
Максимальная мощность в зависимости от напряжения Р, кВт |
||
230 |
400 |
690 |
||
|
КМИ-10910, КМИ-10911 КМИ-11210, КМИ-11211 КМИ-11810, КМИ-11811 КМИ-22510, КМИ-22511 КМИ-23210, КМИ-23211 КМИ-34012 КМИ-35012 КМИ-46512 КМИ-48012 КМИ-49512 КТИ-5115, КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630 |
3 4 5 6 8,5 11 13 14 20 25 44 48 52 60 75 86 116 170 |
5,5 7 9 11 15 19 20 24 35 40 76 83 90 104 130 145 200 290 |
9,5 12 15,5 19 25,5 33 37 41,5 61 80 118 130 145 160 200 230 310 450 |
Трехфазная коммутация |
||||
|
КМИ-10910, КМИ-10911 КМИ-11210, КМИ-11211 КМИ-11810, КМИ-11811 КМИ-22510, КМИ-22511 КМИ-23210, КМИ-23211 КМИ-34012 КМИ-35012 КМИ-46512 КМИ-48012 КМИ-49512 КТИ-5115, КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630 |
4,5 6 8 11 15 19 21 24 34 40 76 82 90 103 130 149 200 294 |
8 11 15,5 19 26 32 38 41 59 70 131 143 155 179 225 256 346 509 |
13.5 20,5 27 33 44 57 64 72 105 130 206 220 250 275 345 395 530 780 |
Применение контакторов серий КМИ и КТИ для коммутации первичных обмоток трехфазных низковольтных трансформаторов
При включении трансформатора происходит пиковый бросок тока, а затем спадающий экспоненциально до установившегося значения. Максимальный ток намагничивания трансформатора должен быть ниже значений, приведенных в таблице. Максимальная частота коммутаций - 120 циклов/час.
Типоисполнение контактора |
Максимальный пиковый ток при включении, А |
Номинальная мощность в зависимости от напряжения Р, кВА |
||
230 |
400 |
690 |
||
КМИ |
||||
КМИ-10910, КМИ-10911 КМИ-11210, КМИ-11211 КМИ-11810, КМИ-11811 КМИ-22510, КМИ-22511 КМИ-23210, КМИ-23211 КМИ-34012 КМИ-35012 КМИ-46512 КМИ-48012 КМИ-49512 |
350 350 420 630 770 1100 1250 1400 1550 1650 |
4 4 5 7 8,5 14 16 18 19,5 19,5 |
7 7 8 12,5 15 24 27 31 34 34 |
12 12 14 21,5 26,5 42 48 53 59 59 |
КТИ |
||||
КТИ-5115 КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630 |
1800 2000 2900 3300 3800 5000 6300 7700 9000 |
25 25 40 45 50 65 75 100 120 |
50 50 75 80 90 120 130 170 200 |
80 80 120 130 140 170 200 270 350 |
Типовые решения схем управления на базе промышленного оборудования

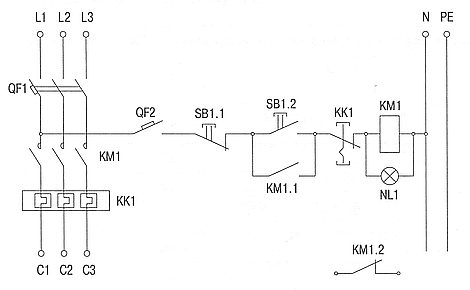

1 нагрузка, 1 линия питания
Электрическая схема использования контактора КМ1 для ручного включения контактами кнопки (SB1.2) и ручного отключения контактами кнопки (SB1.1) - 1 (одной) нагрузки (С1-С2-СЗ) с питанием от 1 (одной) линии питания (L1-L2-L3) и с защитой от К.З. автоматическим выключателем (QF1) и от перегрузок тепловым реле (КК1), а также со световой индикацией положения "Включено" индикаторной лампой (NL1).
В резерве, дополнительно, остается один замкнутый контакт КМ1 - КМ1.2.
Применяется на контакторах КМИ-34012...КМИ-49512.

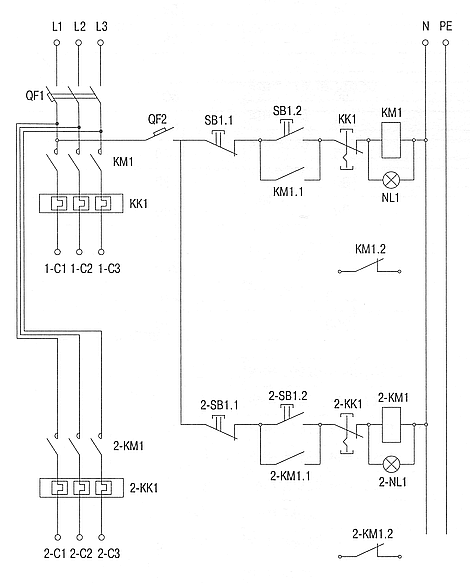

2 нагрузки, 1 линия питания
Электрическая схема использования контакторов 1-КМ1 и 2-КМ1 для ручного включения контактами кнопки, соответственно, (1-SB1.2, 2-SB1.2) и ручного отключения контактами кнопки, соответственно, (1-SB1.1, 2-SB1.1) - двух нагрузок (1-С1-С2-СЗ, 29-С1-С2-СЗ) с питанием от одной линии питания (L1-L2-L3) и с защитой от К.З. автоматическими выключателями (QF1) и от перегрузок тепловыми реле (1-КК1, 2-КК1), а также со световой индикацией положения "Включено" индикаторными лампами, соответственно, (1-NL1, 2-NL1).
В резерве, дополнительно, остается один замкнутый контакт 1-КМ1 - 1-КМ1.2 и один замкнутый контакт 2-КМ1 - 2-КМ1.2.
Применяется на контакторах КМИ-34012 -г КМИ-49512.

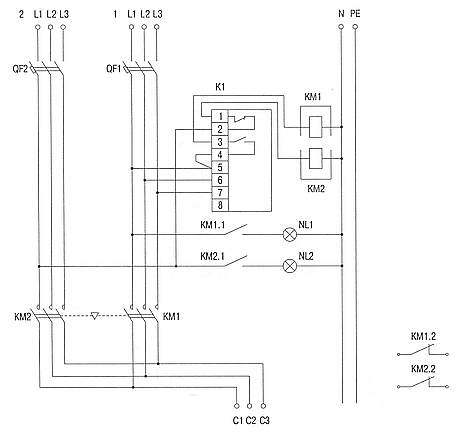

Схема АВР с контролем напряжения в рабочей цепи
Электрическая схема АВР на 2-х контакторах (КМ1, КМ2) с механической блокировкой, с основным (1-L1-L2-L3) и резервным (2-L1-L2-L3) вводами, с контролем напряжения на "рабочем вводе" 1 реле контроля фаз (К1, типа ЕЛ-11) и с защитой от К.З. автоматическими выключателями (QF1, QF2), а также световой индикацией наличия напряжения на вводах, индикаторными лампами (NL1, NL2), соответственно.
В резерве, дополнительно, остается один замкнутый контакт КМ1 - КМ1.2 и один замкнутый контакт КМ2 -КМ2.2.
Применяется на контакторах КМИ-34012...КМИ-49512.

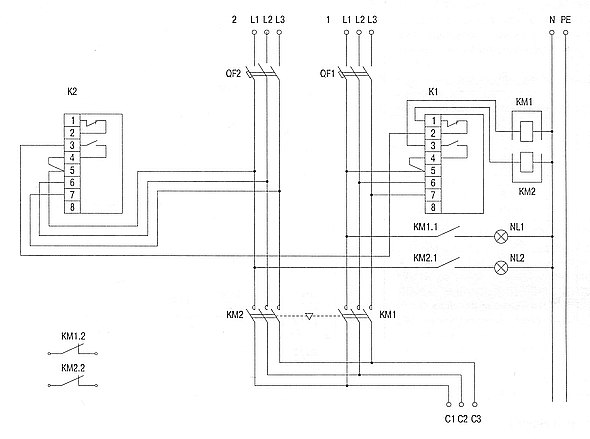

Электрическая схема АВР с контролем напряжения питающих цепей
Электрическая схема АВР на двух контакторах (КМ1, КМ2) с механической блокировкой, с основным (1-L1-L2-L3) и резервным (2-L1-L2-L3), с контролем напряжения в рабочей и резервной цепи посредством реле контроля фаз (K1, К2 типа ЕЛ-11) и защитой от К.З. автоматическими выключателями (QF1, QF2), а также световой индикацией наличия напряжения на вводах, индикаторными лампами (NL1, NL2), соответственно.
В резерве дополнительно, остается один замкнутый контакт КМ1 - КМ1.2 и один замкнутый контакт КМ2 - КМ1.2.
Применяется на контакторах КМИ-34012...КМИ-49512.
