Контакторы КМИ в оболочке
Контакторы КМИ с электротепловым реле в защитной оболочке
Контакторы КМИ в сборе с электротепловым реле в защитной оболочке являются комплектным устройством, состоящим из малогабаритного контактора КМИ, теплового реле РТИ. оболочки с сальниками и кнопок управления. Предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с коротко-замкнутым ротором на напряжение переменного тока до 400 В. а также для защиты электро-двигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМИ 10910…КМИ 23211 используется пластиковая оболочка, контакторов КМИ 34012…КМИ 49512 - металлическая оболочка.
Оболочка со степенью защиты IP54 позволяет использовать контактор на строительных площадках, в лакокрасочных, термических и гальванических цехах (при условии помещения аппаратуры под защитный навес). Заводская схема управления позволяет избежать ошибок при подключении на месте и сокращает время монтажа, которое ограничено только присоединением линейных питающих проводников.
Дополнительно по теме

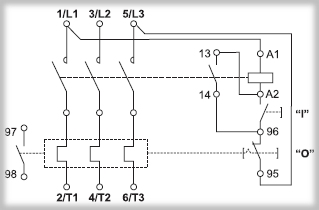

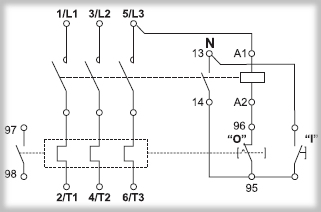

При управлении активными нагрузками (нагревательные цепи, цепи освещения), которые используют нулевой провод, рациональнее применять схему управления на 220 В.
В качестве нагрузки в большинстве случаев выступают асинхронные трехфазные двигатели с напряжением 380 В. С целью снижения денежных затрат и экономии рабочего времени рекомендуется применять данную систему управления, так как исключается необходимость использования четвертого нулевого рабочего проводника, его разделки и монтажа.
Ассортимент
Изображение |
Наименование |
Номинальный рабочий ток, А |
Номинальное напряжение катушки управления, В |
|
КМИ-10960 9А в о6олочке 220 В/АС-3 IP54 КМИ-10960 9А в о6олочке 380 В/АС-3 IP54 КМИ-11260 12А в о6олочке 220 В/АС-3 IP54 КМИ-11260 12А в о6олочке 380B/AC-3 1Р54 |
9 9 12 12 |
220 380 220 380 |
|
КМИ-1186018 А в оболочке 220 В/АС-3 IP54 КМИ-1186018 А в оболочке 380B/AC-3 IР54 КМИ-22560 25 А в оболочке 220 В/АС-3 IP54 КМИ-22560 25 А в оболочке 380B/AC-3 IР54 |
18 18 25 25 |
220 380 220 380 |
|
КМИ-23260 32 А в оболочке 220 В/АС-3 IP54 КМИ-23260 32 А в оболочке 380B/AC-3 IР54 КМИ-34062 40 А в оболочке 220 В/АС-3 IP54 КМИ-34062 40 А в оболочке 380B/AC-3 IР54 КМИ-35062 50 А в оболочке 220 В/АС-3 IP54 КМИ-35062 50 А в оболочке 380B/AC-3 IР54 КМИ-46562 65 А в оболочке 220 В/АС-3 IP54 КМИ-46562 65 А в оболочке 380B/AC-3 IР54 КМИ-48062 80 А в оболочке 220 В/АС-3 IP54 КМИ-48062 80 А в оболочке 380B/AC-3 IР54 КМИ-49562 95 А в оболочке 220 В/АС-3 IP54 КМИ-49562 95 А в оболочке 380B/AC-3 IР54 |
32 32 40 40 50 50 65 65 80 80 95 95 |
220 380 220 380 220 380 220 380 220 380 220 380 |
Технические характеристики
Параметры |
КМИ-1091(0/1) |
КМИ-1121(0/1) |
КМИ-1181(0/1) |
КМИ-2251(0/1) |
КМИ-2321(0/1) |
КМИ-34012 |
КМИ-35012 |
КМИ-46512 |
КМИ-48012 |
КМИ-49512 |
|
Номинальное рабочее напряжение переменного тока Ue, B |
230; 400; 660 |
||||||||||
Номинальное напряжение изоляции Ui, B |
660 |
||||||||||
Номинальное импульсное напряжение Uimp, kB |
6 |
||||||||||
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400B), А |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
|
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А |
25 |
25 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
Номинальная мощность по АС-3, кВт |
230В |
2,2 |
3 |
4 |
5,5 |
7,5 |
11 |
15 |
18,5 |
22 |
25 |
400В |
4 |
5,5 |
7,5 |
11 |
15 |
18,5 |
22 |
30 |
37 |
45 |
|
660В |
5,5 |
7,5 |
10 |
15 |
18,5 |
30 |
33 |
37 |
45 |
45 |
|
Макс, кратковременная нагрузка (t<1c), А |
162 |
216 |
324 |
450 |
576 |
720 |
900 |
1170 |
1440 |
1710 |
|
Условный ток короткого замыкания lnc, А |
1000 |
1000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
5000 |
5000 |
|
Защита от сверхтоков - предохранитель gG. А |
10 |
20 |
25 |
40 |
50 |
50 |
63 |
80 |
100 |
100 |
|
