Напряжение на фазах приемника



Пусть приемник соединен звездой (см. рис. 17). Проводимости фаз

Фазные напряжения при заданных линейных напряжениях определяются на топографической диаграмме положением нейтральной точки п, для определения положения которой обратимся к выражению ( 10.12).

Рассмотрим некоторые частные случаи.

Симметричный приемник при несимметричных линейных напряжениях.

При вектор напряжения

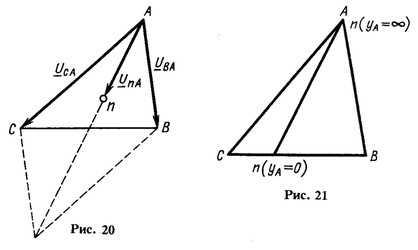

равен одной трети диагонали параллелограмма (рис. 20). Отсюда следует, что нейтральной точке n на топографической диаграмме соответствует центр тяжести треугольника линейных напряжений.

Приемник с однородными сопротивлениями фаз ()" одно из которых изменяется.

При проводимости , изменяющейся от 0 до , получим

В этом выражении все величины постоянны, кроме . При изменении аргумент остается неизменным; следовательно, направление вектора сохраняется, а длина его изменяется. Конец вектора описывает прямую линию (получается линейная диаграмма). Для построения этой прямой достаточно найти любые две точки, через ко-торые она проходит. При имеем и точка n совпадает на топографической диаграмме с точкой А (рис. 21). При получим Поэтому т. e. отличаются по фазе на 180°; следовательно, точка n находится на отрезке, соединяющем точки В и С. Ее положение на этом отрезке определяется отношением (на рис. 21 положение точки n при показано для случая ). Прямая, соединяющая точки А и n (), - это годограф, описываемый точкой и при изменении .

Приемник с неоднородными сопротивлениями фаз, одно из которых изменяется.

Пусть причем изменяется от 0 до . Напряжение

где

Выражение для совпадает по своей структуре с выражением

При изменении n конец вектора М описывает дугу окружности. Следовательно, годографом потенциала точки n при изменении будет круговая диаграмма. Выполним ее построение при симметричных линейных напряжениях.

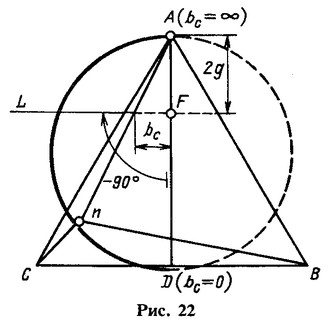

На топографической диаграмме (рис. 22) эти напряжения представлены равносторонним треугольником ABC. Отложим хорду диаграммы Началом круговой диаграммы является точка А, она соответствует , при этом вектор обращается в нуль. Конец хорды находится в точке D. Хорда AD соответствует вектору при значении переменного параметра аналогично тому, как вектор представляет собой М при n=0. Выбрав масштаб для проводимостей , отложим от начала хорды (точка А) по направлению к ее концу (точка D) отрезок AF, равный 2g, и затем из точки F под углом -y=-90° к хорде AD проведем линию изменяющегося параметра FL. Перпендикуляр, опущенный из начала диаграммы (из точки А) на линию изменяющегося параметра, совпадает с хордой и пересекается с перпендикуляром, восстановленным к середине хорды, в середине хорды. Таким образом, центр круговой диаграммы находится в середине хорды, которая в данном случае является диаметром. На топографической диаграмме показано положение точки n в частном случае при .

Напряжения на одинаковых резистивных элементах в фазах В и С получаются неодинаковыми. Если в качестве этих элементов взять лампы, то лампа в фазе В будет светить ярче, чем в фазе С.

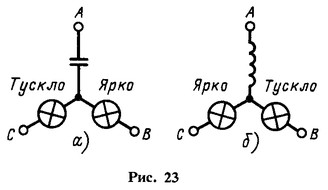

Поэтому две лампы и конденсатор, включенные по схеме рис. 23, а, применяют как указатель последовательности фаз. Напряжение на лампе, которая светит ярко, опережает по фазе напряжение на лампе, которая светит тускло.

Можно вместо конденсатора включить катушку (рис. 23, б). Накал ламп будет также неодинаковым. Однако в этом случае больший накал наблюдается у лампы, на которой напряжение отстает по фазе от напряжения на лампе, светящейся тускло. Показать это можно, заменив в фазе А (см. рис. 17) переменный емкостный элемент переменным индуктивным. Годографом потенциала точки n будет дуга окружности, показанная на диаграмме (см. рис. 22) штриховой линией.
