КАРТОГРАММА НАГРУЗОК

Картограмма нагрузок предприятия представляет собой размещенные по генеральному плану окружности, причем площади, ограниченные этими окружностями, в выбранном масштабе равны расчетным нагрузкам цехов. Для каждого цеха наносится своя окружность, центр которой совпадает с центром нагрузок цеха. Центр нагрузок цеха или предприятия является символическим центром потребления электрической энергии цеха (предприятия). Главную понизительную, распределительную и цеховые подстанции следует располагать как можно ближе к центру нагрузок, так как это позволяет приблизить высокое напряжение к центру потребления электрической энергии и значительно сократить протяженность как распределительных сетей высокого напряжения предприятия, так и цеховых электрических сетей низкого напряжения, уменьшить расход проводникового материала и снизить потери электрической энергии.

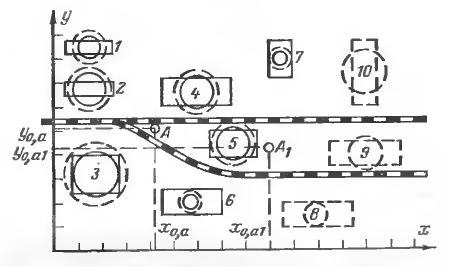

Рис. 9-1. Генеральный план промышленного предприятия с картограммой и центром электрических нагрузок. Пунктиром нанесены цеха, которые должны быть построены с учетом перспективы развития, и картограмма электрических нагрузок с учетом расширения производства на определенный срок; точка А-ЦЭН без учета расширения, А1 - ЦЭН с учетом расширения.

Картограмма электрических нагрузок позволяет проектировщику достаточно наглядно представить распределение нагрузок на территории промышленного предприятия. Как уже отмечалось, картограмма нагрузок предприятия состоит из окружностей и площадь, ограниченная каждой из этих окружностей , в выбранном масштабе m равна расчетной нагрузке соответствующего цеха : Из этого выражения радиус окружности где m - масштаб для определения площади круга.
Каждый круг может быть разделен на секторы, соответствующие осветительной и силовой нагрузкам. В этом случае картограмма дает представление не только о значении нагрузок, но и об их структуре. Общий вид картограммы дан на рис. 9-1. Однако картограммы следует наносить на генеральный план промышленного предприятия отдельно для активной и реактивной нагрузок (см. рис 9-1 и 9-2). Причиной этого является то обстоятельство, что питание активных и реактивных нагрузок производится от разных источников.
Питание активных нагрузок обеспечивается или от собственных электростанций промышленного предприятия, или от подстанций энергосистемы. Питание реактивных нагрузок осуществляется от конденсаторных батарей, располагаемых в местах потребления реактивной мощности (индуктивного характера), от перевозбужденных синхронных двигателей или синхронных компенсаторов, которые, как правило, располагаются вблизи мест потребления реактивной мощности. В этом случае следует находить центр или центры потребления реактивной мощности. Неправильный выбор места установки синхронных компенсаторов вызывает перемещение потоков реактивной мощности по элементам системы электроснабжения промышленного предприятия и вызывает значительные потери электроэнергии. На основании изложенного рекомендуется иметь два генплана: один с картограммой активных и второй с картограммой реактивных нагрузок.

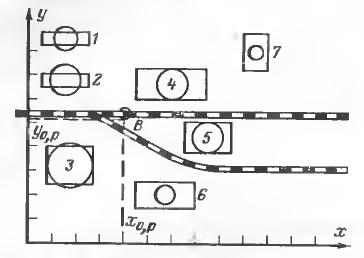

Рис. 9-2. Генеральный план промышленного предприятия с картограммой электрических реактивных нагрузок. Центр реактивных электрических нагрузок найден для случая, когда вопрос о компенсации реактивной мощности будет решаться централизованно (с использованием для этой цели синхронных компенсаторов).
Первый вариант необходим для выбора рационального места расположения питающей подстанции ГПП (ГРП), второй помогает определить рациональное размещение компенсирующих устройств (синхронных компенсаторов) в конкретной системе электроснабжения промышленного предприятия. На рис. 9-1 представлен пример выполнения картограммы для активных нагрузок. На рис. 9-2 представлен пример выполнения картограмм для реактивных нагрузок того же предприятия.
