6. ОТЧЕТНЫЕ ДОКУМЕНТЫ.

6.1. Перечень отчетных документов.

6.1.1. По результатам проведенных работ оформляются следующие виды отчетных документов:

- акт приемки оборудования из ремонта;

- перечень оборудования (приложение к акту);

- типовой объем ремонта;

- ведомость выполненных работ;

- протокол испытаний;

• перечень замененных узлов и деталей при ремонте электротехнического оборудования.

6.1.2. Ремонтная документация (ведомость выполненных работ, протокол испытаний) на каждый выключатель 10 кВ хранится в комнате мастеров на ОРУ.

6.1.3. Срок хранения ремонтной документации- до следующего капитального ремонта.

6.1.4. Ответственный за сохранность ремонтной документации - мастер бригады по ремонту оборудования ОРУ и КРУ-6 кВ.

6.1.5. Акт приемки и перечень оборудования систем безопасности оформляется отдельным актом. Состав комиссии определяется согласно ПОКАС (рем) Книга 2.

6.2. Формы отчетных документов:

• акт приемки оборудования из ремонта оформляется по форме приложения 1;

• типовой объем среднего ремонта оформляется по форме приложения 2;

• типовой объем текущего ремонта оформляется по форме приложения 3;

• типовой объем технического обслуживания оформляется по форме приложения 4;

• ведомость выполненных работ среднего ремонта оформляется по форме приложения 5;

• ведомость выполненных работ текущего ремонта оформляется по форме приложения 6;

• ведомость выполненных работ технического обслуживания оформляется по форме приложения 7;

• протокол испытаний оформляется по форме приложения 8;

• перечень замененных узлов и деталей при ремонте электротехнического оборудования оформляется по форме приложения 11.

Чертеж, (эскиз) общего вида.

6.3.1. Общий вид выключателя

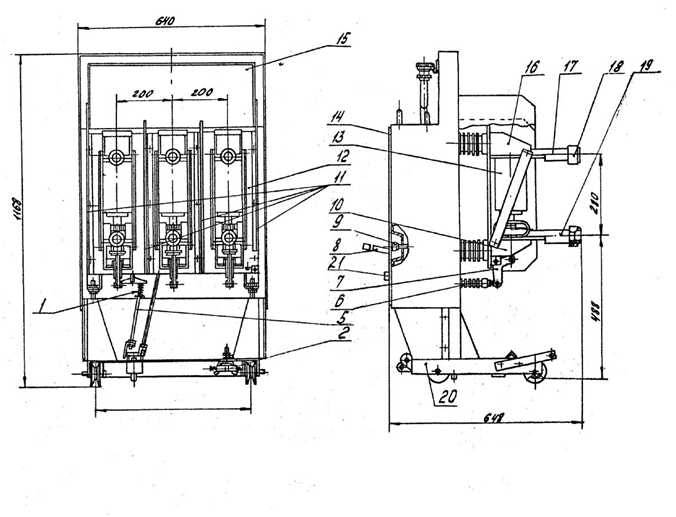

Рисунок 2. Общий вид выключателя ВБЭ-10-20

1 – пружина; 2 – ножи заземления; 3 – направляющие скобы; 5 – тяга; 6 – изоляционные тяги; 7 – рычаг; 8 – рукоятка включения; 9 – кнопка отключения; 10 – кронштейн; 11 – система экранов; 12 – рама выключателя; 13 – дугогасительный блок; 14 – съемная крышка; 15 – щит; 16 – кронштейн; 17 – верхний токопровод; 18 – розетка типа «Тюльпан»; 19 – нижний токопровод; 20 – тележка; 21 – счетчик циклов.

6.3.2. Устройство привода выключателя

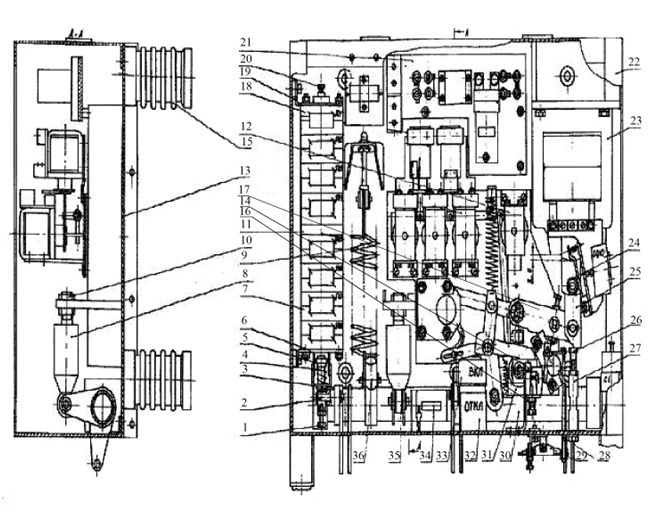

Рисунок 3. Устройство привода выключателя

1 – винт; 2 – ось; 3 – шток; 4 – пружина; 5 – планка; 6 –кронштейн; 7 – секция узла контактного; 8 – демпфер; 9 – отключающая пружина; 10 – болт; 11 – узел контактный; 12 – эл. магнит отключения (ЭМО); 13 – сварное основание; 14 – защелка; 15 – опорный изолятор; 16 – упорный болт; 17 – рычаг; 18 – секция узла контактного; 19 – кронштейн; 20 – винт; 21 – панель управления; 22 – корпус узла контактного; 23 –эл. магнит включения (ЭМВ); 24 – ролик; 25 –тяга; 26 –упорный болт; 27 – болт; 28 – стержень; 29 – рычаг; 30 – вал привода; 31 – блок защелок; 32 – флажок «ОТКЛ»; 33 – флажок «ВКЛ»; 34 – счетчик циклов; 35 – ролик; 36 – рычаг привода.

6.3.3. Дугогасительный блок

Рисунок 4. Дугогасительный блок

1 – система экранов; 2 – керамический корпус; 3 – система экранов; 4 – система экранов; 5 – сильфон; 6 – камера вакуумная дугогасительная (КДВ); 7 – проушина; 8 – гайка; 9 – корпус механизма поджатия; 10 – пружина; 11 – шпилька; 12 – фланец; 13 – гибкий токопровод; 14-токопровод; 15 – направляющая втулка; 16 – подвижный токопровод; 17 – система экранов; 18 – подвижный контакт; 19 – неподвижный контакт; 20 –неподвижный токопровод; 21 – газопоглотитель.

А – метка;

Б – размер дугогасительного блока;

В – размер сжатой пружины.

6.4. Контрольная карта на ремонт оборудования

6.4.1. В соответствии с п. 2 приложения 4 ПОКАС (рем) Книга 2 № 0-18-02ПОКАС (рем) не требуется разработка КК при наличии утвержденных ведомостей, согласно приложения 22 ПОКАС (рем) кн. 3., являющихся приложением к ТИ.
