Инструкция на ремонт вакуумных выключателей ВБЭ-10-20 - Технологическая карта ремонта

Страница 3 из 7

3. ТЕХНОЛОГИЧЕСКАЯ КАРТА ВЫПОЛНЕНИЯ РАБОТ.

№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Контрольные операции		Присп-особления инструмент, обору- дование	Возможные дефекты, неис-правности	Рекоме-ндуемый метод устранения	Приме чание
№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Метод	Критерии	Присп-особления инструмент, обору- дование	Возможные дефекты, неис-правности	Рекоме-ндуемый метод устранения	Приме чание
1.	2.	3.	4.	5.	6.	7.	8.	9.
3.1.1.	Осмотр общего состояния выключателя	КУЮЖ. 674152 .001 Э3	Визуально
3.1.2.	Демонтировать съемную крышку 14 (рис.2)	КУЮЖ. 674152 .001 Э3		Демон-тирован-ная крышка	Шлицевая отвертка
3.1.3.	Проверить отсутствие трещин на изоляционных деталях, сколов и механических повреждений составных частей тележки	КУЮЖ. 674152 .001 Э3	Визуально	Отсутствие трещин, сколов.	Лупа	Наличие трещин, сколов, повре-ждений	Заменить повре- жденную деталь
3.1.4.	Отчистка от пыли рамы выключателя, поверхности КДВ и изоляционных деталей	КУЮЖ. 674152 .001 Э3		Отсутствие пыли	Салфетки технические, мягкая ветошь, кисть КФ-25
3.1.5.	Проверить состояние контактных соединений выключателя	КУЮЖ. 674152 .001 Э3	Визуально	Отсутствие подгара контактов	Салфетки технические, мягкая ветошь, смоченная в бензине или уайт-спирте	Подгар ламелей, контактов	Зачистка соединений, контактов
3.1.6.	Возобновление смазки на доступных трущихся поверхностях привода, блока защелок, механизма блокировки	КУЮЖ. 674152 .001 Э3		Смазанные части	Кисть К-25, ЦИАТИМ-221
3.1.7.	Измерение сопротивления токоведущего контура	КУЮЖ. 674152 .001 Э3	Измерение	Не более 75 мкОм. Перед измерениями необходимо несколько раз включить и отключить выключатель вхолостую	Микро- омметр (например БСЗ-01)	Увеличение сопро-тивления	Проверить и подтянуть крепление всех контактных соединений

№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Контрольные операции		Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Метод	Критерии	Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
1.	2.	3.	4.	5.	6.	7.	8.	9.
3.2. Текущий ремонт
3.2.1. Обслуживание привода
3.2.1.1.	Удалить смазку со всех подвижных частей привода	КУЮЖ. 674152 .001 РЭ		Отсутствие смазки	Кисть Кф-25, безворсовая ветошь, Нефрас
3.2.1.2.	Проверить состояние шплинтов в зашплинтованных болтовых соединениях	КУЮЖ. 674152 .001 РЭ	Визуально	Наличие и целостность шплинтов в зашплинтован-ных болтовых соединениях	Шплинт, пассатижи	Сломанный шплинт или его отсутствие	Заменить шплинт на новый
3.2.1.3.	Смазать оси и шарниры привода	КУЮЖ. 674152 .001 РЭ		Смазанные части	Кисточка, ЦИАТИМ 221
3.2.2. Обслуживание блока защелок
3.2.2.1.	Удалить смазку со всех подвижных частей блока защелок	КУЮЖ. 674152 .001 РЭ		Отсутствие смазки	Кисть Кф-25, безворсовая ветошь, Нефрас
3.2.2.2.	Осмотреть рабочие поверхности собачек, защелок, состояние осей, пружин	КУЮЖ. 674152 .001 РЭ	Визуально	Отсутствие задиров, заусениц, ржавчины	Надфиль, шкурка шлифовальная	Наличие дефектов на рабочих поверхностях	Задиры, заусенцы, ржавчину аккуратно удалить надфилем или шлифовальной шкуркой
3.2.2.3.	Проверить состояние шплинтов в зашплинтованных болтовых соединениях	КУЮЖ. 674152 .001 РЭ	Визуально	Наличие и целостность шплинтов в зашплинтован-ных болтовых соединениях	Шплинт, пассатижи	Сломанный шплинт или его отсутствие	Заменить шплинт на новый
3.2.2.4.	Смазать оси и шарниры блока защелок	КУЮЖ. 674152 .001 РЭ		Смазанные части	Кисточка, ЦИАТИМ 221

№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Контрольные операции		Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Метод	Критерии	Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
1.	2.	3.	4.	5.	6.	7.	8.	9.
3.2.3. Обслуживание механизма блокировки
3.2.3.1.	Удалить смазку со всех подвижных частей механизма блокировки	КУЮЖ. 674152 .001 РЭ		Отсутствие смазки	Кисть КФ-25, безворсовая ветошь, Нефрас
3.2.3.2.	Проверить состояние шплинтов в зашплинтованных болтовых соединениях	КУЮЖ. 674152 .001 РЭ	Визуально	Наличие и целостность шплинтов в зашплинтован-ных болтовых соединениях	Шплинт, пассатижи	Сломанный шплинт или его отсутствие	Заменить шплинт на новый
3.2.3.3	Смазать оси и шарниры механизма блокировки	КУЮЖ. 674152 .001 РЭ		Смазанные части	Кисть КФ-25, ЦИАТИМ 221
3.2.4. Проверка износа контактов КВД
3.2.4.1.	На отключенном выключателе определить положение метки А (рис. 4) на подвижном токопроводе 15 (рис. 4) относительно торца направляющей втулки 14 (рис. 4)	КУЮЖ. 674152 .001 РЭ	Визуально	Наличие промежутка между меткой А на подвижном токопроводе и торцом направляющей втулки		Метка сравнялась торцом направляющей втулки 14 (рис. 4)	Заменить КВД на новую
3.2.5. Проверка состояния шплинтов в зашплинтованных болтовых соединениях
3.2.5.1.	Проверить состояние шплинтов в зашплинтованных болтовых соединениях	КУЮЖ. 674152 .001 Э3	Визуально	Наличие и целостность шплинтов в зашплинтованных болтовых соединениях	Шплинт, пассатижи	Сломанный шплинт или его отсутствие	Заменить шплинт на новый

№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Контрольные операции		Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Метод	Критерии	Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
1.	2.	3.	4.	5.	6.	7.	8.	9.
3.2.6. Регулировка разновременности моментов замыкания подвижных и неподвижных контактов КВД на всех полюсах

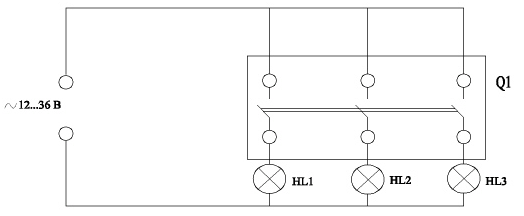

Q1 – выключатель HL1, HL2, HL3 – сигнальные лампы Рисунок 1. Схема электрическая принципиальная для регулирования разновременности работы трех полюсов при включении и отключении
3.2.6.1.	Собрать схему по рис. 1	КУЮЖ. 674152 .001 РЭ		Собранная схема	Источник напряжения 12-36 В, сигнальные лампы, соединительные провода
3.2.6.2.	С помощью рукоятки включения 8 (рис. 2) медленно включить выключатель до момента замыкания контактов	КУЮЖ. 674152 .001 РЭ		Одновременноезагорание сигнальных ламп	Рукоятка включения, 2 рожковых ключа на 17	Разновременное загорание сигнальных ламп	Вращением изоляционных тяг произвести регулировку разновременности моментов замыкания контактов..	Принять меры предос-торож-ности в соответ-ствии с п. 2.2.12.

3.2.7. Выставление хода подвижных контактов
3.2.7.1.	На отключенном выключателе замерить расстояние от поверхности токопровода 13 (рис. 4) до торца направляющей втулки 14 (рис. 4), на каждом полюсе	КУЮЖ. 674152 .001 Э3	Измерение	46±1 мм	Шаблон
3.2.7.2.	С помощью рукоятки 8 (рис. 2) включить выключатель	КУЮЖ. 674152 .001 Э3		Включенный выключатель	Рукоятка включения			Принять меры предос-торож-ности в соответ-ствии с п. 2.2.12.
3.2.7.3.	На включенном выключателе замерить расстояние от поверхности токопровода 13 (рис. 4) до торца направляющей втулки 14 (рис. 4), на каждом полюсе	КУЮЖ. 674152 .001 Э3	Измерение	37±1 мм	Шаблон
3.2.7.4.	Определить величину хода движения контактов, как разность измеренных значений для каждого полюса соответственно	КУЮЖ. 674152 .001 Э3	Расчет	Ход подвижных контактов 8±1 мм. Различие ходов подвижных контактов по полюсам не более 1 мм	Рожковые ключи на 30, 2 шт.	Несоответствие хода подвижных контактов указанному критерию	Произвести регулировку хода подвижных контактов с помощью гаек 10 крепления демпфера к раме выключателя (рис.3)
3.2.8. Регулировка поджатия подвижных контактов
3.2.8.1.	На отключенном выключателе замерить размер сжатой пружины В (рис. 4)	КУЮЖ. 674152 .001 Э3	Измерение	79±1 мм	Штангенциркуль ШЦ-I-125-0,1-1

№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Контрольные операции		Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Метод	Критерии	Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
1.	2.	3.	4.	5.	6.	7.	8.	9.
3.2.8.2.	С помощью рукоятки 8 (рис. 2) включить выключатель	КУЮЖ. 674152 .001 Э3		Включенный выключатель	Рукоятка включения			Принять меры предос-торож-ности в соответ-ствии с п. 2.2.12.
3.2.8.3.	На включенном выключателе замерить размер сжатой пружины В (рис. 4)	КУЮЖ. 674152 .001 Э3	Измерение	75±1 мм	Штангенциркуль ШЦ-I-125-0,1-1
3.2.8.4.	Определить ход корпуса механизма поджатия после замыкания контактов, как разность измеренных значений для каждого полюса соответственно	КУЮЖ. 674152 .001 Э3	Расчет	Ход корпуса механизма поджатия 4±1 мм	2 рожковых ключа на 17	Несоответствие хода корпуса механизма поджатия указанному критерию	Вращением изоляционных тяг 6 произвести регулировку хода корпуса механизма поджатия (рис. 2)
3.2.9. Регулировка моментов срабатывания блок-контактов
3.2.9.1.	Включить выключатель рукояткой включения 8 (рис.3)	КУЮЖ. 674152 .001 Э3		Одновременное срабатывание всех блок-контактов	Рукоятка включения, рожковые ключи на 10 и 19	Разновременное срабатывание или несрабатывание блок-контактов	Произвести регулировку: момента срабатывания с помощью болта 1 (рис. 3), одновременности срабатывания с помощью винта 20 (рис. 3)	Принять меры предос-торож-ности в соответ-ствии с п. 2.2.12.
3.2.9.2.	Болтом 1 (рис. 3) переместить шток 3 (рис.3) вниз на 1±0,5 мм	КУЮЖ. 674152 .001 Э3		Перемещенный шток	Штангенциркуль ШЦ-I-125-0,1-1, рожковый ключ на 17

№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Контрольные операции		Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Метод	Критерии	Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
1.	2.	3.	4.	5.	6.	7.	8.	9.
3.3. Средний ремонт
Выполнить все работы предусмотренные для текущего ремонта
3.3.1. Замена пружины в блоке защелок
3.3.1.1.	Демонтировать пружину 12 (рис. 2) в блоке защелок	КУЮЖ. 674152 .001 Э3		Демонтирован-ная пружина	Пассатижи, отвертка
3.3.1.2.	Установить новую пружину	КУЮЖ. 674152 .001 Э3		Установленная пружина	Пассатижи, отвертка
3.3.2. Замена КДВ
3.3.2.1.	Расшплинтовать ось соединяющую рычаг 7 (рис.3) с проушиной 7 (рис. 4)	КУЮЖ. 674152 .001 Э3		Расшплинто-ванная ось	Пассатижи, отвертка
3.3.2.2.	С помощью рукоятки включения 8 (рис.2) медленно включить выключатель до момента замыкания контактов	КУЮЖ. 674152 .001 Э3			Рукоятка включения			Принять меры предос-торож-ности в соответ-ствии с п. 2.2.12.
3.3.2.3.	Вынуть расшплинтованную ось	КУЮЖ. 674152 .001 Э3		Снятая ось	Пассатижи
3.3.2.4.	Открутить 4 болта крепящие гибкие токопроводы 13 (рис. 4) и нижний втычной контакт 19 (рис. 2) к кронштейну 10 (рис. 2)	КУЮЖ. 674152 .001 Э3		Открученные болты	Рожковые ключи на 14 и 17
3.3.2.5.	Снять нижний втычной контакт 19 (рис. 2)	КУЮЖ. 674152 .001 Э3		Снятый нижний втычной контакт
3.3.2.6.	Открутить 2 болта крепящие гибкие токопроводы 13 (рис. 4) к токопроводу 14 (рис. 4)	КУЮЖ. 674152 .001 Э3		Открученные болты	Рожковые ключи на 14 и 17

№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Контрольные операции		Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Метод	Критерии	Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
1.	2.	3.	4.	5.	6.	7.	8.	9.
3.3.2.7.	Снять гибкие токопроводы 13 (рис. 4)	КУЮЖ. 674152 .001 Э3		Снятые токопроводы
3.3.2.8.	Открутить болты крепления дугогасительного блока 13 (рис. 2) к кронштейну 16 (рис. 2)	КУЮЖ. 674152 .001 Э3		Открученные болты	Рожковый ключ на 17
3.3.2.9.	Снять верхний втычной контакт 17 (рис. 2) и дугогасительный блок 13 (рис. 2)			Снятый верхний втычной контакт и дугогаситель-ный блок				Принять меры предосторожности предотвращающие падение дугогасительного блока
3.3.2.10.	Измерить и записать размер дугогасительного блока Б (рис. 4) и размер сжатой пружины В (рис. 4)	КУЮЖ. 674152 .001 Э3	Измерение		Штангенциркуль ШЦ-I-125-0,1-1, ручка
3.3.2.11	Расконтрить гайку и вывернуть проушину 7 (рис. 4)	КУЮЖ. 674152 .001 Э3		Снятая проушина	Отвертка
3.3.2.12	Расшплинтовать гайку 9 (рис.4) и осторожно свинчивая освободить пружину 10 (рис.4) вместе с корпусом механизма поджатия 9 (рис. 4)	КУЮЖ. 674152 .001 Э3		Снятая пружина и корпус механизма поджатия	Пассатижи, отвертка, торцевой ключ на 14			Принять меры предос-торож-ности в соответ-ствии с п. 2.2.13.

№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Контрольные операции		Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Метод	Критерии	Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
1.	2.	3.	4.	5.	6.	7.	8.	9.
3.3.2.13	Разогнуть усики стопорной шайбы, установленной между подвижным токопроводом 16 (рис. 4) и фланцем 12 (рис. 4)	КУЮЖ. 674152 .001 Э3			Пассатижи, отвертка
3.3.2.14	Придерживая ключом подвижный токопровод 16 (рис. 4), вращая фланец 12 (рис. 4), вывернуть шпильку 11 (рис. 4)	КУЮЖ. 674152 .001 Э3		Демонтирован-ная шпилька	Рожковый ключ на 22, 29
3.3.2.15	Снять токопровод 14 (рис. 4) с подвижного токопровода 16 (рис. 4)	КУЮЖ. 674152 .001 Э3		Снятый токопровод
3.3.3. Установка КДВ
3.3.3.1.	Установку КДВ произвести в обратном порядке соблюдая измеренные (п. 3.3.2.10.): размер сжатой пружины В (рис. 4) и размер дугогасительного блока Б (рис. 4), затем произвести регулировку разновременности моментов замыкания подвижных и неподвижных контактов КДВ на всех полюсах (п. 3.2.6.), выставить хода подвижных контактов (п. 3.2.7.), произвести регулировку поджатия подвижных контактов (п. 3.2.8.)	КУЮЖ. 674152 .001 Э3

№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Контрольные операции		Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
№ п./п.	Наименование операций	НТД (чертеж и т.д.)	Метод	Критерии	Приспособления инструмент, оборудование	Возможные дефекты, неисправности	Рекомендуемый метод устранения	Примечание
1.	2.	3.	4.	5.	6.	7.	8.	9.
3.3.4. Опробование и испытания
3.3.4.1	Измерение сопротивления токоведущего контура	КУЮЖ. 674152 .001 Э3	Измерение	Не более 75 мкОм. Перед измерениями необходимо несколько раз включить и отключить выключатель вхолостую	Микроомметр (например, БСЗ-01)	Увеличение сопротивления	Проверить и подтянуть крепление всех контактных соединений.
3.3.4.2.	Измерение сопротивления изоляции главных цепей относительно корпуса.	КУЮЖ. 674152 .001 Э3	Измерение	Не менее 300 МОм	Мегаомметр на 2500 В
3.3.4.3.	Измерение сопротивления изоляции главных цепей между контактами полюса в отключенном положении выключателя	КУЮЖ. 674152 .001 Э3	Измерение	Не менее 300 МОм	Мегаомметр на 2500 В
3.3.4.4.	Измерение сопротивления вторичных цепей.	КУЮЖ. 674152 .001 Э3	Измерение	Не менее 1 МОм	Мегаомметр на 1000 В
3.3.4.5.	Регулируя величину напряжения на ЭМВ произвести опробования при 0,85Uном	КУЮЖ. 674152 .001 Э3	Визуально	Безотказность при операциях.	Стенд для опробования выключателя
3.3.4.6.	Регулируя величину напряжения на ЭМО произвести опробования при 0,7Uном	КУЮЖ. 674152 .001 Э3	Визуально	Безотказность при операциях.	Стенд для опробования выключателя

Дефектация.

Таблица 2

№ п/п	Неисправность	Вероятностная причина	Способ устранения
1	Выключатель не включился	Нарушена работа блок-кон-тактов SQ7 и блок-контакта блокировки включения SQ9	Произвести регулировку моментов срабатывания блок-контактов (п. 3.2.9.)
		Обрыв в цепи питания включающего электромагнита	Устранить обрыв
		Вышел из строя диодный мост VD1– VD4	Проверить напряжение на клеммах – ХТ5, ХТ6 при включенном КМ1 и в случае отсутствия напряжения проверить исправность диодов VD1–VD4
2	Выключатель не отключился	Обрыв в цепи питания ЭМО	Устранить обрыв
		Нарушена работа блок-контакта SQ8	Произвести регулировку моментов срабатывания блок-контактов (п. 3.2.9.)
		Нарушен зазор 0,05...0,2 мм, между защелкой 14 (рис. 3) и упорным болтом 16 (рис. 3)	Отрегулировать зазор
3	При срабатывании электромагнита включения вторая защелка не фиксирует рычаг 17 (рис. 3)	Электромагнит не довора-чивает рычаг 17 (рисунок 3)	Отрегулировать болтом 27 положение рычага 17 (рисунок 3)
		Нарушен зазор 0,05...0,2 мм, между защелкой 14 (рис. 3) и упорным болтом 16 (рис. 3)	Отрегулировать зазор
