Страница 6 из 8 6. ДОКУМЕНТАЦИЯ 6.1. Перечень отчетных документов.

6.1.1. По результатам проведенных работ оформляются следующие виды отчетных документов:

- акт приемки оборудования из ремонта;

- перечень оборудования (приложение к акту);

- типовой объем ремонта;

- ведомость выполненных работ;

- протокол испытаний;

- перечень замененных узлов и деталей при ремонте электротехнического оборудования.

6.1.2. Ремонтная документация (ведомость выполненных работ, протокол испытаний) на каждый элемент оборудования хранится в комнате мастеров на ОРУ.

6.1.3. Срок хранения ремонтной документации- до следующего капитального ремонта.

6.1.4. Ответственный за сохранность ремонтной документации - мастер бригады по ремонту оборудования ОРУ, КРУ и трансформаторов.

6.1.5. Ежегодно в паспорте линии (приложение 12) должны быть отражены все основные выполненные работы (замена опор, проводов и тросов и т.п.) и изменения характеристики ВЛ (новые пересечения, переустройства и т.п.).

6.1.6. Результаты осмотров, проверок и измерений, проведенных на ВЛ и ее элементах, должны быть записаны в листках осмотра, ведомостях и журналах, формы которых приведены в приложениях 13-17.

6.2. Формы отчетных документов.

- акт приемки оборудования из ремонта оформляется по форме приложения 1;

- типовой объем капитального ремонта ВСЛ по форме приложения 2;

- типовой объем технического обслуживания ВСЛ по форме приложения 3;

- типовой объем технического обслуживания ВЧ-заградителя по форме приложения 4;

- ведомость выполненных работ КР ВСЛ по форме приложения 5;

- ведомость выполненных работ по техническому обслуживанию ВСЛ по форме приложения 6;

- ведомость выполненных работ технического обслуживания ВЧ-заградителя по форме приложения 7.

6.3. Чертеж, (эскиз) общего вида.

элементы линии электропередачи с подвесными изоляторами

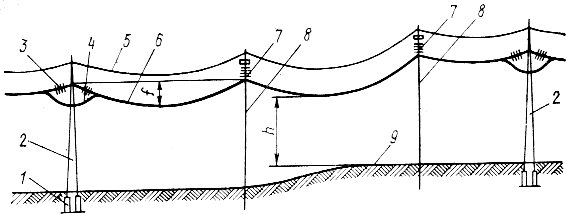

Рис.6. 1 . Основные элементы линии электропередачи с подвесными изоляторами:

1 – фундамент;

2, 8 - анкерные и промежуточные опоры;

3, 7 - натяжная и поддерживающая гирлянды изоляторов;

4 - шлейф (петля);

5 - грозозащитный трос;

6 - провод;

9 - поверхность земли;

f - стрела провеса проводов;

h - габарит провода от земли, воды.

Детали металлических опор и их элементы - одностоечная одноцепная опора Детали металлических опор и их элементы - портальная с оттяжками опора

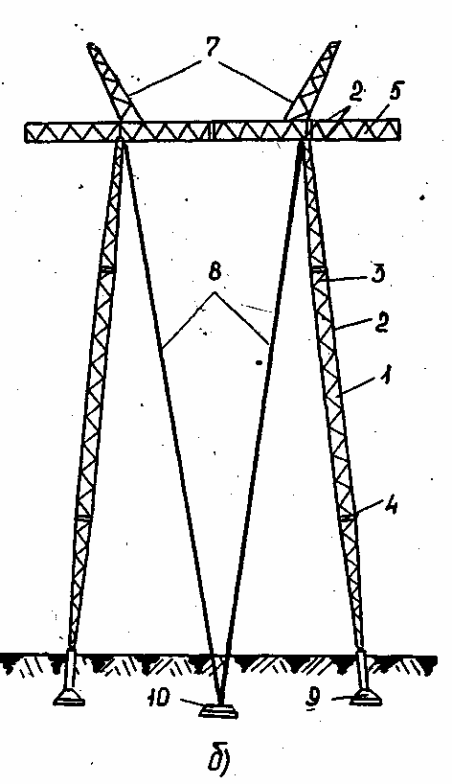

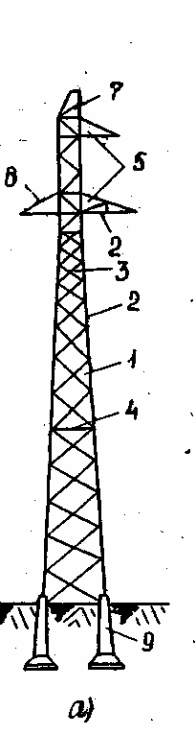

Рис.6. 2 . Детали металлических опор и их элементы:

а — свободностоящая одностоечная одноцепная опора; б — портальная с оттяжками опора;

1 —стойка (ствол) опоры; 2 — пояс стойки (траверсы); 3 — решетка; 4—диафрагма;

5—траверсы; 6 — тяга; 7 — тросостойки; 8 — оттяжки; 9 — фундамент (подножник);

10 — анкерная плита

Крепление пят металлических опор

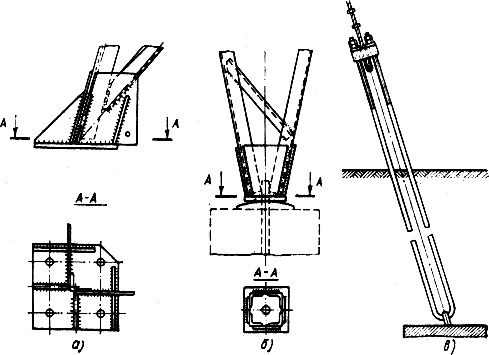

Рис.6. 3 . Крепление башмаков (пят) металлических опор

свободностоящих (а), с оттяжкой (б) и оттяжки к анкерной плите (в)

ВЧ-заградитель

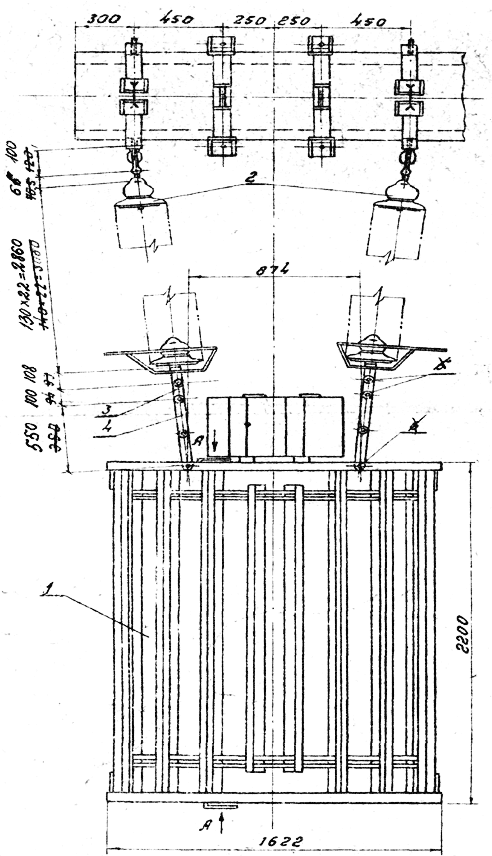

Рис.6. 4 . Общий вид ВЧ-заградителя.

1 – ВЧ-заградитель; 2 –подвесные изоляторы; 3-шпилька М21х80, 4-стяжка.

6.4. Контрольная карта на ремонт.

6.4.1. В соответствии с п. 2 приложения 4 ПОКАС (рем) Книга 2 № 0-18-02ПОКАС(рем) не требуется разработки КК при наличии утвержденных ведомостей, согласно приложения 22 ПОКАС(рем) кн. 3., являющихся приложением к ТИ.
