Комплектное распределительное устройство ABB с элегазовой изоляцией типа ELK-3, 420 кВ
Распределительные устройства АББ обладают максимальной гибкостью применения
Распределительные устройства с элегазовой изоляцией компании АББ доказывают свою эффективность день за днем на протяжении многих лет. Данные устройства применяются во всем мире. Они заслужили свое лидирующее положение на мировом рынке благодаря значительным преимуществам: надежность и безопасность работы системы, экономичность, очень длительный ресурс даже при жестких режимах эксплуатации.
Помимо многочисленных традиционных характеристик, серия ELK-3 обладает рядом новых преимуществ. Например, при своей компактной конструкции и меньшем количестве компонентов система занимает меньшее пространство, требует меньшего расхода элегаза и меньшего количества материала в сравнении с предыдущими сериями. Использование данной системы с самого начала эксплуатации позволит упростить работу и сократить издержки. И эта тенденция будет продолжаться. Системы КРУЭ компании АББ разработаны с возможностью модификации в будущем - и главная цепь и система управления и защиты представляют собой полностью модульные конструкции. Это означает, что вы можете расширять и реконструировать их при возникновении такой необходимости. Просто и эффективно. АББ называет это гибкостью конфигурации.
Идеально удовлетворяющая требованиям к устройствам классов напряжений до 420 кВ, модульная система ELK-3 комбинирует как инновационные, так и традиционные характеристики, благодаря которым системы КРУЭ компании АББ завоевали свою репутацию во всем мире.
Безопасность
Комбинированный разъединитель-заземлитель гарантирует максимальную эксплуатационную безопасность.
Надежность
Все детали под напряжением заключены в отсеки и обеспечивают эффективную защиту системы изоляции от негативного влияния внешних факторов. Количество движущихся частей и приводов сокращено до минимума.
Оперативная готовность
Продуманная система секционирования разделяет систему на отдельные газонепроницаемые отсеки, позволяющие свести к минимуму взаимное влияние модулей и, таким образом, гарантируют полное сохранение работоспособности во время проведения технического обслуживания и ремонтных работ. Организация обслуживания устройств АББ по всему миру, в сочетании с совершенной концепцией запасных частей, обеспечивает минимальное время простоя, оперативность технического обслуживания и ремонта.
Длительный срок службы
Высококачественные материалы и отличное качество исполнения гарантируют максимальный ресурс при минимальном объеме периодического и текущего технического обслуживания.
Компактность
Модульная конструкция ELK-3 настолько совершенна, что занимает еще меньше места, что особенно важно при применении устройств в городах и населенных зонах.
Гибкость
Модульность конструкции системы позволяет индивидуальным образом комбинировать модули, чтобы соответствовать меняющимся нуждам потребителя.
Экономичность
Применение алюминиевых отсеков уменьшает вес системы, снижает затраты на фундаменты, несущие компоненты и сокращает возможные варианты.
Эффективность
Заводское изготовление сборочных узлов и строгий контроль за качеством продукции на нашем предприятии упрощает процесс окончательной установки и ввода в эксплуатацию.
Экологически чистое решение
Значительное сокращение количества фланцев и уплотнений, а также малогабаритная, компактная конструкция создает меньшую нагрузку на окружающую среду.
Успех во всем мире КРУЭ ELK-3
| Австрия | Азербайджан | Бахрейн | Чешская Республика | Дания | Финляндия |
| 2 подстанции | 1 подстанции | 1 подстанции | 1 подстанции | 2 подстанции | 2 подстанции |
| 15 ячеек | 7 ячеек | 12 ячеек | 7 ячеек | 19 ячеек | 14 ячеек |
| Германия | Гонконг | Венгрия | Индия | Ирак | Ирландия |
| 11 подстанции | 1 подстанции | 4 подстанции | 6 подстанции | 3 подстанции | 1 подстанции |
| 47 ячеек | 24 ячеек | 9 ячеек | 46 ячеек | 30 ячеек | 1 ячеек |
| Италия | Кувейт | Ливия | Мексика | Нидерланды | Нигерия |
| 5 подстанции | 7 подстанции | 1 подстанции | 1 подстанции | 4 подстанции | 1 подстанции |
| 66 ячеек | 167 ячеек | 8 ячеек | 6 ячеек | 10 ячеек | 7 ячеек |
| Норвегия | Катар | Россия | Саудовская Аравия | Сингапур | Южная Африка |
| 5 подстанции 32 ячеек | 4 подстанции 77 ячеек | 4 подстанции 38 ячеек | 30 подстанции 382 ячеек | 2 подстанции 32 ячеек | 3 подстанции 27 ячеек |
| Норвегия | Швеция | Швейцария | Тайвань | Украина | Объединенные Арабские Эмираты |
| 2 подстанции | 1 подстанции | 13 подстанции | 3 подстанции | 1 подстанции | 3 подстанции |
| 12 ячеек | 7 ячеек | 78 ячеек | 32 ячеек | 5 ячеек | 33 ячеек |
| Соединенное Королевство | США |
| 13 подстанции | 4 подстанции |
| 71 ячеек | 11 ячеек |
Непрерывное совершенствование от начала и по сей день КРУЭ ELK-3
На начальном этапе разработки КРУЭ для данного уровня напряжений, в 1976 г. компания АББ представила один из первых в мире КРУЭ ELK-3, рассчитанный на 500 кВ. Низкий центр силы тяжести горизонтального компрессионного выключателя с двумя дугогасительными камерами позволили достичь оптимальных характеристик в сейсмических областях. Между тем, выключатель устанавливается и в других устройствах, рассчитанных на напряжение до 1100 кВ, 80 кА и при использовании от одной до четырех дугогасительных камер. На протяжении многих лет, компания АББ постоянно сталкивается с меняющимися требованиями рынка и необходимостью дальнейшего развития технологии, и вместе с тем непрерывным спросом на более компактную продукцию, что обусловлено ростом стоимости земли в мегаполисах.
Поэтому, компания АББ непрерывно совершенствует свою продукцию, применяя новейшие достижения в технологии КРУЭ и опыт эксплуатации. При усовершенствовании продукции для обеспечения соответствия возросшим требованиям последних стандартов МЭК, стало возможным создание наиболее компактной КРУЭ с горизонтальным положением выключателя, рассчитанной на диапазон напряжений до 420 кВ и расчетную величину тока короткого замыкания до 63 кА. Меняющиеся стандарты и дальнейшее развитие рынка в сторону роста конкурентоспособности привели к процессу стандартизации с целью минимизации вариантов комплексной установки. Любые новые варианты переключения можно легко получить из готовых стандартных модулей.
При последних модификациях системы ELK-3, компания АББ большее внимание уделила обеспечению возможности доступа ко всем единицам оборудования, требующим вмешательства оператора, несмотря на компактность конструкции и малогабаритность при размещении. Поэтому система может легко размещаться в небольших зданиях.
Сертификат на изделие (относящийся ко всей системе ELK-3), подписанный независимой организацией, гарантирует следующее: соответствие всех испытаний типа стандартам, соответствие проектно-конструкторскому замыслу, соответствие типовых исследований и соответствие всех внутризаводских технологий изготовления требованиям сертифицированной системы менеджмента качества.

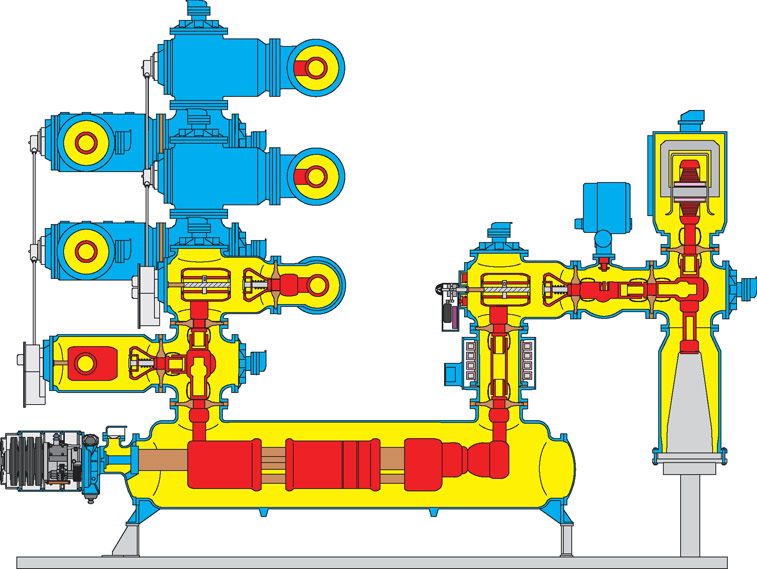

 | Детали под высоким напряжением Отсек Элегаз Изоляционный материал Механические части, конструкции Детали под низким напряжением |

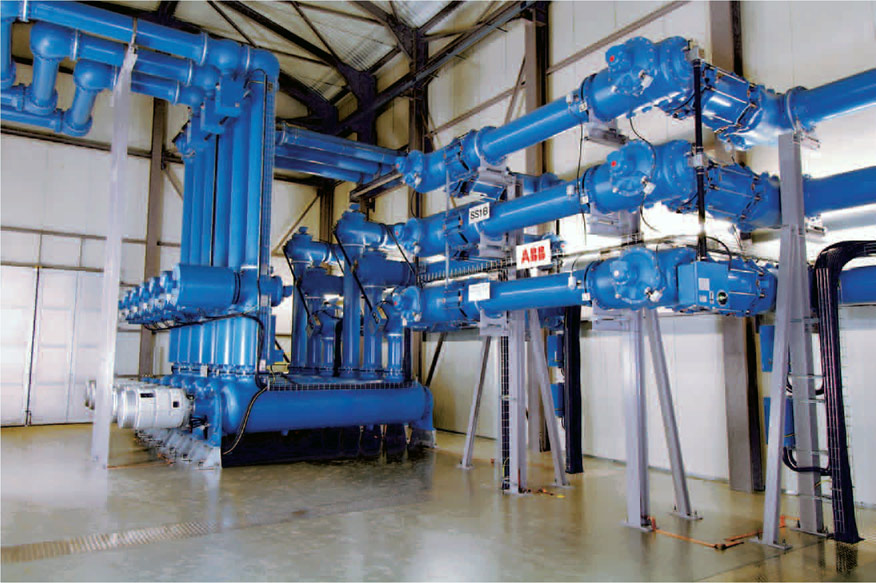

Ячейка с двойной системой шин с двухкамерным выключателем

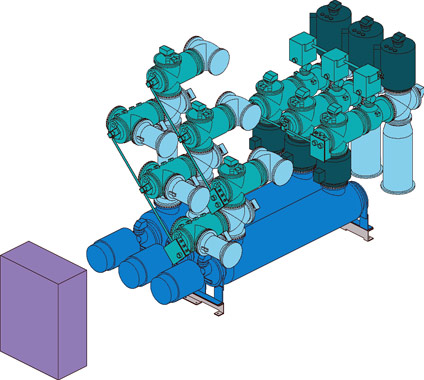

Комплектное распределительное устройство ELK-3 с одинарной системой сборных шин
Распределительное устройство ELK-3 компании АББЯвные преимущества и исключительные характеристики
Многолетний опыт компании АББ позволил создать модульную систему с высокой степенью стандартизации, характеризующуюся тем, что разнообразные технические требования могут быть обеспечены за счет использования небольшого количества модулей.
Большая эффективность при меньшем количестве компонентов, как в случае основного оборудования, так и оборудования для управления и защиты. Вот почему распределительное устройство ELK-3 компании АББ стало революционным. Устройства, занимающие меньше места, резко снижают строительные издержки и эксплуатационные расходы.
Максимальная надежность системы при минимальном объеме технического обслуживания - еще одна характерная особенность экологически безопасных устройств ELK-3 Благодаря своей модульности, система может быть расширена или модифицирована в соответствии с вашими потребностями сегодня или в будущем.
Высокоэффективные выключатели
Усовершенствованные рабочие характеристики и низкий эксплуатационный расход - простой принцип устройства высоковольтных выключателей АББ. Конструкция позволяет достичь максимальной эффективности с сохранением качества работы.
Безопасные разъединители и заземлители
Как и все устройства АББ, разъединители и заземлители демонстрируют воплощение передовых технологий, как при создании конструкции, так и в отношении систем безопасности.
Надежные трансформаторы тока и напряжения
Эффективные и в тоже время экономичные трансформаторы тока и напряжения, обладающие превосходным сроком службы. Аналогичными особенностями обладает и последнее поколение нетрадиционных измерительных трансформаторов (NCIT).
Широкий спектр соединительных элементов
В ассортимент продукции АББ также включен ряд соединительных элементов различных форм и размеров, которые позволяют адаптироваться фактически к любым требованиям клиентов.
Инновационная технология управления и защиты
Новаторская технология управления и защиты АББ - полностью интегрированная и открыта, что позволяет ей быть более универсальной, и облегчает процесс эксплуатации.
Модули

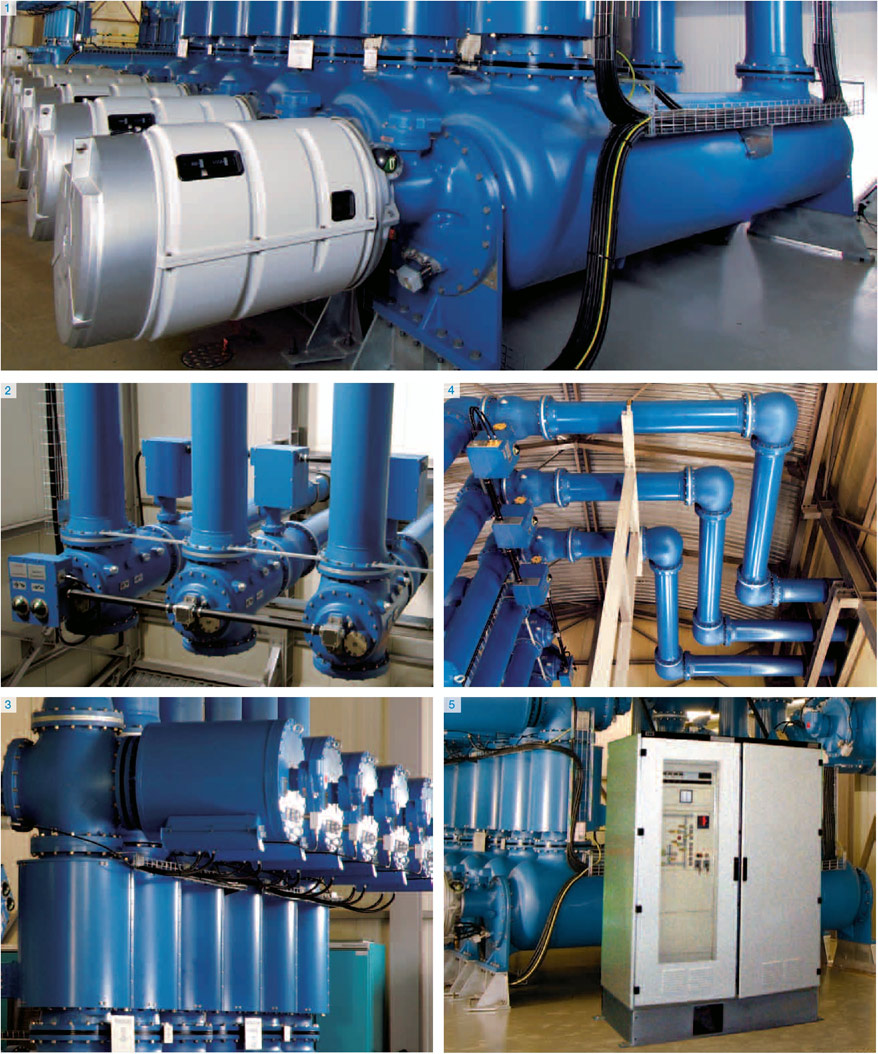

 | Выключатели Разъединители и заземлители Трансформаторы тока и напряжения Соединительные элементы Система управления и защиты |
Выключатель | 2 Разъединители и заземлители | 3 Трансформаторы тока и напряжения | 4 Соединительные элементы | 5 Системы управления и защиты
