Основные технические данные КРУЭ ELK-3

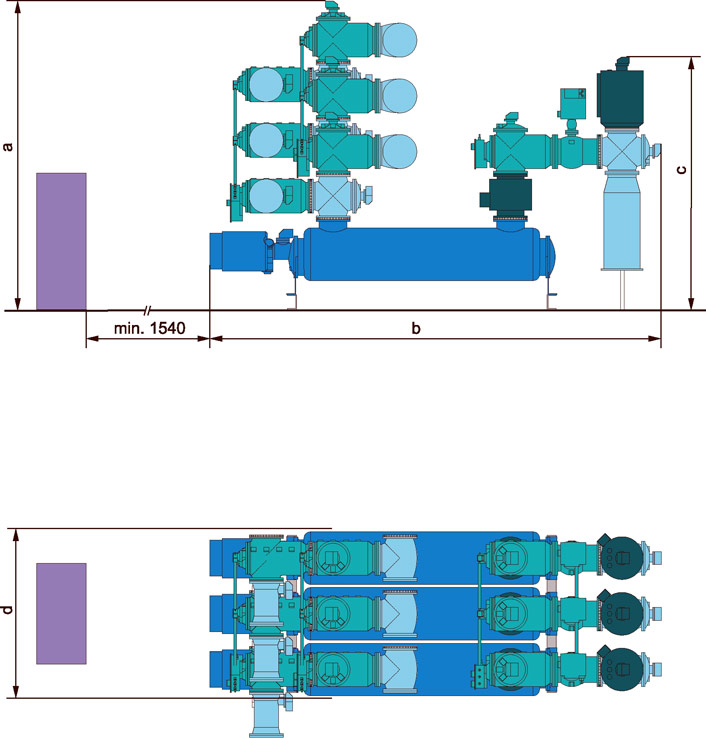

Размеры Ячейка КРУЭ с двойной системой сборных шин ELK-3

в мм

1 камера

2 камеры

a

мин. 4715

мин. 4985

Выключатели

b

6521

7295

Разъединители и заземлители

c

3811

4081

Трансформаторы тока и напряжения

d

мин. 2160

мин. 2700

Соединительные элементы

Система управления и защиты

Основные данные

Разъединитель и заземлитель

Наибольшее рабочее напряжение

кВ

420

Отключающая способность - отключение емкостного тока

мА

Испытательное напряжение промышленной часто- ты, 1 мин

кВ

650

Отключающая способность -уравнительного тока сборных шин

А/В

1600/20

между разомкнутыми контактами

кВ

815

Испытательное напряжение грозового импульса

кВ

1425

Время отключения/включения

с

< 3

между разомкнутыми контактами

кВ

1425 + 240

Испытательное напряжение коммутационного

Быстродействующий заземлитель

импульса

кВ

1050

Характеристики отключения

между разомкнутыми контактами

кВ

900 + 345

Включающая способность

Номинальная частота

Гц

50/60

- Ток

кА

63

Номинальный ток

A

4000/5000

Индуктивный ток

Номинальный ток отключения

кА

63

- Напряжение

кВ

10

Ток динамической стойкости, пиковое значение

кА

170

- Ток

A

160

Емкостной ток

Выключатель (1 камера)

- Напряжение

кВ

20

Коэффициент первого гасящего полюса

1.3/1.5

- Ток

A

18

Номинальный ток отключения, 50/60 Гц

кА

63

Время работы электромотора

с

< 6

Номинальный ток включения, пиковое значение

кА

170

Тип привода

пружинно- гидравлический

Трансформатор напряжения

Номинальная выходная мощность (общая)

ВА

300

Собственное время отключения

мс

< 18

Номинальный класс точности

%

0.2, 0.5, 3 Р

Полное время отключения

мс

< 40

Номинальная тепловая мощность (общая)

ВА

2000

Номинальное время включения

мс

< 55

Номинальный коэффициент повышения напряжения

1.9/8 h

Время повторного включения

мс

< 300

0-0,3 с-ВО- 1 мин.

Количество вторичных обмоток

до

3

Нормированный цикл операций

- ВО или ВО- 15

с - ВО

Трансформатор тока

Быстродействующее автоматическое повторное включение

одно- и трехфаз- ное

Измерительные обмотки - параметры по запросу

Защитные обмотки (характеристика в переходном

режиме - дополнительно) - параметры по запросу

Выключатель (2 камеры)

Коэффициент первого гасящего полюса

1.3/1.5

Ввод элегаз-воздух

Номинальный ток отключения, 50/60 Гц

кА

63

Постоянная изгибающая нагрузка

Н

2500

Номинальный ток включения, пиковое значение

кА

170

Изгибающая нагрузка при испытаниях

Н

5000

Тип привода

пружинно-

Длина пути утечки

мм/кВ

20, 25, 31

гидравлический

Собственное время отключения

мс

< 18

Полное время отключения

мс

< 40

Номинальное время включения

мс

< 60

Время повторного включения

мс

< 300

Нормированный цикл операций 0-0,3 с-ВО- 1 мин.- ВО или ВО- 15

с - ВО

Быстродействующее автоматическое повторное включение - одно- и трехфазное
