Безопасность и надежность разъединителей и заземлителей благодаря проверенным и испытанным технологиям

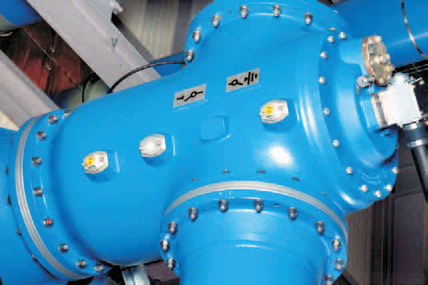

Разъединитель/заземлитель

Разъединитель/заземлитель обеспечивает две функции

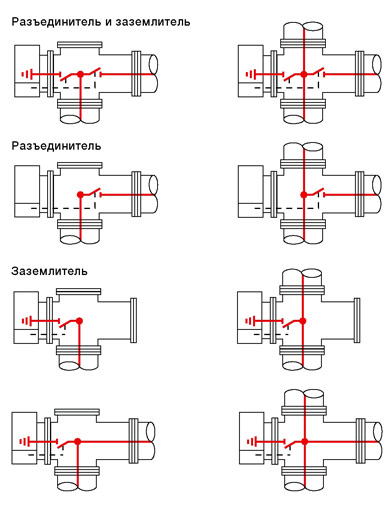

1. разъединитель и технологический заземлитель расположены в одном общем отсеке с одним общим приводом. Разъединитель и заземлитель имеет модульную конструкцию. Он содержит одинаковые активные части для всех вариантов и имеет одну общую изоляционную тягу привода разъединителя и заземлителя. Варианты схем размещения активных частей позволяют создать до восьми различных компоновок. Благодаря этому система достаточно гибкая при минимальном количестве составных частей. Привод имеет модульную конструкцию. Такая конструкция позволяет быстро заменять все модули, тем самым, обеспечивая удобство обслуживания и хороший доступ для проведения технического обслуживания и ремонта.

Особенности

1. Надежная элегазовая изоляция во всем изолирующем пространстве
2. Надежная отключающая способность - отключение небольших емкостных токов и уравнительных токов сборных шин
3. Высокая термическая и динамическая стойкость при протекании номинального тока и тока короткого замыкания
4. Комбинация разъединителя и заземлителя с максимальной экономией объема пространства
5. Механическая блокировка между разъединителем и заземлителем
6. Функция изолированный заземлитель позволяет производить измерения, не открывая газового отсека
7. Возможность работы в ручном режиме при помощи пусковой рукоятки
8. Надежный трехполюсный привод
9. Один привод для выполнения обеих функций
10. Размещение модуля привода вне отсека для элегаза
11. Отдельный механически соединенный указатель положения для каждой операции
12. Смотровое окно для контроля положения и состояния контактов
13. Типовые испытания на соответствие требованиям последних стандартов МЭК и ANSI

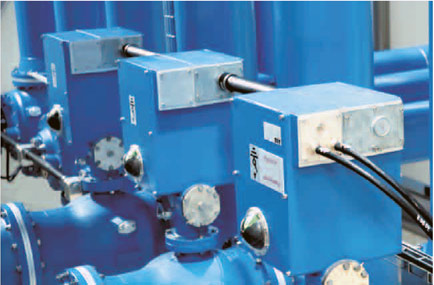

Быстродействующий заземлитель

Быстродействующий заземлитель применяется для заземления изолированных секций установки с целью защиты персонала во время технического обслуживания и монтажных работ. Также он применяется для заземления кабелей, линий передач и т.д. Заземлитель может устанавливаться в любом месте компоновки при помощи линейного соединительного элемента, обеспечивая тем самым, максимальную гибкость в схеме распределительного устройства.

Управляемая операция «Отключение» осуществляется медленным движением линейного контакта, приводимого в действие непосредственно электродвигателем, который находится в одной из внешних фаз и соединяет остальные фазы торсионными валами. Это обеспечивает оптимальное переключение во время размыкания контактов.

Операция быстрого «Включения» активируется пружинным механизмом. После команды на замыкание, электродвигатель и торсионные валы сжимают пружину фазы. После достижения необходимой степени заряда, они автоматически расцепляются до активации очередной команды на включение.

Особенности

1. Надежное заземление главной цепи
2. Высокая нагрузочная способность по току короткого замыкания во включенном положении
3. Высокая включающая способность при токе короткого замыкания
4. Функция изолированный заземлитель
5. Отключающая способность - отключение индуцированного емкостного и индуктивного тока
6. Быстрая активация линейного контакта пружинным приводом при операции «Включение»
7. Возможность работы в ручном режиме при помощи пусковой рукоятки
8. Размещение модуля привода вне отсека для элегаза
9. Указатель положения, механически соединенный с подвижным контактом
10. Смотровое окно для контроля положения и состояния контактов
11. Предохранительные элементы, такие как висячие замки
12. Типовые испытания на соответствие требованиям последних стандартов МЭК и ANSI

Быстродействующий заземлитель

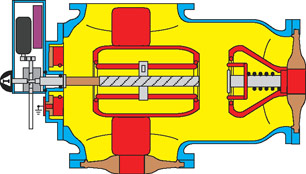

Разъединитель и заземлитель

Разъединитель и заземлитель

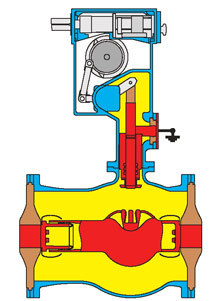

Быстродействующий заземлитель
