Надежные, улучшенные рабочие характеристики выключателя и меньшие затраты на техническое обслуживание

Выключатель

На протяжении многих лет идет непрерывная разработка и совершенствование выключателя с применением элегаза для изоляции и гашение дуги. Большой эксплуатационный опыт, а также постоянно ведущиеся исследования и разработки являются основой для удовлетворения нужд рынка в будущем.

Особенности

1. Надежная включающая и отключающая способность при значительных нагрузках и токах короткого замыкания
2. Удобный доступ к активным частям с целью технического обслуживания и ремонта
3. Низкий уровень шума
4. Отдельная контактная система для номинального тока и отключения тока
5. Высокое сопротивление диэлектриков в замкнутом и разомкнутом положениях
6. Однофазное автоматическое повторное включение
7. Компактный пружинно-гидравлический привод
8. Непрерывный самоконтроль системы передачи энергии
9. Типовые испытания в соответствии с требованиями последних стандартов МЭК и ANSI

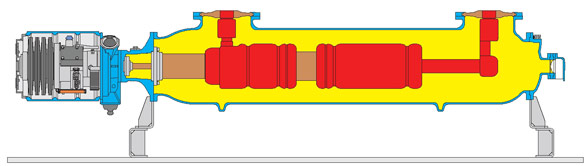

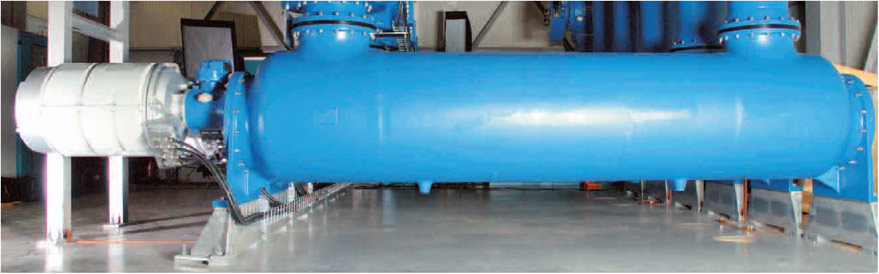

Выключатель с одной дугогасительной камерой и приводом

1. Конструкция, не требующая технического обслуживания

Конструкция выключателя

Каждый выключатель в КРУЭ ELK-3 имеет три полюса, заключенные в металлических корпусах. В зависимости от технических требований возможно применение выключателя с одним или двумя дугогасительными камерами на полюс. Каждый полюс состоит из привода, колонки с одной-двумя дугогасительными камерами и отсека с основной опорной конструкцией.

При использовании выключателя с двумя камерами, они соединены механически, последовательно, чтобы гарантировать одновременное гашение дуги. Кроме того, один выравнивающий конденсатор, установленный на каждой камере, обеспечивает ровное распределение напряжения на дугогасительных камерах (пример выключателя с двумя камерами приведен на стр. 4).

При капитальном ремонте дугогасительная камера легко вынимается из отсека.

Выключатели относятся к типу компрессионных выключателей с одной ступенью давления и работают по новейшей технологии гашения дуги. Во время гашения сжимающий поршень в камере образует давление элегаза, необходимое для гашения дуги между контактами.

Выключатель с приводом

Привод выключателя

Каждый полюс выключателя снабжен пружинно-гидравлическим приводом. Привод сочетает износоустойчивость гидравлической системы с прочностью механических пружинных механизмов. Пружинно-гидравлические приводы применены во всех КРУЭ АББ во всем диапазоне напряжений от 72,5 кВ до 1100 кВ, а также в других устройствах, таких как распределительные устройства с воздушной изоляцией, устройства типа PASS и DTB. Компания АББ поставила более 65000 пружинно-гидравлических приводов этого типа.

Компоненты привода:

1. Система взвода пружины
2. Аккумулятор энергии с пакетом дисковых пружин
3. Три независимых поршня и клапаны управления
4. Вспомогательные выключатели и указатели положения

Система управления гидравлической энергией заключена в компактный герметичный блок, не требующий подключения внешних трубопроводов. Все элементы имеют удобный доступ для технического обслуживания и ремонта.

Принцип работы системы взвода пружин

Насос перекачивает масло из резервуара низкого давления в резервуар высокого давления поршня-накопителя и сжимает пакет дисковых пружин. Микровыключатель останавливает работу насоса, когда пакет дисковых пружин полностью заряжен.

Операция Включения

Включающий клапан с электромагнитным управлением запускает операцию включения и соединяет резервуар высокого давления поршня-накопителя с поршнем привода. Оба конца поршня привода подключены к резервуару высокого давления. Благодаря разной площади торцевых поверхностей поршня привода, выключатель включается и остается в этом положении.

Операция Отключения

Отключающая катушка приводит в действие трехходовой клапан и соединяет поршень привода с резервуаром низкого давления. Выключатель отключается и будет удерживаться в этом положении гидравлическим давлением.

Высокое давление Низкое давление

Принципиальная схема (принцип работы)

Пружинно-гидравлический привод
