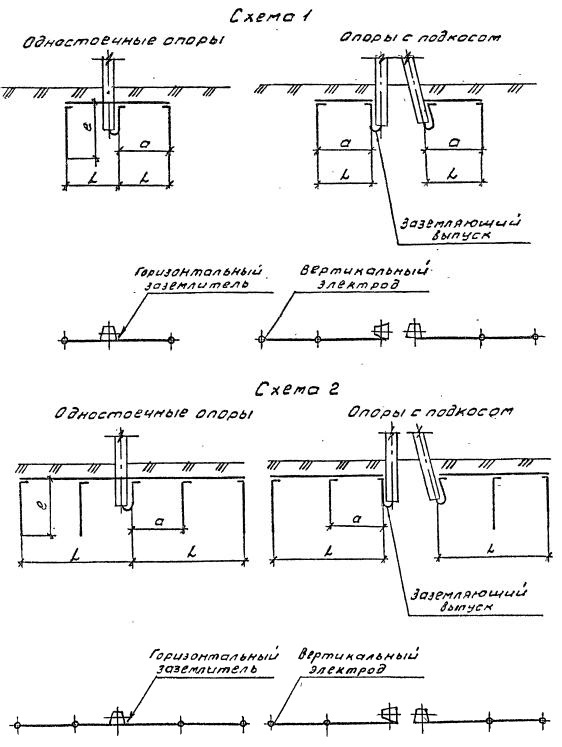

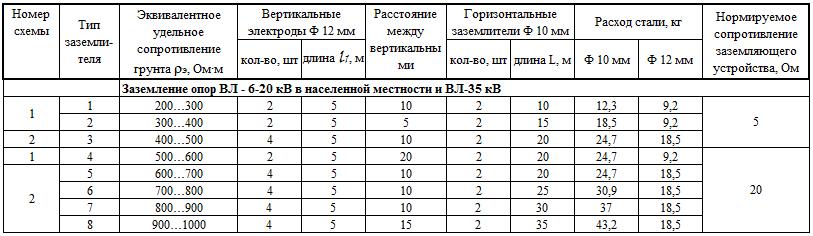

Заземлитель комбинированный для железобетонных опор ВЛ 6; 10; 20; 35 кВ (ЭС 08)
Заземлитель комбинированный для железобетонных опор ВЛ 6; 10; 20; 35 кВ (ЭС 08)
Для грунта с удельным сопротивлением до 200 ОмЧм заземление опор выполняется по разделу ЭС07.
Присоединение заземлителей к опоре, соединение заземлителей между собой выполнить по разделу ЭС37.
Глубина укладки горизонтальных заземлителей 0,5 м, в пахотных землях-1 м.
Объемы земляных работ по прокладке горизонтальных заземлителей приведены в разделе ЭС42.
