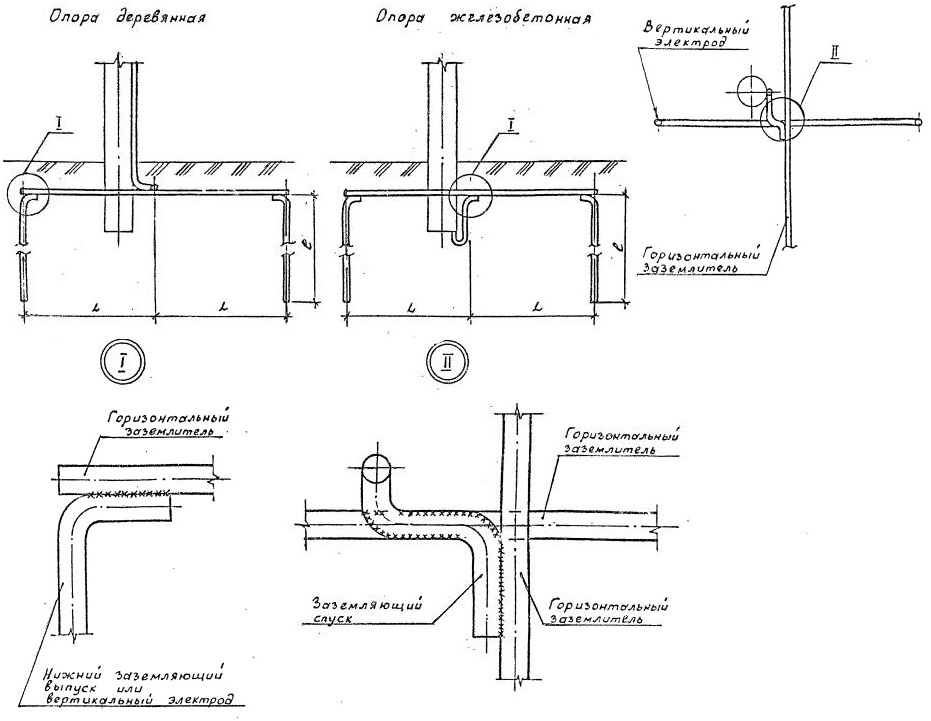

Присоединение заземлителя к деревянным опорам ВЛ 0,38-20 кВ и железобетонным вибрированным опорам ВЛ 0,38-35 кВ (ЭС 37)

Присоединение заземлителя к деревянным опорам ВЛ 0,38-20 кВ и железобетонным вибрированным опорам ВЛ 0,38-35 кВ (ЭС 37)

При соединении заземлителей из круглой стали длина сварного шва должна быть не менее шести диаметров.

Размеры L и l определяются при выборе типа заземлителя при конкретном проектировании.

Присоединение заземляющего спуска на деревянных опорах ВЛ 0,38 кВ к заземлителю выполнить сваркой над поверхностью земли по узлу III раздела ЭС38.
