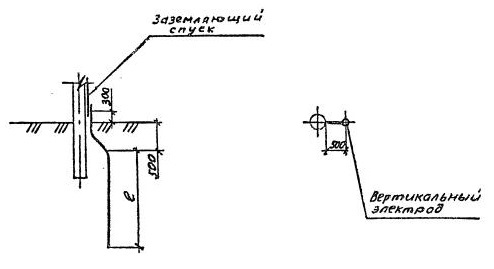

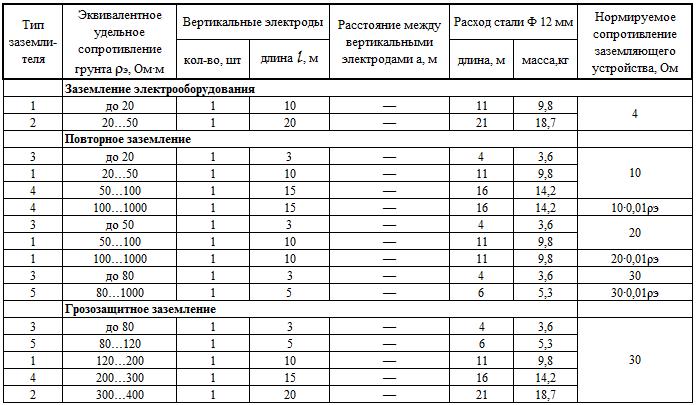

Заземлитель из одного вертикального электрода для деревянных опор ВЛ 0,38 кВ (ЭС 04)
Заземлитель из одного вертикального электрода для деревянных опор ВЛ 0,38 кВ (ЭС 04)
Присоединение заземлителей к опоре, соединение заземлителей между собой выполнить по разделу ЭС37
