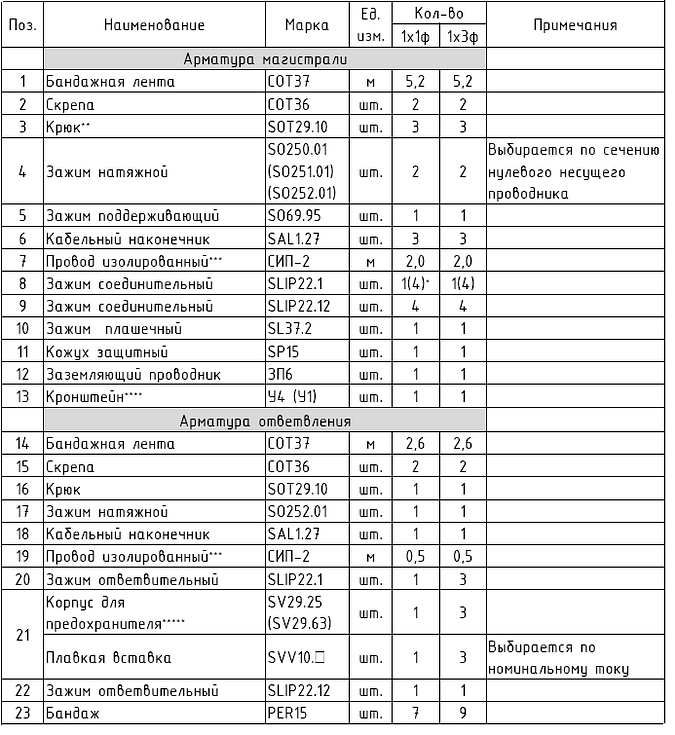

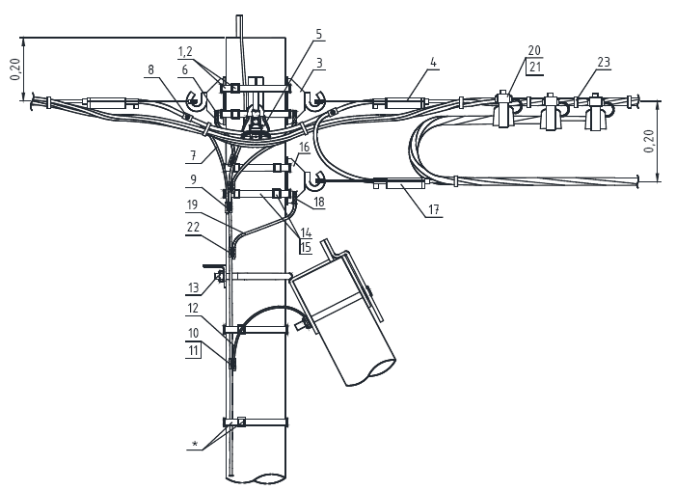

Пример защиты предохранителем SV29

Пример защиты предохранителем SV29.-

* В скобках указано количество элементов, которые могут потребоваться при определенных условиях.

** Верхний и нижний бандаж выполняется в два витка.

*** Сечение изолированного провода СИП-2 определяется в соответствии с П.2.4.48 и п. 1.7.126 по ПУЭ 7 издания. **** Кронштейн У4 для стоек СВ95, СВ85 и СВ110, кронштейн У1 для стоек СВ105.

***** Диаметр проводников (Сu) корпусов предохранителей; SV29.25 - 6 мм; SV29.63 - 16 мм.

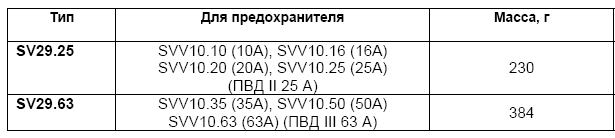

Патроны для предохранителей SV29.25. SV29.63

Используются для подключения и зашиты электроустановок малых потребителей или светильников уличного освещения. Применяются совместно с прокалывающими зажимами SLIP22.1. Предохранитель в поставку не входит.
