Ответвление СИП от ВЛН к вводам в здание

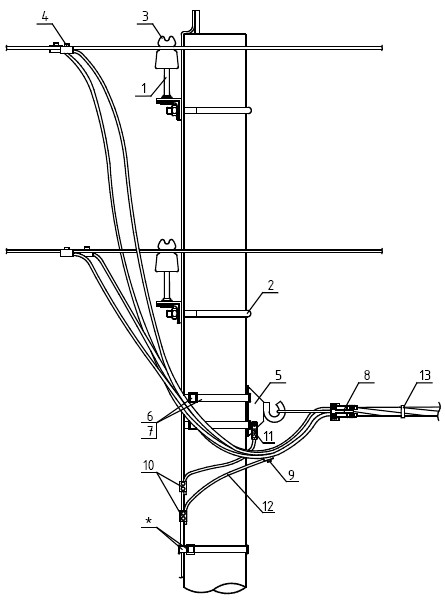

ОТВЕТВЛЕНИЕ СИП ОТ ВЛН К ВВОДАМ В ЗДАНИЕ

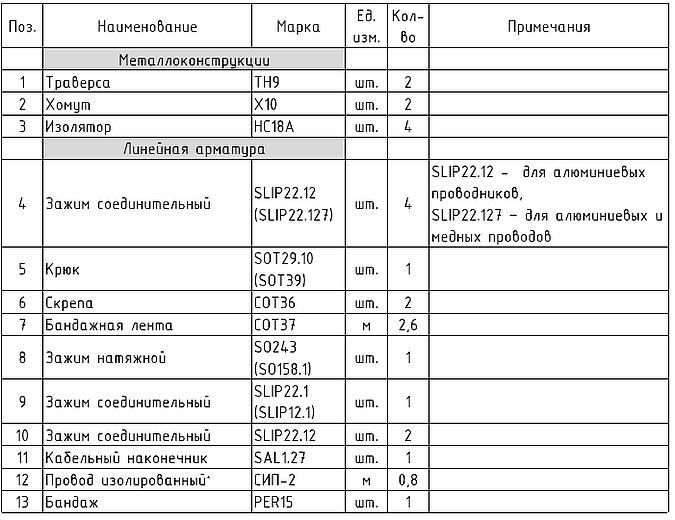

Линейная арматура

* Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 по ПУЭ 7 издания.
