ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЙ

ОПН с прокалывающим зажимом SE45

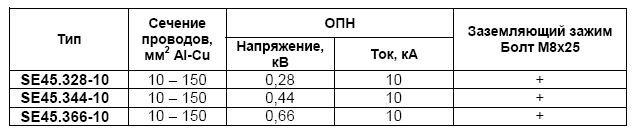

Серия SE45 разработана специально для линии с изолированными проводниками. Прокалывающий зажим не может использоваться как ответвительный. так как рассчитан только на один изолированный алюминиевый или медный проводник сечением 10-150мм2 . Зажим без ОПН маркируется SE45.1.

ОПН с прокалывающим зажимом SE46

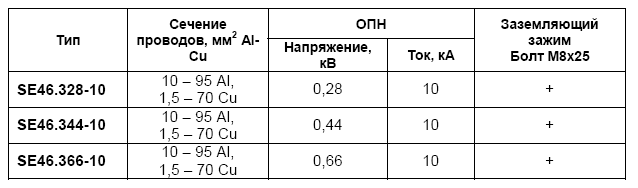

Серия SE46 снабжена прокалывающими зажимами серии SLIP, которые могут использоваться для организации ответвлений алюминиевым проводником сечением 10-95 мм", медным 1.5-70 мм . Зажим без ОПН маркируется SE46.1

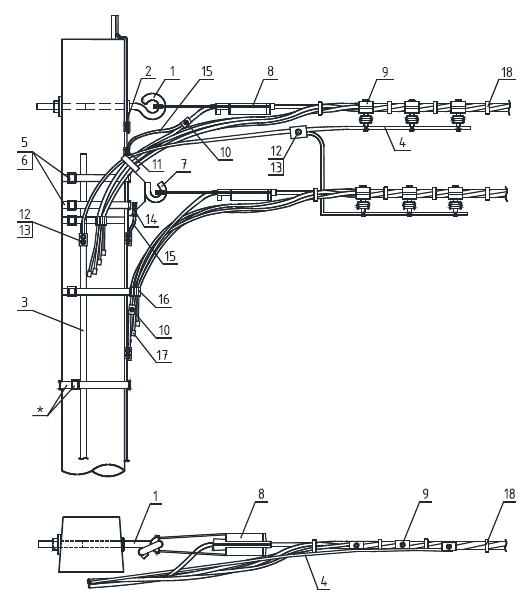

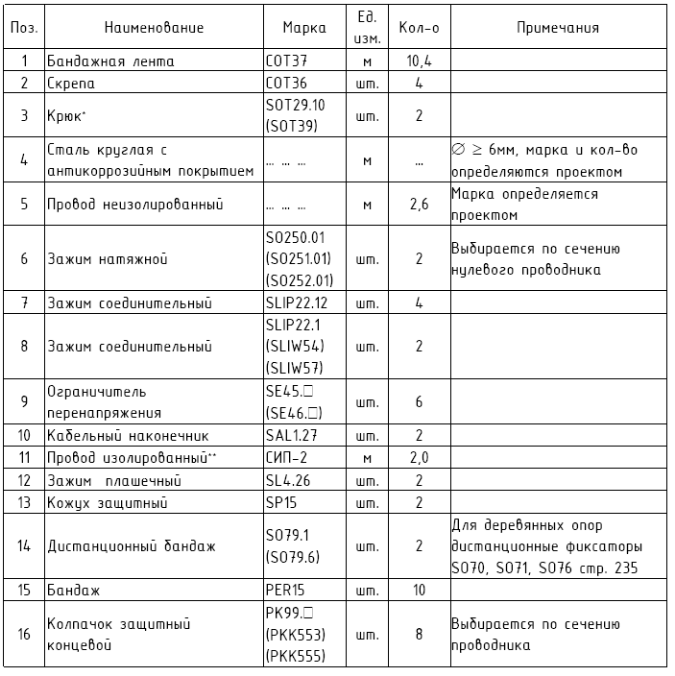

Пример установки ОПН в конце линии (вариант 1)

* Верхний и нижний бандаж выполняется в два витка.

** Сечение изолированного провода СИП-2 определяется в соответствии п.1.7.126 по ПУЭ 7 издания.

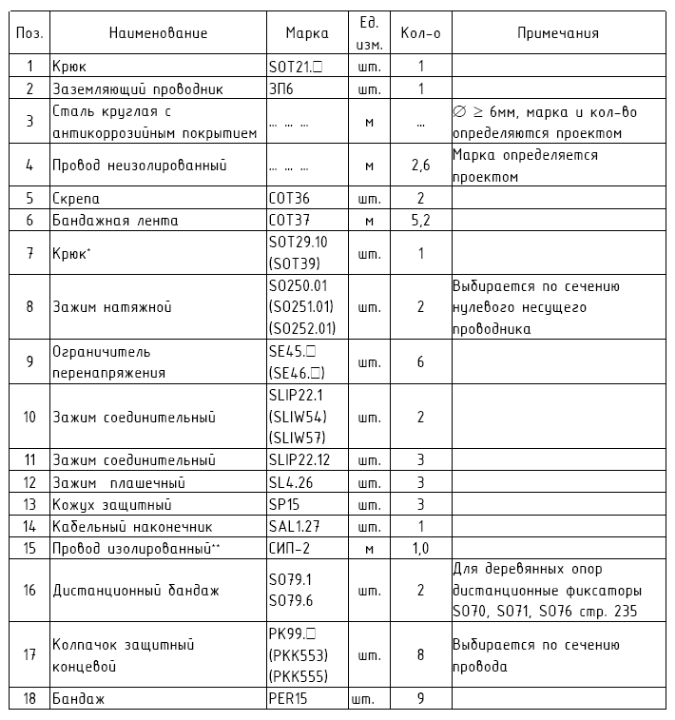

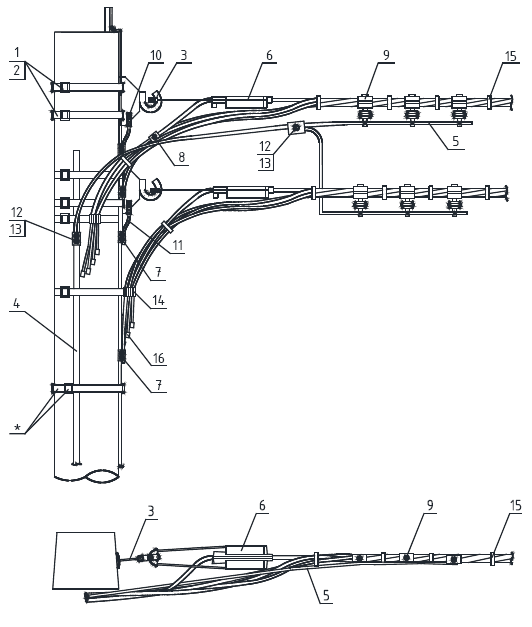

Пример установки ОПН в конце линии (вариант 2)

* Верхний и нижний бандаж выполняется в два витка.

** Сечение изолированного провода СИП-2 определяется п.1.7.126 по ПУЭ 7 издания.

АБОНЕНТСКОЕ ОТВЕТВЛЕНИЕ

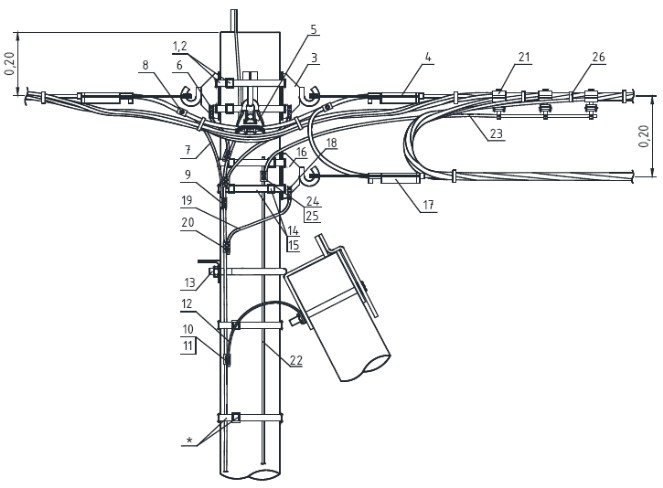

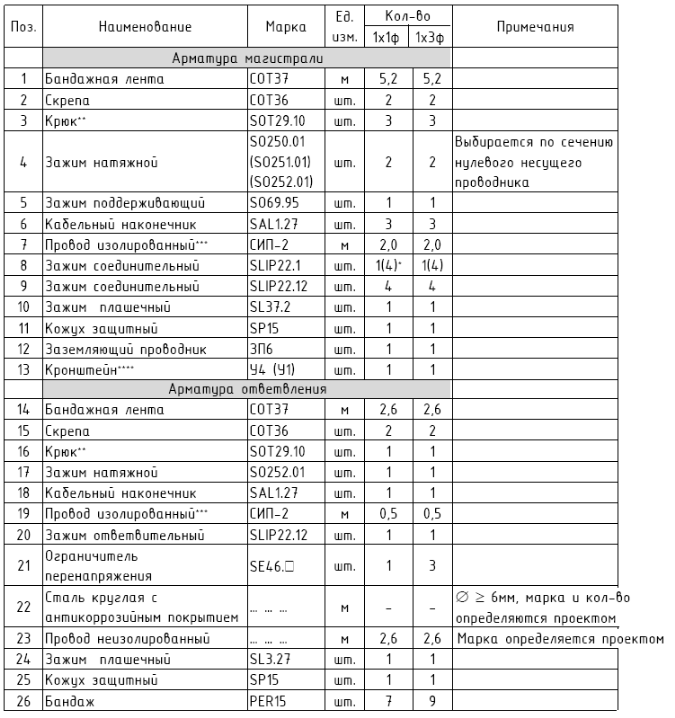

Пример защиты ограничителем перенапряжения SE46

* В скобках указано количество элементов, которые могут потребоваться при определенных условиях.

** Верхний и нижний бандаж выполняется в два витка.

*** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п. 1.7.126 по ПУЭ 7 издания. **** Кронштейн У4 для стоек СВ95, СВ85 и С В110, кронштейн У1 для стоек СВ105.
