Vmax - вакуумный выключатель ABB

Vmax - вакуумные выключатели среднего напряжения производства ABB.

IEC: ... 17,5 кВ; ... 1250 A; ... 31,5 кА ANSI: ... 15 кВ; ... 1200 A; ... 31,5 кА

1. Описание

Техника вакуумного размыкания

Вакуумные контакты, защищенные от окисления и загрязнения

Работа в различных климатических условиях

Небольшое потребление энергии для маневровых операций

Привод с накоплением энергии с серийным устройством против повторного замыкания

Простая индивидуализация с большой гаммой принадлежностей

Фиксированная и выкатная версия

Компактные размеры

Вакуумные прерыватели, загерметизированные на весь срок службы

Прочность и надежность

10000 операций при надлежащем обслуживании

Выкатывание и вкатывание выключателя при закрытой двери

Предупреждение неправильных и опасных операций осуществляется благодаря специальным блокировкам на управлении и на тележке

Общие сведения

Новые автоматические выключатели серии Vmax являются проявлением утвердившейся на рынке технологии компании АВВ по проектированию и изготовлению вакуумных прерывателей, а также в области конструкции, технологии и производства автоматических выключателей. Выключатели среднего напряжения Vmax выполняются из изолирующего моноблока, в котором располагаются три вакуумных прерывателя. Моноблок и управление закреплены на раме. В вакуумном прерывателе расположены контакты, и сам он представляет собой прерывающую камеру.

Размыкание тока в вакууме

Вакуумные выключатели не нуждаются в прерывающей и изолирующей среде. И, действительно, в прерывателе нет ионизирующего материала. При разведении контактов происходит образование электрической дуги, состоящей лишь только из материалов плавления и испарения самих контактов. Электрическая дуга поддерживается внешней энергией до тех пор, пока не пропадет ток около естественной нулевой точки.

В этот момент резкое снижение перемещаемого заряда и быстрая конденсация пара металла приводит к быстрому восстановлению диэлектрических свойств. Таким образом, вакуумный прерыватель восстанавливает изолирующую способность и способность выдерживать проходящее обратное напряжение, окончательно гася дугу. Поскольку в вакууме можно достигнуть высокой диэлектрической прочности, даже при минимальных расстояниях, размыкание цепи гарантируется даже тогда, когда размыкание контактов осуществляется всего за несколько миллисекунд до прохождения тока для естественной нулевой точки. Особенная геометрия контактов и использованного материала, вместе с небольшой длительностью и невысоким напряжением дуги, гарантирует минимальный износ контактов и большую долговечность. Кроме того, вакуум предотвращает окисление и загрязнение.

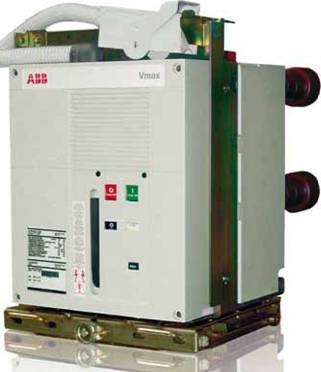

Vmax - вакуумный выключатель

Vmax/L по нормам IEC

Управление типа EL

Низкая скорость контактов, сокращенное расстояние между ними и небольшая масса ограничивают необходимую для работы энергию и гарантируют очень небольшой износ устройства. Таким образом, выключатель нуждается в ограниченном техническом обслуживании. Выключатели Vmax используют механический привод с накоплением энергии и свободным расцеплением. Эти характеристики позволяют выполнять операции размыкания и замыкания вне зависимости от оператора. Механизм управления отличается простой конструкцией и эксплуатацией, а также возможностью привести его в соответствие с требованиями заказчика при помощи обширного ассортимента легко и быстро устанавливаемых дополнительных устройств. Такая простота обращения с выключателем означает наибольшую его надежность.

Конструкция

Управление, моноблок и прерыватели закреплены на металлическом шасси, которое является также опорой для фиксированной версии выключателя. Компактная структура обеспечивает механическую прочность и надежность. Выкатная версия, помимо разъединяющих контактов и провода с вилкой для подключения вспомогательных цепей, комплектуется тележкой для вкатывания и выкатывания при закрытой двери щита.

Имеющиеся версии

Кнопки и механические индикаторы для версий IEC

Кнопки и механические индикаторы для версий ANSI

Автоматические выключатели Vmax могут быть стационарными и выдвижными с фронтальным управляющим механизмом. Выкатная версия имеется для UniGear ZS1 с шириной 550 мм и для модулей PowerCube с шириной 600 мм. Имеется особенная, фиксированная версия щита UniGear 500R. Примечание: все вышеуказанные щиты соответствуют лишь только нормам IEC.
