Принцип размыкания прерывателей АВВ

В вакуумном прерывателе электрическая дуга образуется в момент разъединения контактов, сохраняется до последующего достижения тока нулевого значения и на нее может влиять магнитное поле.

Распространенная дуга или сжатая в вакууме дуга В результате размыкания контактов образуются отдельные точки плавления на поверхности катода. Это приводит к образованию паров металла, которые поддерживают дугу. Распространенной дуге свойственно распространение по поверхности контакта и однородное распространение по поверхности теплового воздействия. При номинальном значении тока электрическая дуга вакуумного прерывателя всегда распространенного типа.

Эрозия контакта очень небольшая, а количество размыканий очень высокое.

При увеличении значения силы прерываемого тока (сверх номинального значения) электрическая дуга преобразуется из распространенной в сжатую под действием эффекта Холла. Начиная с анода, дуга сжимается, и по мере увеличения тока концентрируется. В соответствии с заинтересованной зоной возникает повышение температуры с вытекающей из этого тепловой перегрузкой контакта. Для предотвращения перегрева и эрозии контактов, поддерживается вращение дуги. Благодаря вращению, дуга становится похожей на подвижный проводник, через который проходит ток.

Спиральная геометрия контактов вакуумных прерывателей АВВ

Особенная геометрия спиральных контактов образует радиальное магнитное поле в любой зоне колонны концентрированной дуги на окружностях контактов.

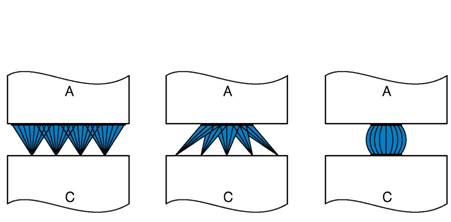

Распространенная дуга Сжимание на аноде Сжимание на аноде и на катоде

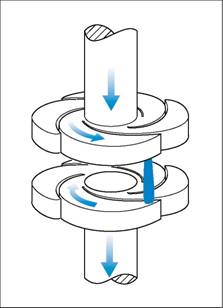

Схема перехода от распространенной дуги до сжатой в вакуумном прерывателе Геометрия контакта с радиальным магнитным полем и вращающейся дугой в вакууме

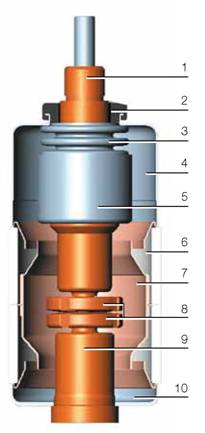

Вакуумный прерыватель

1 Терминал

2 Защита от скручивания

3 Металлический кожух

4 Корпус прерывателя

5 Экран

6 Керамический изолятор

7 Экран

8 Контакты

9 Терминал

10 Корпус прерывателя

Вакуумный прерыватель

Самообразуется электромагнитная сила, действующая тангенциально, вызывая быстрое вращение дуги вокруг оси контактов. Таким образом, дуга принуждается к вращению и к задействованию более обширной поверхности по отношению к дуге с фиксированным контактом. Все это не только снижает до минимума тепловую перегрузку контактов, но и доводит до незначительного уровня эрозию контактов и, самое главное, позволяет контролировать процесс размыкания, даже при очень высоком токе короткого замыкания. Вакуумные прерыватели АВВ - это прерыватели с нулевым током, не подверженные перегреву. Быстрое снижение плотности тока и быстрая конденсация паров металла одновременно с нулевым моментом тока позволяют восстановить максимальную диэлектрическую прочность между контактами прерывателя в течение нескольких тысячных долей секунды.

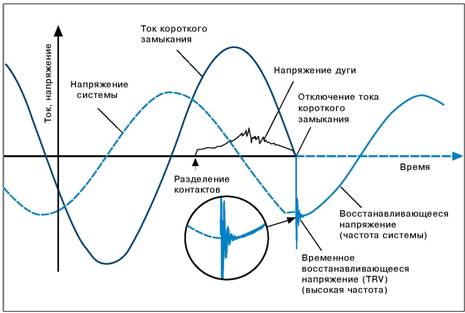

Развитие тока и напряжения в течение одной фазы во время прерывания в вакууме

Сферы применения

Автоматические выключатели Vmax применяются в электрических распределительных сетях для защиты кабелей, трансформаторных и распределительных подстанций, двигателей, трансформаторов, генераторов и конденсаторных батарей.

Нормы и сертификаты

Выключатели Vmax соответствуют стандартам IEC 62271-100, CEI-EN 62271 (раздел 1375), ANSI/IEEE C37.54-C37.09-C37.04-C37.55 и со стандартами основных индустриальных стран. Выключатели Vmax были подвержены перечисленным ниже испытаниям и гарантируют безопасность и надежность работающего оборудования в любой системе.

Типовые испытания: нагрев, прочность изоляции при промышленной частоте, прочность изоляции при атмосферном импульсе, прочность при кратковременном токе и пиковом, механическая долговечность, стабилизационная и прерывающая способность.

Индивидуальные испытания: изоляция при промышленном напряжении и частоте главных цепей, изоляция вспомогательных цепей и цепей управления, измерение прочности главных цепей, механическая и электрическая работа.

Безопасность эксплуатации

Благодаря наличию полной гаммы электрических и механических блокировочных устройств (поставляемых по заказу) при установке автоматических выключателей Vmax можно создавать надежные распределительные щиты. Блокировочные устройства разработаны для предупреждения неправильных управляющих операций и для контроля оборудования при обеспечении максимальной безопасности оператора. Блокировки с ключом или висячими замками обусловливают выполнение размыкания и смыкания и/или вкатывания и выкатывания.

Устройство выкатывания при закрытой двери позволяет выкатывать и вкатывать выключатель в щит только при закрытой двери.

Блокировки против вкатывания предотвращают вкатывание выключателей с разными номинальными силами тока, а также операцию вкатывания при замкнутом выключателе.

Принадлежности

Выключатели Vmax обладают полной гаммой принадлежностей, позволяющих удовлетворять любые требования системы. Управляющий механизм обладает

стандартизированной гаммой аксессуаров и запасных частей, которые можно легко определить и заказать. Установка принадлежностей осуществляется удобно, с передней стороны выключателя. Электрическое подключение выполняется при помощи разъемов в виде вилки и розетки.

Использование, обслуживание и эксплуатация этого прибора являются простыми и требуют ограниченного привлечения ресурсов.

Управление

Механизм управления выключателей Vmax отличается простой конструкцией и эксплуатацией, а также возможностью привести его в соответствие с требованиями заказчика при помощи обширного ассортимента легко и быстро устанавливаемых дополнительных устройств. Такая простота обращения с выключателем означает наибольшую его надежность. Механизм управления - с накоплением энергии с устройством против повторного замыкания, которое устанавливается серийно. Механизм оборудуется специальными блокировками для предотвращения выполнения неправильных операций. Каждая последовательность операций разрешается лишь только в том случае, если соблюдаются все условия, обеспечивающие исправную работу. Принадлежности одинаковы для всех типов выключателей Vmax. Для облегчения монтажа или замены принадлежностей предусматриваются монтажные гнезда с соответствующими неподвижными упорами.

Это высоконадежные механизмы управления, так как они характеризуются небольшим количеством компонентов. Обслуживание - очень незначительное и простое. Аксессуары одинаковы для всей гаммы

Электрические принадлежности легко и быстро устанавливаются или заменяются благодаря готовой кабельной проводке с разъемами

Серийное защитное устройство от повторного замыкания Встроенная ручка взведения замыкающих пружин Блокировка с ключом разомкнутого выключателя

Защита на кнопках размыкания и замыкания для управления при помощи специального инструмента Блокировка замками кнопок управления

Управление выключателем (кнопки и механические индикаторы по нормам IEC)

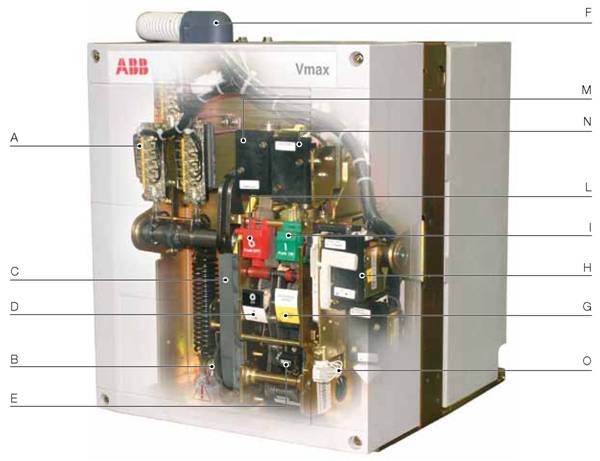

(кнопки и механические индикаторы выключателя

A Вспомогательные контакты разомкнут/замкнут

B Моторедуктор для взведения замыкающих пружин

C Встроенная ручка взведения замыкающих пружин

D Механический индикатор разомкнутого/замкнутого выключателя

E Механический счетчик операций

F Разъемы с вилкой и розеткой электрических принадлежностей

G Индикатор взведенных/не взведенных замыкающих пружин

H Рабочие расцепители (расцепитель размыкания, расцепитель

замыкания, расцепитель минимального напряжения)

I Кнопка замыкания

L Кнопка размыкания

М Дополнительный размыкающий расцепитель

n Блокировочный магнит в управляющем механизме

O Сигнальный контакт взведенных/не взведенных замыкающих пружин

Техническая документация

Для углубленного изучения технических и прикладных аспектов выключателей Vmax вы можете запросить у нас следующие технические каталоги:

Щиты UniGear ZS1 код. 1VCP000138

Ячейка REF542p/us код. 1VTA100001

PowerCube код. 1VCP000091

Система качества

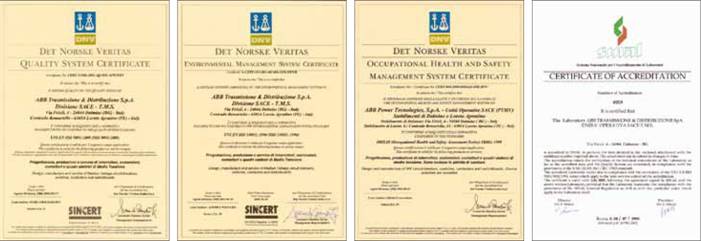

Соответствует норме ISO 9001, сертифицированная внешней, независимой организацией.
