Дополнительные аксессуары

Аксессуары, имеющие один и тот же номер, являются альтернативами друг другу (рисунки относятся к вспомогательным расцепителям версии IEC)

1 Размыкающий расцепитель (-MO1)

2 Дополнительный размыкающий расцепитель (-МО2)

Этот расцепитель обеспечивает дистанционное размыкание прибора.

Таблица 1

Все версии, кроме Vmax 15 кВ и Vmax/W 15 кВ.

Только Vmax 15 кВ и Vmax/W 15 кВ.

Этот расцепитель может работать как с постоянным, так и с переменным током. Данный расцепитель пригоден как для моментального использования, так и для постоянного. В случае моментального использования минимальная продолжительность импульса тока должна составлять 150 мс.

Как и описанный выше размыкающий расцепитель, он позволяет дистанционно управлять размыканием прибора, и может питаться отдельной цепью, отделенной от расцепителя -МО1. Электрические и рабочие характеристики идентичны характеристикам размыкающего расцепителя -МО1. (характеристики см. в таблице 1).

Расцепитель минимального напряжения обеспечивает размыкание выключателя в случае существенного понижения или отключения напряжения питания выключателя.

Он может использоваться для дистанционного размыкания (при помощи кнопки замкнутого типа), блокировки при замыкании или же для проверки напряжения во вспомогательных цепях. Замыкание выключателя разрешено только при питании расцепителя (блокировка замыкания выполняется механически).

В частности, когда расцепитель минимального напряжения:

не возбужден (не питается): предотвращает замыкание выключателя (если выключатель разомкнут) и вызывает размыкание выключателя (если выключатель замкнут)

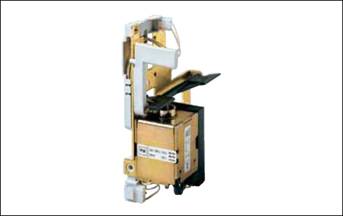

3 Расцепитель минимального напряжения (-MU)

возбужден (питается): позволяет замыкание выключателя (если выключатель разомкнут) и не вызывает размыкание выключателя (если выключатель замкнут).

Расцепитель минимального напряжения может поставляться пригодным для питания производным напряжением на входе выключателя (следовательно, вне зависимости от состояния, в котором находится выключатель, оборудованный расцепителем минимального напряжения) или независимым источником.

В случае, если замыкающие расцепители (-МС) и минимального напряжения (-MU) имеют одно и то же питание и необходимо автоматическое замыкание выключателя при возобновлении вспомогательного питания, то для предотвращения невыполнения замыкания следует ввести задержку в 50 мс между моментом подачи разрешающего сигнала расцепителя минимального напряжения и возбуждением замыкающего расцепителя. Когда сеть питания расцепителя минимального напряжения может быть подвержена кратковременным прерываниям или падениям, то для предотвращения нежелательных срабатываний можно задержать срабатывание расцепителя минимального напряжения, оборудовав его электронным устройством задержки (см. аксессуар, описанный в следующем пункте). Если же минимальное напряжение не питается, то замыкание выключателя механически блокируется, и он остается постоянно в разомкнутом состоянии. Выключатель может вновь начать работу только в том случае, если минимальное напряжение механически отключается при помощи механического исключающего устройства минимального напряжения (см. аксессуар, описанный ниже).

Дополнительные аксессуары

Аксессуары, имеющие один и тот же номер, являются альтернативами друг другу (рисунки относятся к вспомогательным расцепителям версии IEC) 4 Замыкающий расцепитель (-МС)

5 Электронный задерживающий таймер (-КТ)

Этот расцепитель обеспечивает дистанционное замыкание прибора.

Этот расцепитель может работать как с постоянным, так и с переменным током.

Он пригоден как для моментального использования, так и для постоянного. В случае моментального использования минимальная продолжительность импульса тока должна составлять 150 мс. Находящийся под постоянным питанием расцепитель выполняет защитную функцию от электрического повторного замыкания.

Электрические и рабочие характеристики идентичны характеристикам размыкающего расцепителя -МО1 (характеристики см. в таблице 1 на стр. 14).

Электронный задерживающий таймер должен устанавливаться снаружи выключателя. Обеспечивает срабатывание расцепителя с установленным и регулируемым временем срабатывания. Использование расцепителя минимального напряжения с задержкой рекомендуется для предотвращения срабатываний, когда сеть питания расцепителя может быть подвергнута краткосрочным прерываниям или понижениям напряжения. При отсутствии питания замыкание выключателя невозможно.

Характеристики задерживающего устройства

Регулируемое время размыкания (расцепитель + замедлитель): 0,5-1-1,5-2-3 с

Задерживающий таймер должен использоваться с расцепителем минимального напряжения, имеющим то же напряжение, что и у задерживающего таймера.

Механическое исключающее устройство минимального напряжения - это механическое устройство, позволяющее отключать работу расцепителя минимального напряжения.

Если вам необходима данная принадлежность, то укажите ее в заказе, так как последующая установка силами заказчика является невозможной.

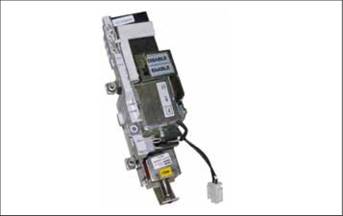

6 Механическое исключающее устройство расцепителя минимального напряжения

Отключение расцепителя минимального напряжения осуществляется при помощи специального двухпозиционного селектора, расположенного на передней стороне управления выключателя. Исключающее устройство остается в выбранном положении до тех пор, пока селектор не будет вручную переключен из положения "минимальное напряжение отключено" в положение "минимальное напряжение включено" (и наоборот). При исключающем устройстве, настроенном на "минимальное напряжение отключено", выключатель ведет себя так, будто бы он не имеет расцепителя минимального напряжения. Таким образом, можно замыкать выключатель даже при отсутствии питания расцепителя.

При замкнутом выключателе, если селектор переводится в положение "минимальное напряжение включено", обеспечивается:

нахождение выключателя в замкнутом состоянии, если минимальное напряжение возбуждено (питается)

немедленное размыкание выключателя, если минимальное напряжение не возбуждено (не питается).

Механический исключающий механизм минимального напряжения выключателя требуется в особенности тогда, когда:

выключатель управляет/защищает трансформатор СН/НН, а расцепитель минимального напряжения получает питание со стороны НН, следовательно, только при замкнутом выключателе (без исключающего устройства минимального напряжения нельзя было бы замкнуть выключатель, следовательно, питать расцепитель минимального напряжения)

необходимо выполнять ручные операции размыкания и замыкания выключателя, имеющего минимальное напряжение, в выкаченном положении и/или при отсутствии питания вспомогательных цепей.

Механическое исключающее устройство минимального напряжения с ручным взведением всегда оборудовано вспомогательным контактом для электрической сигнализации отключенного расцепителя минимального напряжения (-BB6). Примечание: механическое исключающее устройство с ручным взведением не может поставляться на итальянский рынок для точки подачи энергии потребителю, подключенному к среднему напряжению. Норма CEI 0-16 запрещает постоянное отключение расцепителя минимального напряжения, когда он используется "Общей защитой" для управления размыканием "Общего устройства".

Дополнительные аксессуары

Аксессуары, имеющие один и тот же номер, являются альтернативами друг другу (рисунки относятся к вспомогательным расцепителям версии IEC)

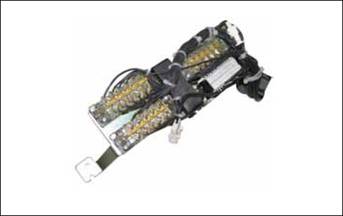

7 Вспомогательные контакты выключателя (-BB1; -BB2; -BB3)

Электрическая сигнализация разомкнутого/замкнутого состояния выключателя может быть оборудована группой из 15 вспомогательных контактов вместо серийно предусмотренных 10. Примечание

Применение размыкающего расцепителя и/или дополнительного размыкающего расцепителя предусматривает использование одного и/или двух замыкающих вспомогательных контактов (как правило, разомкнутых), снижая количество имеющихся вспомогательных контактов.

Общие характеристики

Напряжение изоляции

по норме VDE 0110. Группа С 800 В пост. тока

Номинальное напряжение 24 В ... 660 В

Испытательное напряжение 2,2 кВ

Максимальный номинальный ток 10 A

Количество контактов 5

Ход контактов 6 мм ... 7 мм

Усилие привода 26 Н

Сопротивление 3 мО

Температура складирования -20°C ... +120 °C

Рабочая температура -20°C ... +70 °C

Перегрев контакта 20 K

Количество рабочих циклов 30 000

Неограниченная размыкающая способность в случае использования с последовательным предохранителем 10 А

Электрические характеристики

9 Контакт положения (-BT3)

8 Дистанционные контакты в тележке (-BT1; -BT2)

Дистанционные контакты съемного выключателя (установленные на тележке выключателя). Эти контакты устанавливаются в дополнение или в качестве альтернативы контактов положения (для сигнализации извлеченного выключателя), расположенных в отсеке. Они также выполняют функцию контакта положения (-BT3).

Этот контакт используется вместе с блокировочным магнитом в управляющем механизме (-RL1) для предотвращения дистанционного замыкания во время вкатывания в отсек.

Он поставляется для выключателей Vmax/W и Vmax/L. Не поставляется, когда требуются дистанционные контакты на тележке (-BT1; -BT2).

Дополнительные аксессуары

Аксессуары, имеющие один и тот же номер, являются альтернативами друг другу (рисунки относятся к вспомогательным расцепителям версии IEC)

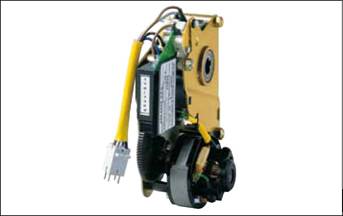

10 Управляющий механизм с двигателем (-MS) 11 Сигнальные контакты взведенных и невзведенных

замыкающих пружин (-BS2)

Этот механизм выполняет автоматическое взведение замыкающих пружин управляющего механизма выключателя. После замыкания выключателя моторедуктор немедленно взводит замыкающие пружины.

При отсутствии напряжения питания или во время выполнения обслуживания замыкающие пружины взводятся вручную (при помощи специального рычага, встроенного в управляющий механизм).

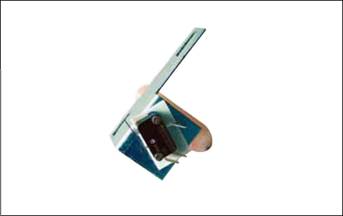

Этот контакт состоит из микровыключателя, выполняющего дистанционную сигнализацию состояния замыкающей пружины привода выключателя.

Контакт имеется в следующих двух версиях:

разомкнутый контакт: сигнал взведенных пружин

замкнутый контакт: сигнал не взведенных пружин.

Характеристики
