Размеры указаны в "мм" и в "дюймах".

4. Габаритные размеры

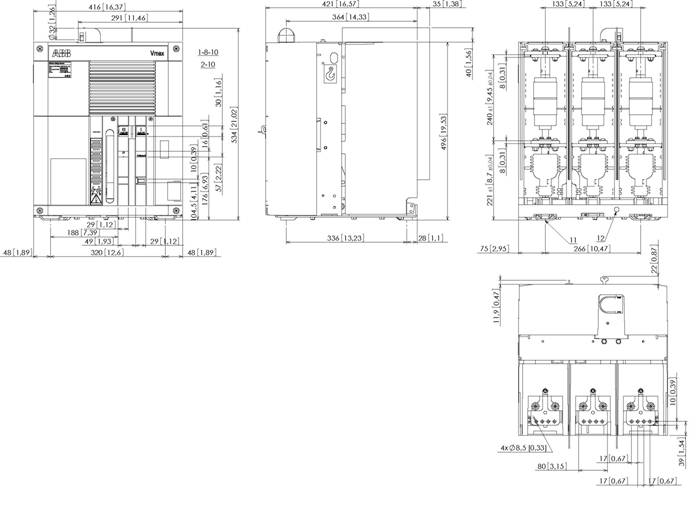

Vmax - Фиксированные выключатели IEC: 12...17,5 кВ - 630...1250 A - 16...31,5 кА ANSI: 15 кВ - 1200 А - 25...31,5 кА

1VCD003279 V3198

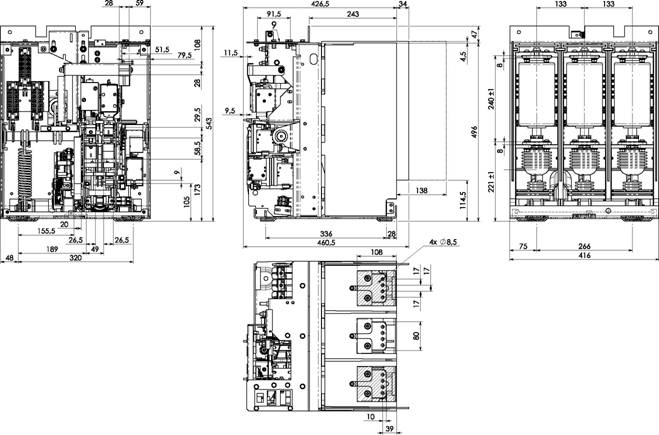

Vmax/F - Фиксированные выключатели для щитов UniGear 500R IEC: 12...17,5 kV - 630 A - 25...31,5 kA

1VCD003516_E0771

4. Габаритные размеры

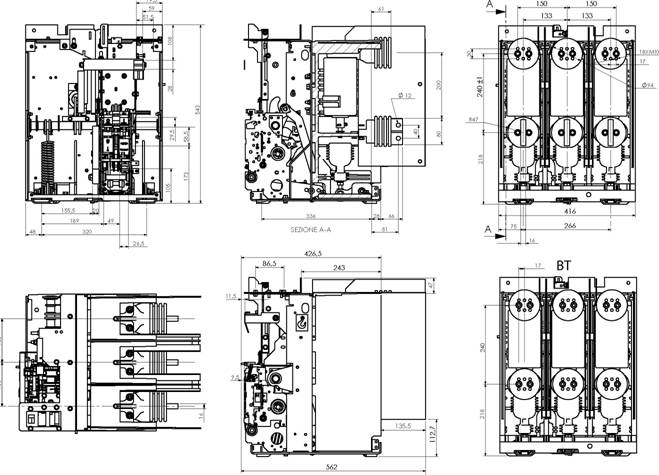

Vmax/F - Фиксированные выключатели для щитов UniGear 500R IEC: 12...17,5 кВ - 2000 A - 25...31,5 кА

1VCD003558 V2315

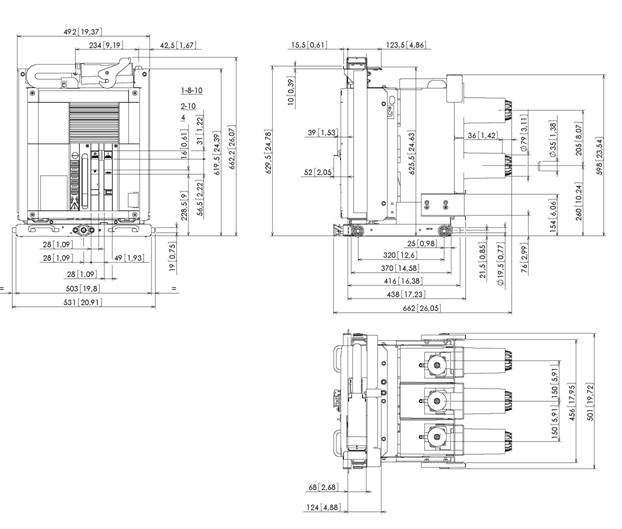

Vmax/W - Выкатные выключатели для модулей PowerCube IEC: 12...17,5 кВ - 630...1250 A - 16...31,5 кА ANSI: 15 кВ - 1200 А - 25...31,5 кА

Размеры указаны в "мм" и в "дюймах"

1VCD003280 V2856

4. Габаритные размеры

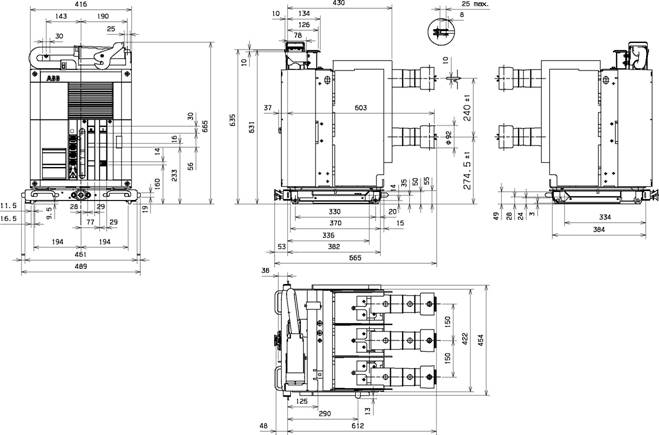

Vmax/L - Выкатные выключатели для щитов UniGear 550 IEC: 12...17,5 кВ - 630...1250 А - 16...31,5 кА

1VCD003334 V2296
