Номенклатура КТП
Комплектные трансформаторные подстанции
Комплектные трансформаторные подстанции (КТП) служат дня приема электрической энергии трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 или 10 кВ, ее транзита (подстанции проходного типа), распределения и преобразования в электроэнергию напряжением 0,4 кВ, для электроснабжения и защиты потребителей сельских, городских, промышленных и других объектов.
Преимущества
Комплектные трансформаторные подстанции поставляются на место установки с полностью смонтированными оборудованием. Это позволяет в значительной мере сократить сроки и объем работ, необходимых для ввода подстанции в эксплуатацию. КТП имеет цельную универсальную одну или несколько модулей, которые дают возможность устанавливать их непосредственно на грунте, бетонной или асфальтированной площадке, бетонной монолитной плите, лежнях, стойках, железобетонных сваях, металлических трубах. Такая установка КТП дает возможность быстрого ее демонтажа или перемещения на новое место эксплуатации. Номенклатура КТП обладает гибкой архитектурой конструкции, что позволяет изготавливать их в широком диапазоне типоразмеров и технических характеристик. Габаритные размеры модулей всего диапазона типоразмеров позволяют беспрепятственно транспортировать их как автомобильным, так и железнодорожным транспортом.
КТП позволяют реализовывать индивидуальные потребности заказчика, изменяя любые параметры: габариты корпуса, встраиваемое оборудование, цвет и тип фасадного покрытия и т.д.
Безопасность
Полная безопасность эксплуатации обеспечивается конструктивными решениями, простотой и наглядностью коммутационных операций, а также продуманной системой механических и электромагнитных блокировок, предотвращающих ошибочные и некорректные действия обслуживающего персонала.
Конструкция
Как правило КТП состоит из трансформаторного отсека (камера трансформатора), устройства высокого напряжения (УВН) и распределительного устройства низкого напряжения (РУНН). Камера трансформатора снабжена распашными дверями, через которые осуществляется доступ, установка и демонтаж трансформатора. Подключение трансформатора осуществляется шинами или кабелем. Устройство высокого напряжения состоит как правило из камер КСО с установленными в них выключетелями нагрузки, разъединителями, вакуумными выключателями. В РУНН устанавливают автоматические выключатели, рубильники, приборы учета.
Классификация
- По типу силового трансформатора: с масляным трансформатором; с герметичным масляным трансформатором; с герметичным трансформатором с негорючим жидким диэлектриком; с сухим трансформатором; с трансформатором с литой изоляцией.
- По способу выполнения нейтрали трансформатора на стороне низшего напряжения (стороне НН): С глухозаземленной нейтралью; с изолированной нейтралью.
- По взаимному расположению изделий: однорядное; двухрядное.
- По числу применяемых силовых трансформаторов: с одним трансформатором; с двумя или более трансформаторами.
- По выполнению высоковольтного и низковольтного вводов: кабельный, воздушный, кабельно-воздушный.
- По наличию коридора (тамбура) обслуживания в распред-устройстве высокого (УВН) и низкого напряжения (РУНН): без коридора (тамбура) обслуживания; с коридором (тамбуром) обслуживания.
- По типу РУВН: тупиковые, проходные.
и другие в соответствии с пожеланиями и требованиями заказчика.
Помимо выше перечисленной классификации КТП так же подразделяются на наружней и внутренней (внутризаводские) установки.
В современных условиях отдельно выделяются КТП по типу исполнения модуля (корпуса) и условиям размещения. Ниже представлены данные подстанции.
Киосковая КТП

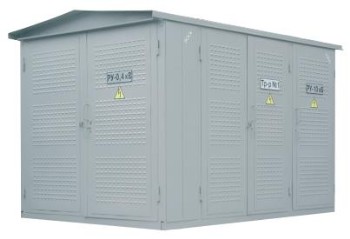

Корпус КТП представляет собой цельносварную окрашенную конструкцию устанавливаемую как правило на железобетонные блоки.
2КТПТАС с АВР - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТПТАС, КТППАС мощностью 63...400 кВА - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТПТАС-М, КТППАС-М мощностью 630 кВА - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТПТАС мощностью 1000 кВА - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП с КУ (с компенсацией реактивной мощности) - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП киоскового типа - ООО "НПО Промэлектроавтоматика"
КТП типа «киоск» и типа «киоск» малогабаритная - ЗАО Группа Компаний ЭЛЕКТРОЩИТ ТМ-Самара
КТП киоскового типа - Свердловский завод высоковольтного оборудования (ООО «СЗВО»)
КТП киоскового типа 25...1000 кВА - ООО «Союз-Электро»
КТП киоскового типа - ООО ПКФ Автоматика
КТП для городских сетей 250...630 кВА - ООО ПКФ Автоматика
КТП киоскового типа 25...630 кВА - ЗАО "ЧЭМЗ"
КТП типа «Сэндвич»

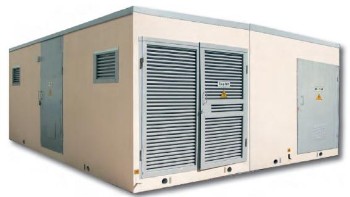

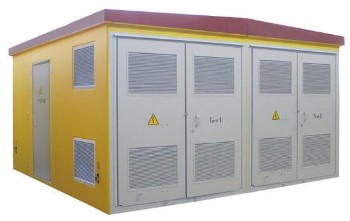

Корпус КТП представляющая собой сборную металлическую конструкцию с утеплителем типа «Сэндвич».
КТП в утепленной оболочке типа КТПУБ, 2КТПУБ - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП в утеплённой оболочке - ООО "НПО Промэлектроавтоматика"
КТП городская в здании моноблочного типа до 20 кВ - ЗАО Группа Компаний ЭЛЕКТРОЩИТ ТМ-Самара
КТП в электротехническом моноблоке длиной 10 м - ЗАО Группа Компаний ЭЛЕКТРОЩИТ ТМ-Самара
КТП городская 6(10) кВ - ЗАО Группа Компаний ЭЛЕКТРОЩИТ ТМ-Самара
КТП промышленные 10кВ в модуле - ЗАО Группа Компаний ЭЛЕКТРОЩИТ ТМ-Самара
КТП блочно-модульные - ООО «Союз-Электро»
КТП в трех блоках-модулях типа «Сэндвич» - ООО ПКФ Автоматика
КТП с расширенной функцией распределения на стороне ВН в блок-модулях типа «Сэндвич» - ООО ПКФ Автоматика
КТП малогабаритная в блок-модулях типа «Сэндвич» 250...630 кВА - ООО ПКФ Автоматика
2КТП 100...2500кВА в металлическом блочно-модульном здании - ЗАО «Электронмаш»
КТП 63...1000кВА в металлическом блочно-модульном здании - ЗАО «Электронмаш»
КТП в металлической оболочке - ОАО "ПО Элтехника"
КТП в железобетонной оболочке
КТП представляет собой железобетонную конструкцию, состоящую из одного или несколько блоков.
Блочные КТП GLAR - компания «БалтЭнергоМаш»
Блочные КТП в бетонной монолитной оболочке КТПБ, 2КТПБ - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП типа КТПБК и 2КТПБК с коридором обслуживания - ОАО «Минский электротехнический завод им. В.И.Козлова»
Блочная КТП в железобетонной оболочке мощностью до 2500 кВА - ООО «Союз-Электро»
КТП 100...2500 кВА и распределительные пункты напряжением до 10 кВ в железобетонных блоках - ООО ПКФ Автоматика
2КТП 250...1600кВА в бетонной оболочке - ЗАО «Электронмаш»
Блочная КТП в бетонной оболочке типа «балтика» - ОАО "ПО Элтехника"
КТП в бетонном корпусе 100...1000 кВА - ЗАО "ЧЭМЗ"
2КТП в бетонном корпусе 1600 кВА - ЗАО "ЧЭМЗ"
КТП городского типа в железобетонном корпусе 25...630 кВА - ЗАО "ЧЭМЗ"
Мачтовая КТП

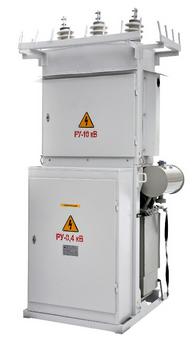

КТП представляет собой сборно-сварную каркасную конструкцию, установленную на опорах или стойках.
Мачтовые КТП типа МТП 160...250 кВА - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП для электроснабжения с/х потребителей и небольших объектов - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП мачтового типа - ЗАО Группа Компаний ЭЛЕКТРОЩИТ ТМ-Самара
Мачтовая КТП 25...250 кВА - ООО ПКФ Автоматика
КТП мачтовая 25...250 кВА - ЗАО "ЧЭМЗ"
КТП шкафного типа 25...250 кВА - ЗАО "ЧЭМЗ"
КТП внутрицеховая

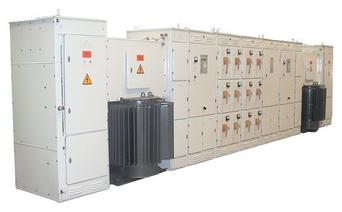

КТП для сетей промышленных предприятий модульной конструкции 160...2500 кВА - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП для сетей промышленных предприятий на базе конструктива OKKEN - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП собственных нужд - ОАО «Минский электротехнический завод им. В.И.Козлова»
2КТП с цифровыми блоками защит и автоматики - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП типа КТП-СЭЩ-А, КТП-СЭЩ-П, КТП-СЭЩ-СН 250...3150 кВА - ЗАО Группа Компаний ЭЛЕКТРОЩИТ ТМ-Самара
КТП внутрицеховая - ООО ПКФ Автоматика
КТП столбовая
Столбовая КТП для электроснабжения небольших объектов и с/х потребителей - ОАО «Минский электротехнический завод им. В.И.Козлова»
КТП столбового типа 25...63 кВА - ЗАО "ЧЭМЗ"
КТП 35/0,4 кВ
КТП универасальная на напряжение 35/0,4 кВ - ЗАО Группа Компаний ЭЛЕКТРОЩИТ ТМ-Самара
