Принадлежности для автоматического выключателя

Минимальный расцепитель напряжения (UVT)

1. Минимальный расцепитель напряжения, установленный в автоматическом выключателе, обеспечивает срабатывание автоматического выключателя в том случае, когда напряжение главной цепи или цепи управления становится меньше заданного.

Данный расцепитель является расцепителем мгновенного действия. Если требуется функция выдержки времени, к минимальному расцепителю напряжения необходимо подсоединить соответствующее дополнительное устройство. При отсутствии напряжения питания на UVT ручное или автоматическое включение аппарата невозможно.

1. Включение аппарата возможно, если на зажимы UVT (D1, D2) подается напряжение, составляющее 85 % от номинального.

1. Номинальное напряжение и другие характеристики независимого расцепителя напряжения

2. Требования к проводникам

В таблице ниже приведена максимально возможная длина проводника указанного калибра (сечения) для независимого расцепителя на номинальное напряжение 24-30 В постоянного или 48-60 В постоянного/переменного тока, потребляемая мощность при прохождении пускового тока составляет приблизительно 200 ВА. Несоблюдение указанных ниже размеров проводников может привести к выходу расцепителя из строя.

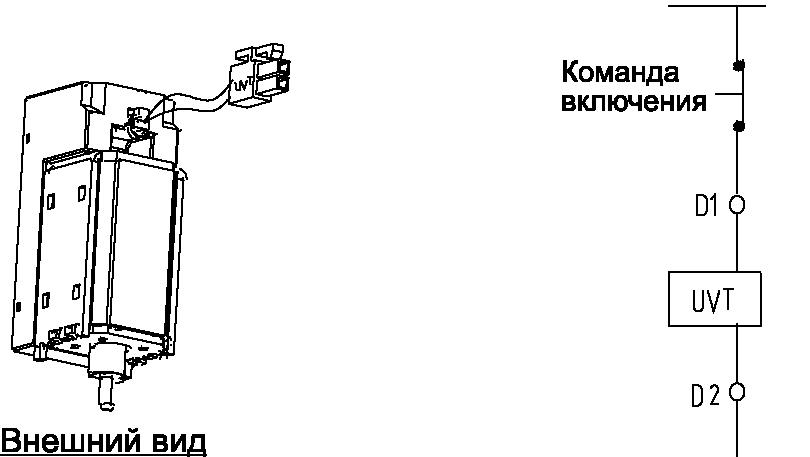

3. Внешний вид и электрическая схема

Электрическая схема

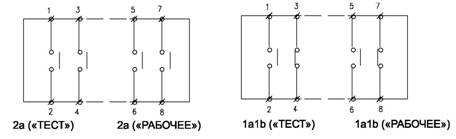

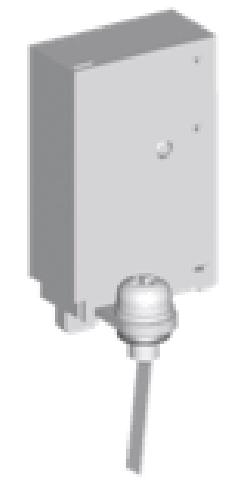

Указатель положения

Отображает положение («ТЕСТ» или «РАБОЧЕЕ») вакуумного автоматического выключателя, указатель механически переключается при изменении положения вакуумного автоматического выключателя. Доступно два типа конструкции указателя:

1. 2а2а: 2а («ТЕСТ») + 2а («РАБОЧЕЕ»)

1. 2а2b: 1а1b («ТЕСТ») + 1а1b («РАБОЧЕЕ»)

1. Электрическая схема

Реле контроля блокировки (LCS)

Реле контроля блокировки указывает на доступность операции включения. Сигнал на выход «Ь» может быть выдан в режиме ОТКЛ и «взведен». Это состояние означает готовность к операции включения.

Если блокировка находится в неправильном положении, реле контроля блокировки предотвращает включение даже в случае поступления сигнала «Включение». Реле контроля блокировки подсоединяется последовательно катушке включения.

Замок

• Если замок заперт ключом, операция включения не может быть выполнена без ключа.

Инструкция

1. Ключ не может быть извлечен в положении «НЕ ЗАПЕРТО», только в положении «ЗАПЕРТО».
2. После нажатия на автоматическом выключателе кнопки «ОТКЛ» поверните ключ против часовой стрелки и извлеките его. В положении «ЗАПЕРТО» ручное или автоматическое включение аппарата невозможно.
3. После вставки ключа и поворота его по часовой стрелке нажатая кнопка «ОТКЛ» возвращается в исходном положении.

При этом становится возможным ручное или автоматическое включение аппарата.

Крышка для кнопок «ВКЛ», «ОТКЛ»

1. Защитная крышка позволяет предотвратить нежелательное нажатие кнопки «ВКЛ» ил «ОТКЛ».

1. Переключение кнопок возможно с помощью толкателя.

Навесной замок для кнопок «ВКЛ» и «ОТКЛ»

1. Навесной замок позволяет предотвратить нежелательное нажатие кнопки «ВКЛ» или «ОТКЛ».
2. Нажатие кнопки возможно только после снятия замка.

Принадлежности для корзины типа Н

Заземляющий разъединитель

1. Заземляющий разъединитель используется для отвода зарядного тока на стороне нагрузки вакуумного автоматического выключателя. Обеспечивает поддержание безопасных условий во время технического обслуживания аппарата. Заземляющий разъединитель доступен только для корзин типа Н.

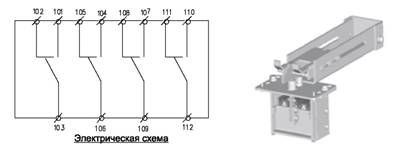

Вспомогательный выключатель заземляющего разъединителя

1. Указывает состояние заземляющего разъединителя «ЗАЗЕМЛЕНО» или «ОТКЛЮЧЕНО».

Контакт «а»: 101-103,104-106,107-109,110-112, Контакт «Ь»: 102-103,105-106,108-109,111-112

1. Контакты - 2а2b или 6а6b

Электрическая схема

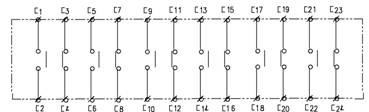

Выключатель фиксации положения автоматического выключателя в корзине

Данное устройство указывает, в каком состоянии «ВКЛ» или «ОТКЛ» находится автоматический выключатель, но работает только в том случае, когда автоматический выключатель находится в положении «РАБОЧЕЕ» (установлен внизу корзины). Контакты "а" и "Ь" могут использоваться для различных цепей (например, 4а, 4Ь, 2а2Ь...).

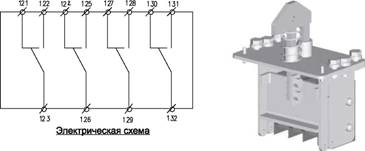

Выключатель фиксации положения тележки автоматического выключателя (ТОС)

• Данное устройство указывает «РАБОЧЕЕ» состояние автоматического выключателя, срабатывает при перемещении автоматического выключателя (установлен внизу корзины). Контакты «а» и «Ь» могут использоваться для различных целей (например, 4а, 4Ь, 2а2Ь...).

Контакт «а»: 122-123, 125-126, 128-129, 131-132, Контакт «Ь»: 121-123, 124-126, 127-129, 130-132)

Замок для запирания шторок

Отверстие для навешивания замка

1. Висячий замок обеспечивает блокировку шторок в закрытом положении после извлечения вакуумного автоматического выключателя из корзины. Служит для гарантирования безопасности во время технического обслуживания.
2. При вкатывании автоматического выключателя шторки корзины автоматически открываются.
3. Для предотвращения открытия шторок навешивается замок.

Перед вкатыванием автоматического выключателя в корзину необходимо снять замок.

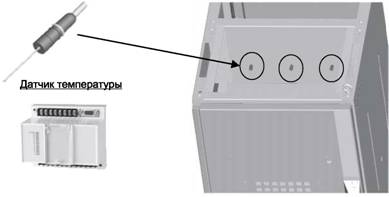

Датчик температуры и устройство контроля температуры (блок TRIO)

1. В корзину типа Н может быть установлено до трех датчиков температуры (макс. 3 шт.), которые измеряют температуру окружающей среды в корзине рядом с главной цепью (фазы R/S/T).

1. Устройство контроля температуры (блок TRIO) обеспечивает отображение температуры, определяемой датчиком, установленным в корзине типа Н.
2. Устройство отображает максимальное значение температуры, измеренное датчиками, и передает его в локальную сеть.
3. В случае превышения заданной температуры выдается аварийный сигнал.

Кнопка аварийного включения/ отключения

1. Если дверь закрыта, включение или отключение автоматического выключателя может быть выполнено путем нажатия кнопки аварийного включения/отключения с помощью специальной рукоятки.
2. В корпусе кнопки ВКЛ/ОТКЛ имеется отверстие для фиксации.
3. Обмен данными с устройством TRIO осуществляется через интерфейс Modbus/RS-485 (базовое исполнение) и через приобретаемый отдельно интерфейс Profibus-DR

Устройство контроля температуры
