Распаковка, условия эксплуатации

Распаковка

1. Аккуратно извлеките из упаковки автоматический выключатель, компоненты и принадлежности.
2. Убедитесь в том, что в комплекте имеются полиэтиленовые пакеты с руководством по эксплуатации и протоколом окончательного испытания.
3. При обнаружении каких-либо повреждений или неисправностей аппаратов незамедлительно сообщите об этом в местное представительство компании LSIS.
4. При обнаружении каких-либо повреждений, возникших в процессе транспортировки, составьте вместе перевозчиком рекламацию и уведомите об этом транспортную компанию.

Условия эксплуатации (аппараты для установки внутри помещения)

1. Нормальные условия эксплуатации

Конструкция соответствует требованиям МЭК 62271 -100 (МЭК 62271-1) при соблюдении следующих эксплуатационных условий:

1. Температура окружающей среды
2. Максимальная: +55°С * Макс.среднесуточная температура: +35 °С
3. Минимальная -40°С
4. Высота над уровнем моря < 1000 м.
5. Относительная влажность
6. Среднесуточное значение: < 95%
7. Среднемесячное значение: < 90% 2. Особые условия эксплуатации

Особые условия эксплуатации должны быть согласованы изготовителем и пользователем.

Изготовитель должен быть заранее уведомлен об особых условиях эксплуатации в следующих случаях:

1. объект расположен на большей высоте над уровнем моря или температура окружающей среды превышает нормальный уровень;
2. место эксплуатации подвержено воздействию соленого морского ветра;
3. места с очень высокой влажностью воздуха;
4. места с большим содержанием в атмосфере водяных или масляных паров;
5. места со взрывоопасными, горючими или ядовитыми газами;
6. места с сильной запыленностью;
7. места с сильной вибрацией или подверженные значительным ударным воздействиям;
8. места с образованием в значительных количествах льда и выпадением снега;
9. в других особых случаях, которые не упомянуты выше.

Транспортировка, хранение и утилизацияТранспортировка

А ОСТОРОЖНО!

1. Не допускается перемещать автоматический выключатель, удерживая его за зажимы главной цепи.

Несоблюдение этого требования может привести к возникновению неисправности при перегреве.

1. Перед вкатыванием автоматического выключателя в ячейку распределительного устройства необходимо обязательно снять подъемную скобу, используемую для выравнивания веса.

Несоблюдение этого требования может привести к повреждению аппарата или короткому замыканию.

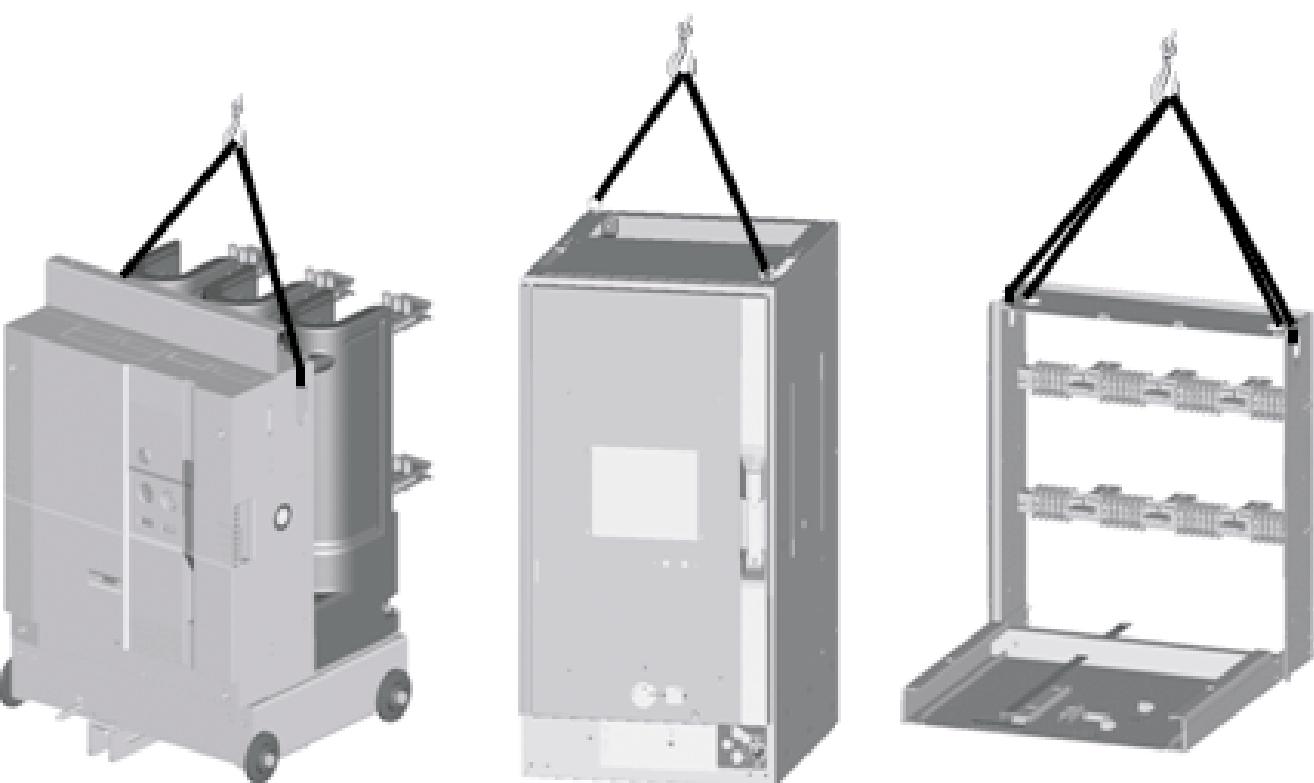

1. Для подъема и перемещения автоматического выключателя используйте стропы и грузозахватные приспособления. Крюк заводится в соответствующее отверстие аппарата и располагается в определенном положении.
2. Перед вкатыванием автоматического выключателя в ячейку распределительного устройства необходимо снять грузозахватные крюки.
3. При подъеме автоматического выключателя вместе с корзиной, корзина должна находиться в РАБОЧЕМ (SERVICE) положении.
4. При установке автоматического выключателя на опорную поверхность следует проявлять осторожность, не допуская падения выключателя или нанесения по нему ударов.

Автоматический Корзина Корзина

выключатель (тип Н) (типы Е, F, G)

(тип Е)

Хранение
	А ВНИМАНИЕ!
	Автоматические выключатели должны храниться в чистом, сухом, свободном от пыли и конденсата помещении. Несоблюдение этого требования может привести к ухудшению изоляционных свойств. В помещении, в котором хранятся данные аппараты, не должны присутствовать коррозионные газы. Несоблюдение этого требования может привести к повреждению аппарата (выцветанию наружного покрытия, перегреву или пригоранию контактов вследствие увеличения контактного сопротивления).
Утилизация
	А ВНИМАНИЕ!
	1. В конце срока службы аппараты должны быть сданы на утилизацию в соответствующий пункт сбора отходов. Несоблюдение этого требования может привести к загрязнению окружающей среды.
В соответствии с требованиями ISO 14000 металлические и неметаллические части аппаратов должны быть разделены на подлежащие вторичной переработке и прочие материалы, которые могут вызвать загрязнение окружающей среды, и затем утилизированы на специализированном предприятии. По вопросам повторного использования материалов обращайтесь к представителю нашей компании. Материалы, выделяющие при горении ядовитые газы, должны быть утилизированы на соответствующем предприятии.

"
