Внимание!

  1. Заявленный срок службы и рабочие характеристики могут быть гарантированы только в случае регулярного проведения визуальных проверок и технического обслуживания.
  2. Внутри и рядом с распределительным устройством не должны находиться посторонние предметы.
  3. Следует своевременно принимать меры по ограничению уровня запыленности и влажности, чтобы предотвратить возможное возникновение неисправностей или аварий.
  4. Дверь распределительного устройства должна быть плотно закрыта, чтобы предотвратить проникновение внутрь мелких животных (например, крыс или лягушек), которые могут привести к повреждению электрооборудования.
  5. В случае повышенной влажности воздуха, а также в дождливое время года следует принимать надлежащие меры по поддержанию помещения и размещаемого в нем оборудования в сухом состоянии. Влага может вызвать серьезные повреждения электрооборудования.
  6. Следует контролировать целостность изоляции проводов и кабелей, а также защитного лакокрасочного покрытия панелей.
  7. Необходимо принимать соответствующие меры в случае установки оборудования в помещении, температура в котором находится выше или ниже допустимого рабочего диапазона.
    1. В случае возникновения каких-либо аварийных ситуаций или повреждений, связанных с несоблюдением пользователем или владельцем указанных в данном руководстве требований, гарантийные обязательства компании аннулируются.

Осторожно!

1. Установка вакуумного автоматического выключателя Susol в распределительное устройство, эксплуатируемое снаружи помещения

  1. Необходимо принять дополнительные меры по предотвращению выпадения конденсата на поверхности изоляционных материалов вакуумного автоматического выключателя, установив для этого систему вентиляции или обогрева внутреннего пространства.
  2. Эксплуатация должна допускаться только после проведения испытания на сопротивление изоляции или электрическую прочность изоляции (последующие испытания следует проводить не реже 1 раза в квартал).

Снижение электрической прочности изоляции - основная причина коротких замыканий.

Чтобы обеспечить нормальную безопасную работу аварийного выключателя, установленного в распределительном устройстве, необходимо придерживаться ряда правил.

  1. При выполнении различных операций с автоматическим выключателем (например, при его подъеме) следует проявлять особую осторожность, не допуская его падения.
  2. Перед установкой автоматического выключателя, оснащенного подъемной скобой, используемой для выравнивания веса, в ячейку распределительного устройства, необходимо обязательно снять эту скобу.
  3. При установке в распределительное устройство автоматического выключателя стационарного исполнения контактор фиксируется с одним и тем же моментом затяжки, при этом контактор должен быть вставлен в монтажное отверстие (6 - ? 14), а на головку болта должны быть надеты пружинные шайбы. При выполнении этих операций не допускается прилагать чрезмерного давления.
  4. Шины и другие соединительные компоненты не должны оказывать давление на главные выводы или прилагать к ним постоянное растягивающее усилие.
  5. Зажим проходного изолятора должен быть выровнен в горизонтальном положении, несоблюдение этого требования в процессе эксплуатации может привести к перегреву или пригоранию контактов лепестковых/штыревых контактов автоматического выключателя.
  6. Необходимо удалить пыль и другие посторонние вещества.
  7. При затягивании болтов следует придерживаться моментов затяжки, указанных в таблице 1.

ОСТОРОЖНО!

    1. При выполнении сборки с использованием болтов и винтов следует соблюдать рекомендуемые моменты затяжки, указываемые в инструкции.

Несоблюдение этого требования может привести к перегреву или пригоранию контактов.

    1. Не допускается самостоятельное внесение изменений в цепи управления.

Несоблюдение этого требования может привести к возникновению сбоев или повреждению аппаратов.

Таблица 1. Моменты затяжки

Момент

Типоразмер

Стальной (кг-сила • см)Латунный (кг-сила • см)
МЗ7.3 (6,2 - 8,4)4,3 (3,7-4,9)
М 3.511.2(9,5-12,9)6,6 (5,6 -7,6)
М 416,8 (14,2-19,3)9,8 (8,4-11,3)
М 533,0 (28 - 37)19,1 (16,2-22,0)
Мб56,0 (48 - 65)33,0 (28 - 38)
М 8135 (115- 156)89(68-91)
М 10270(230-310)159 (135-182)
М 12470(410-540)270 (230-310)

Установка: автоматический выключатель стационарного исполнения (тип Р)

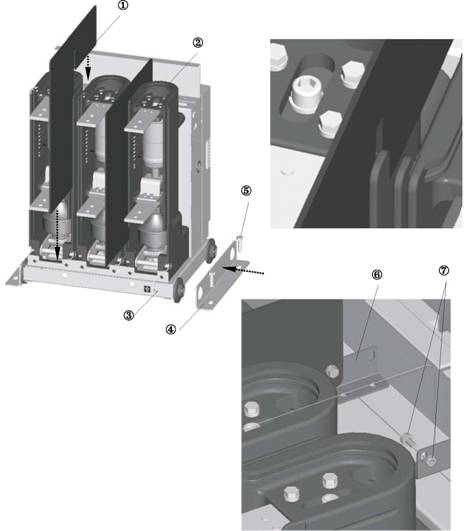

установка стационарного выключателя

  1. Межполюсная перегородка
  2. Корпусная часть главной цепи
  3. Отверстие для заземляющего кабеля
  4. Крепежный фланец
  5. Крепежный винт (М12) (отдельно не поставляется)
  6. Скоба для крепления перегородки
  1. Болт с гайкой

Рисунок 1 . Установка автоматического выключателя стационарного исполнения

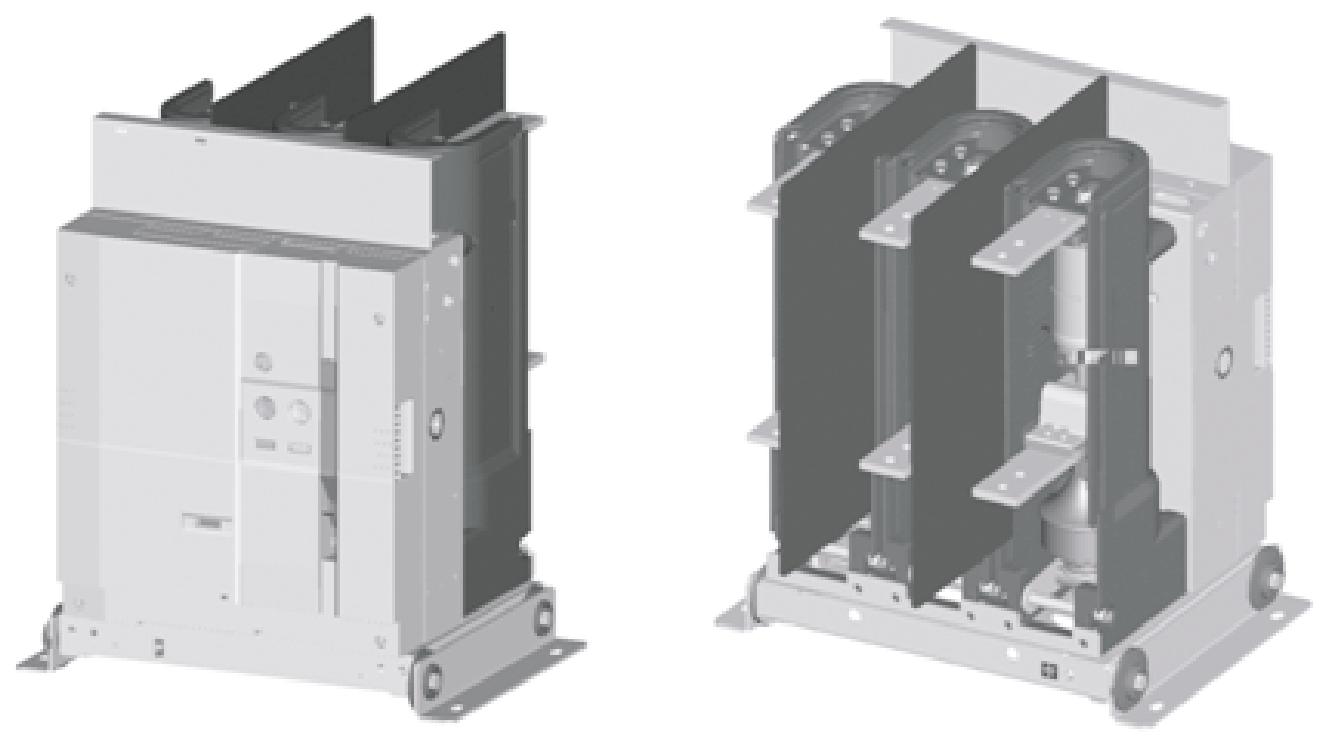

Установка: автоматический выключатель стационарного исполнения (тип Р)

Установка автоматического выключателя стационарного исполнения

  1. Установка автоматического выключателя стационарного исполнения (тип Р)

1. Инструкция по установке

    1. Вставьте между фазами 1 межполюсные перегородки (2 шт.), как показано на рисунке 1.

- Вставьте межполюсные перегородки 1 в левый/правый пазы корпусной части фаз 2 R и Т (скоба 6 обеспечивает опору для верхней части перегородки), затем вставьте болты в 7 в отверстия перегородки 1 и скобы 6 и затяните гайки 7.

    1. Фиксирующая скоба 4 входит в стандартную комплектацию автоматического выключателя стационарного исполнения. Фиксирующая скоба сначала вставляется в указанный стрелкой диск.

Затем автоматический выключатель устанавливается в распределительное устройство с использованием монтажного отверстия кронштейна.

    1. Заземляющий кабель фиксируется в отверстии 3 с помощью крепежа М12.
  1. Номинальные параметры автоматических выключателей стационарного исполнения, в стандартную комплектацию которых входят межполюсные перегородки:
    1. 7,2 кВ, 20/25 кА, 2000 А (расстояние между полюсами 150 мм, тип Р);
    2. 12/17,5 кВ, 20/25 кА, 630/1250 А (расстояние между полюсами 150 мм, тип Р);
    3. 12/17,5 кВ, 20/25 кА, 2000 А (расстояние между полюсами 210 мм, тип Р).
"
