5 Установка оборудования

5.1 Установка выключателей

Таблица 5.1 Момент затяжки для выключателя.

	Момент/Нм
Шины-шины	35
Шины-HD4/S	20 (верхние полюса) 35 (нижние полюса)
Шины VD4/S	68
Шины - SFG	35
Шины - CT	56 - 70

Рис. 5.1

Выключатель ABB.

Общее

Выключатель должен быть поднят в ячейку.

Во время установки должны применяться моменты затяжки, согласно Таблица 5.1 .

1) Перед подъемом выключателя снимите пластиковые колпаки и снимите соединительные шины с верхних полюсов.

Рис. 5.3

Снятие соединительных шин.

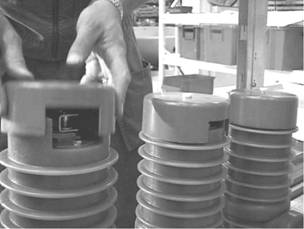

Рис. 5.2

Снятие пластиковых колпаков.

Поднимите выключатель ABB на уровень смонтированного пола выключателя.

Рис. 5.4

Подъем выключателя.

Вручную вставьте выключатель в его направляющие и вдвиньте его внутрь.

! Не двигайте подъемную тележку, пока выключатель не окажется полностью внутри ячейки, т.к. он имеет очень тяжелую переднюю часть.

Рис. 5.5

Вставка выключателя в направляющие.

4) Установите фиксирующую пластину в передней части основания выключателя с помощью 4 винтов/гаек.

Рис. 5.7

Установка сборных шин.

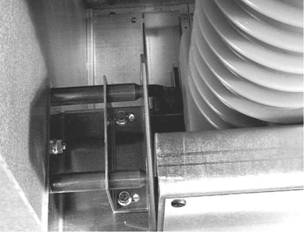

Рис. 5.6

Установка фиксирующей пластины.

5) Установите сборные шины, начиная с нижних полюсов выключателя. После этого соедините сборные шины с верхними полюсами выключателя, используя соединительную шину. Если на соединяющей шине будет закреплена изоляционная усаживающаяся трубка, то это необходимо сделать до их крепления к месту.

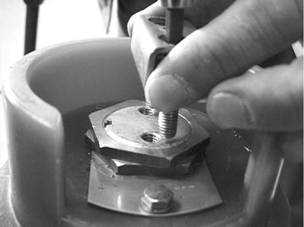

Рис. 5.9

Соединение выключателя VD4/S.

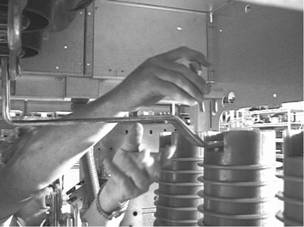

Рис. 5.8

Соединение выключателя HD4/S.

! Сборные шины на 24 кВ ячеек ABB - CBC, SMC и SBC, где есть возможность, должны быть покрыты усаживающимися трубками.

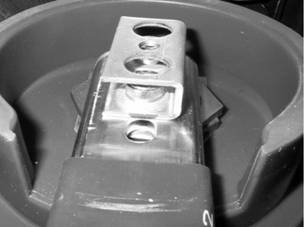

Рис. 5.10

Контрольный колпак, закрывающий соединяющую шину.

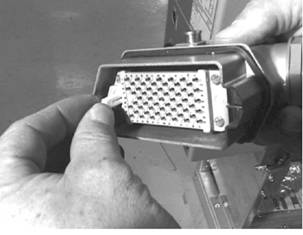

Рис. 5.11

Вставка контрольного штырька в разъем.

6) После установки выключателя вставьте белый контрольный штырек в разъем вторичных цепей (Рис. 5.11) и соедините разъем с выключателем ABB. Соблюдайте правильное положение гибкого шланга (HD4/S). (5.12)

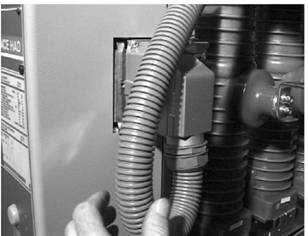

Рис. 5.12

Соединение разъема с выключателем.

5.2 Установка двигательного привода UEMC 40 K8_ для UES-K3/2

Указания

Переведите выключатель нагрузки SFG в положение «заземлено».

Передвиньте блокирующий переключатель в положение "Door open" («Дверь открыта»).

Откройте дверь кабельного отсека и дверь отсека аппаратуры низкого напряжения.

Снимите пластиковое покрытие (A) нажимая двумя пальцами.

Открутите четыре винта (B) и снимите блокировочный модуль.

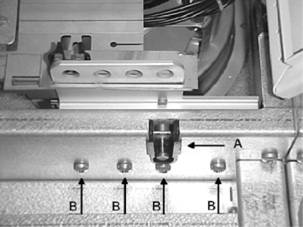

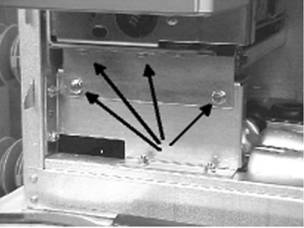

Рис. 5.13

Снятие блокировочного модуля.

Переведите выключатель нагрузки SFG ABB в положение «отключено».

Разблокируйте индикатор положения и гнездо управления, сняв блокировочное кольцо. Затем снимите их.

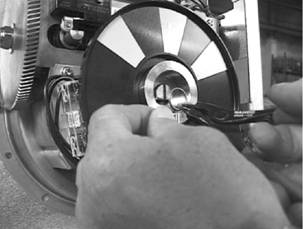

Рис. 5.14

Разблокировка индикатора положения и гнезда управления.

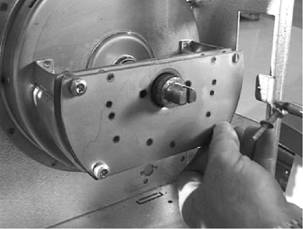

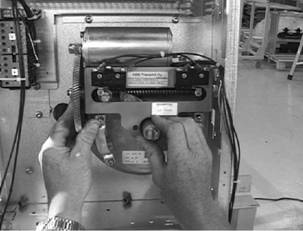

Рис. 5.16

Установка двигательного привода.

Рис. 5.15

Снятие защитных пластин.

Вытяните латунный вал управления и отрегулируйте подъемную ручку в правильное положение, согласно Рис. 5.21.

Вставьте вал управление обратно в первоначальное положение.

Обратите внимание, что двигательный привод не имеет крепежных болтов для затяжки. Небольшой люфт между двигательным приводом и ограничивающими поверхностями не влияет на работу механизма.

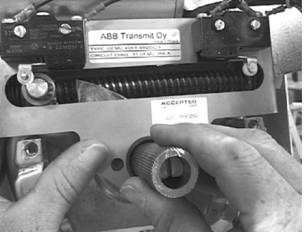

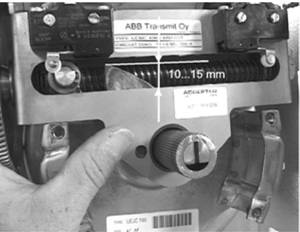

Рис. 5.17

Вытягивание вала управления и регулировка подъемной ручки.

Рис. 5.18

Вставка вала управления обратно.

10) Установите обратно защитные пластины, индикатор положения и гнездо управления, и блокировочный модуль.

Рекомендации	Более подробная информация находится в руководстве по установке и эксплуатации для UEMC 40 K8_.
ABB	50

5.3 Установка дополнительных контактов для UES-K3/2

Указания

Дополнительные контакты должны быть установлены на самой

верхней защитной пластине UES-K3/2.

Снимите верхнюю защитную пластину и затяните винты с максимальным моментом затяжки 1.3 Нм.

Используйте блокировочные гайки за защитной пластиной. Оба винта должны быть затянуты с одинаковым усилием.

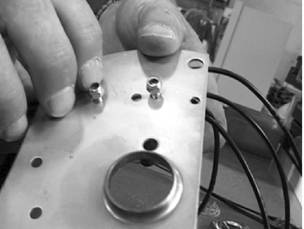

Рис. 5.19

Снятие защитной пластины.

Оба винта должны быть затянуты с одинаковым усилием. Убедитесь, что места установки дополнительных контактов выбраны правильно, и они нормально двигаются при нажатии на них после монтажа.

Дополнительные контакты заземлителя расположены на правой защитной пластине.

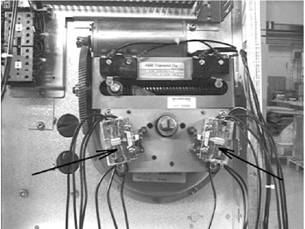

Рис. 5.20

Расположение дополнительных контактов заземлителя ABB.

5.4 Установка индикатора положения и гнезда управления ABB

Указания Выключатель нагрузки SFG должен находиться в положении

«отключено».

Заблокируйте индикатор положения и гнезда управления с помощью блокировочного кольца.

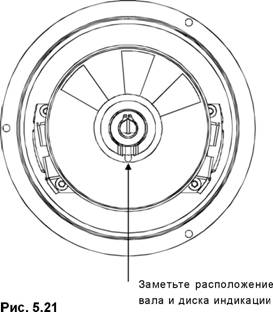

Проверьте, что положение вала и диска индикации соответствует нижеприведенному рисунку.

Расположение вала и диска индикации (положение «отключено»).

5.5 Установка двигательного привода для UES-A3M/2 ABB

Установите двигательный привод для UES-A3M/2 с помощью 3 винтов и шайб.

Указания

Установите крышку на привод с помощью винта и шайбы.

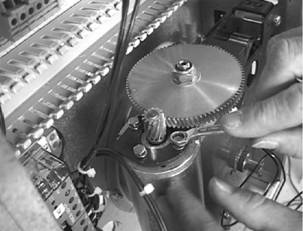

Рис. 5.22

Установка двигательного привода.

Рис. 5.23

Установка крышки двигательного привода.

5.6 Установка дополнительных контактов для UES-A3(M)/2 ABB

Установите дополнительные контакты на защитную пластину привода UES-A3(M)/2.

1) Затяните винты с максимальным моментом затяжки 1.3 Нм.

Оба винта должны быть затянуты с одинаковым усилием. Убедитесь, что места установки дополнительных контактов выбраны правильно, и они нормально двигаются при нажатии на них после монтажа.

Дополнительные контакты положения заземлителя расположены на правой защитной пластине.

Рис. 5.24

Дополнительные контакты.

5.7 Установка катушки отключения

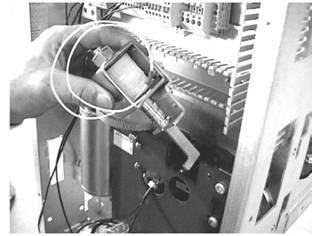

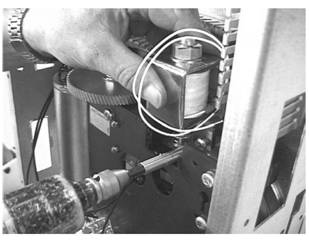

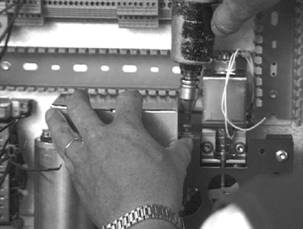

Рис. 5.26

Установка катушки отключения.

Установите катушку отключения с помощью 2 винтов и шайб.

Рис. 5.25

Катушка отключения.

5.8 Установка системы индикации наличия напряжения после основной установки трансформаторов тока ABB

Общее

Некоторые заказчики используют трансформаторы тока (ТТ),

которые были произведены не ABB Transmit. В таких случаях ТТ обычно устанавливаются заказчиком. Если необходима индикация напряжения через ТТ, нижеследующая информация должна быть принята во внимание:

• Система индикации напряжения CL497/CL498 для ТТ удовлетворяет требованиям МЭК 61243-5, если значение емкости делителя C1 в ТТ соответствует приведенным в Таблица 5.2 .

Таблица 5.2 Рекомендуемые значения для емкостных делителей в трансформаторах тока.

Рабочее напряжение (кВ)	Значение C1 (пФ)
6.7.2	23.40
10.12	19.33
13.8.17.5	13.23
20.24	10.18

Значение паразитной емкости ТТ должно находиться в диапазоне 20...90 пФ.
