4 Подключение кабелей
4.1 Подготовка к подключению кабелейУказания
1) Снимите дверь кабельного отсека.
! Дверь может быть открыта только после того, как выключатель нагрузки ABB будет находиться в заземленном положении и блокирующий элемент в положении 'door open' (дверь открыта).
2) Открутите 4 винта на передней нижней части опорной панели порога ячейки.

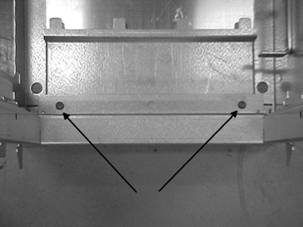

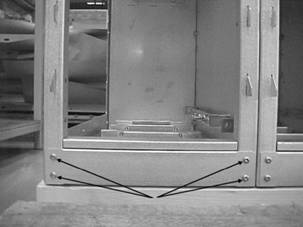

Рис. 4.1
Винты в основании.
3) Открутите 4 винта из порога и снимите, надавливая на него прямо вперед по направляющим.

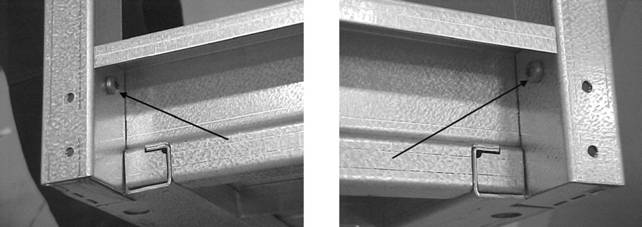

Рис. 4.2 Рис. 4.3
Винты в пороге / 1. Винты в пороге / 2.
Рис. 4.4
Винты в пороге / 3.
Снимите пластины пола, включая пластиковые части, фаз L1 и L2 вытягивая их вперед по направляющим.
Снимите пластину пола и пластиковые кабельные уплотнения фазы L3.
! Не снимать последнюю пластину пола фазы L3.

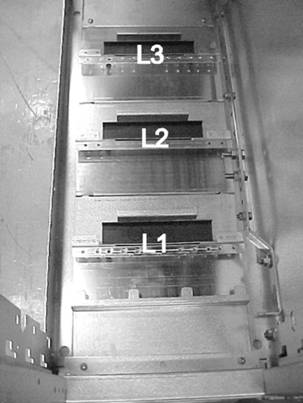

Рис. 4.5
Пол ячейки ABB.
4.2 Подключение кабелейЯчейки ABB фиксированного типа
1) Просуньте кабели через открытое дно ячейки. Отмерьте и отрежьте необходимую длину кабеля, с учетом установки
концевых муфт и кабельных наконечников.
Выгните проводники фаз L1 и L2 за пределы ячейки через
открытую дверь на время подключения проводника фазы L3.
Подключение проводника фазы L3
Возьмите пластиковое кабельное уплотнение и наденьте его на проводник. Отмерьте правильную длину кабеля, принимая во внимание правильное расположение уплотнения.
Установите необходимую концевую муфту и закрепите на проводнике подходящий кабельный наконечник.
Отверните гайку и пружинную шайбу на шине крепления кабеля.
Присоедините проводник к шине крепления кабеля болтом через кабельный наконечник.
Установите шайбу сброса давления, пружинную шайбу и гайку.
Затяните места соединения с необходимым моментом затяжки, в ячейках выключателя нагрузки и силового выключателя 55 Нм, а в ячейках выключателя нагрузки с предохранителями Нм.
Просуньте переднюю пластину пола (алюминиевую) в ее направляющие к ближайшей пластине пола и соедините их вместе болтом M6. Принимая во внимание размер проводника, возьмите необходимую длину кабеля, закрепите и притяните кабель необходимым усилием к креплению пола, соблюдая прямизну кабеля от места крепления к полу до крепежного болта.
Подключение проводника фазы L2
Просуньте последнюю пластину пола (стальную) фазы L2 в ее направляющие к креплению пола фазы L3.
Возьмите разделанный проводник фазы L2 и проделайте операции согласно пункту 3).
Подключение проводника кабеля L1
Просуньте последнюю пластину пола (стальную) фазы L1 в ее направляющие к креплению пола фазы L2.
Возьмите разделанный проводник фазы L1 и проделайте операции согласно пункту 3).
4.2.1 Силовые кабели в ячейках с выкатными выключателями

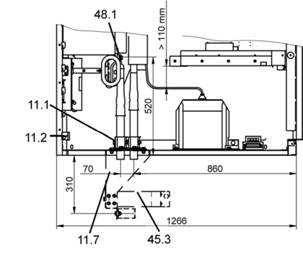

Рис. 4.6
Размеры подключения кабеля в Uniswitch ABB.
Рис. 4.7
Фрагмент вида ввода и подключения кабелей.
Стандартный способ ввода силовых кабелей в ячейки показан на Рис. 4.6. Кабели вводятся снизу через покрытие пола, которое разделено в точке ввода кабеля Рис. 4.8. Кабели проходят через резиновые проходные кольца (11.5), которые могут быть адаптированы к требуемому диаметру кабеля в промежутке от 20 до 45 мм. Кабели в ячейке закрепляются посредством кабельных зажимов (11.1) установленных на кабельных планках (11.6), которые являются частью покрытия пола ячейки. Зажимы дают возможность закреплять кабели диаметром до 45 мм.
Перед подключением кабеля
Ослабьте кабельные зажимы (11.1) Отверните пластины пола (11.3) и (11.4)

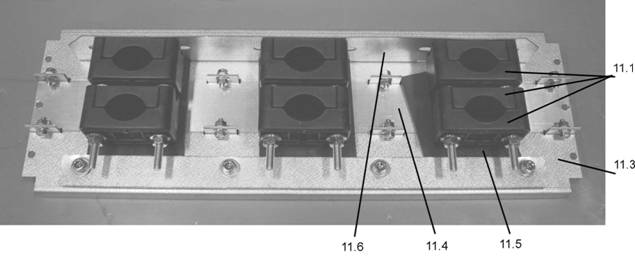

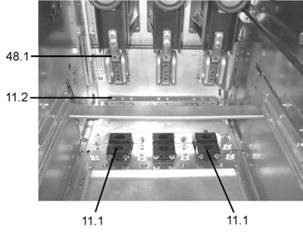

Рис. 4.8
Шины подключения кабеля (48.1) имеют отверстия для винтов М12. Во всех случаях, заземление экранов кабелей производится на зажимы кабельной планки. Кабельные планки соединены с землей.
Промежуток (L) между высоковольтным соединяющим проводом трансформатора напряжения должен быть не меньше 80 мм, смотрите Рис. 4.16.
Если в ячейке нет трансформаторов напряжения, то могут быть установлены три ограничителя перенапряжений.
Для типовых ячеек ABB предусматривается подключение одножильных кабелей с полиэтиленовой изоляцией. В случае необходимости подключения других типов (например, трехжильных кабелей, кабелей с бумажно-масляной изоляцией и т.д.) об этом должна быть достигнута договоренность между заказчиком и поставщиком.
Указания
Кабельные кольцевые трансформаторы тока ABB
Вставьте силовые кабели, обрежьте до необходимой длины и разделайте их.
Адаптируйте проходные кольца (11.5) к диаметру кабеля и закрепите их на кабеле.
Подготовьте кабельные наконечники и установите их на жилы кабеля, согласно инструкции производителя.
Присоедините кабельные наконечники к готовым шинам подключения кабеля (48.1) с помощью затяжки.
Подключите заземление кабеля.
Установите пластины пола (11.4) и (11.3).
Опустите проходные кольца (11.5), так чтобы гайки на кольцах вошли в соответствующие прорези в покрытии пола. Таким образом, полностью закрываются места ввода кабелей.
Закрепите кабели в кабельных зажимах (11.5) (максимальный затягивающий момент, применяемый к винтам 9 ± 2 Нм).
Если в ячейку необходимо установить кабельные кольцевые трансформаторы тока (45.3), они устанавливаются под ячейку, смотрите Рис. 4.6.
Снимите конструкцию кабельного ввода Рис. 4.8 и прикрепите кронштейны (11.7) кабельных трансформаторов тока к конструкции пола.

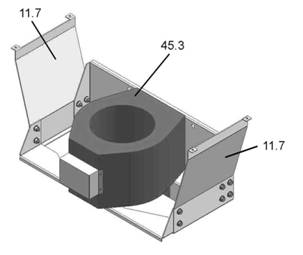

Рис. 4.9
Кабельный трансформатор тока с кронштейнами
4.2.2 Кабели вторичных цепей
Ввод вторичных цепей находятся в основании ячейки. Внутренний кабельный канал (10.7) размер 30x60 мм защищает кабели от основания до отсека аппаратуры низкого напряжения. Внутренние соединения между ячейками легко выполняются через отверстия в боковых стенках отсека аппаратуры низкого напряжения.
В зависимости от условий поставки, существует три способа соединения между ячейками:
Соединяющие провода не включены
Соединяющие провода поставляются скрученными в кольца в низковольтном отсеке.
Соединяющие провода поставляются скрученными в кольца, оборудованные штепсельными разъемами.
Существует несколько способов ввода кабелей вторичных цепей:
По краям распределительного устройства возможна установка боковых кабельных каналов (80.7).
Канал (80.6) может быть также помещен сверху ячейки ABB для защиты кабелей входящих, например, с верхней кабельной эстакады.

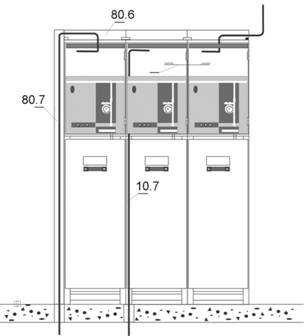

Рис. 4.10
Вводы кабелей вторичных цепей

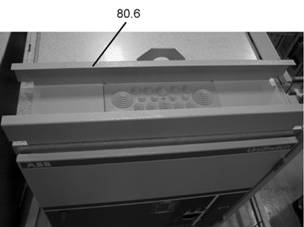

Рис. 4.11
Канал сверху ячейки
4.3 Заземление распределительного устройства
Указания Заземляющие проводники должны быть соединены с главной
заземляющей шиной (11.2) ячейки (5x30 мм, медь). Точки соединения помечены символом «земля».

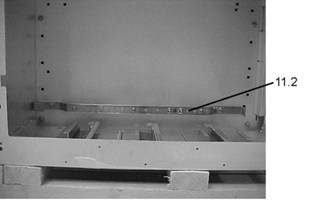

Рис. 4.12
Заземляющая шина.
Выполните соединения пружиной шайбой 12, болтом с шестигранной головкой M 12x30 и шестигранной гайкой M12. Момент затяжки соединяющих болтов 70 Нм.
! В больших распределительных устройствах ABB (более чем 8 ячеек), соедините заземляющий проводник к обеим крайним ячейкам распределительного устройства.

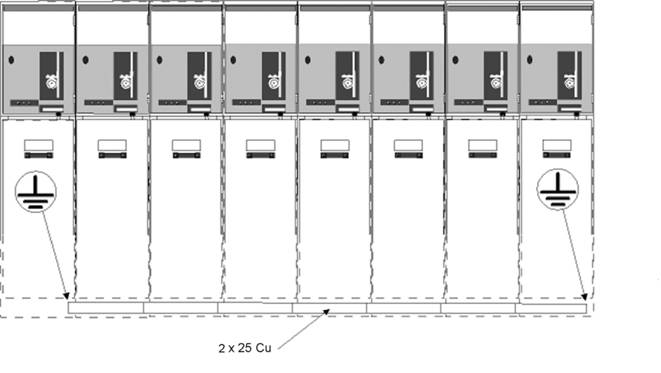

Рис. 4.13
Положение символа «земля».
Если ячейки соединены между собой, как описано в пункте Error! Reference source not found., то соединения между ячейками способны выдержать номинальный кратковременный ток и пиковый ток короткого замыкания на землю.
Дополнительно главная заземляющая шина (11.2) Рис. 4.12 может быть соединена вместе спереди ячеек, используя дополнительные заземляющие шины (3x25 мм, медь).
Указания
Выполните соединения пружиной шайбой 10.5, болтом с шестигранной головкой M10x35 и шестигранной гайкой M10. Момент затяжки соединяющих болтов 40 Нм.

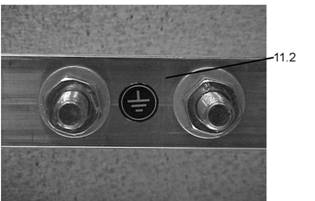

Рис. 4.14
Положение символа «земля» на заземляющей шине.
4.4 Завершение подключения кабелей
Установите и прикрепите порог ячейки ABB, который был снят во время подготовки к подключению кабелей (смотрите Error! Reference source not found.).
Установите опорную панель поверх порога ячейки (смотрите Error! Reference source not found.).
Проверьте, чтобы экраны вводных (отходящих) кабелей были соединены с главной заземляющей шиной ячейки. Проверьте также соединительные кабели, если кабельные трансформаторы тока установлены.
4.5 Заключительные монтажные работыКонтрольные точки
• Проверьте окрашенные части распределительного устройства
на наличие повреждений и подкрасьте где необходимо (смотрите также указания по ремонту в Uniswitch Instruction Manual).
Проверьте болтовые соединения и подтяните где необходимо, в особенности те, которые были выполнены во время монтажа сборных шин и системы заземления.
Очистите распределительное устройство полностью.
Выньте все инородные тела из ячеек.
Правильно заново установите все покрытия и т.д., снятые во время монтажа и соединения.
Все оставшиеся отверстия в корпусах ячеек ABB необходимо закрыть, если они больше не понадобятся.
Проверьте изоляционные контакты и блокировочные механизмы на наличие мягкого хода, и смажьте снова смазкой Isoflex Topas NB 52 где необходимо (смотрите также инструкцию по ремонту в Uniswitch Instruction Manual)).
Вставьте все части выкатного выключателя (если есть) и соедините кабели вторичных цепей.
Должным образом закройте двери ячеек.
4.6 Примеры монтажа
Рис. 4.15
Подключение кабелей для ячейки ABB (SDC)

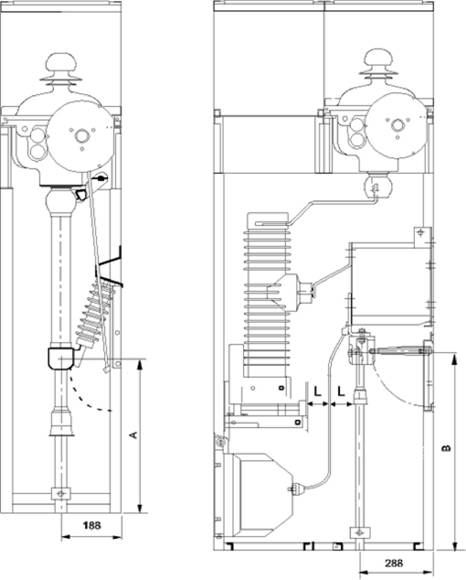

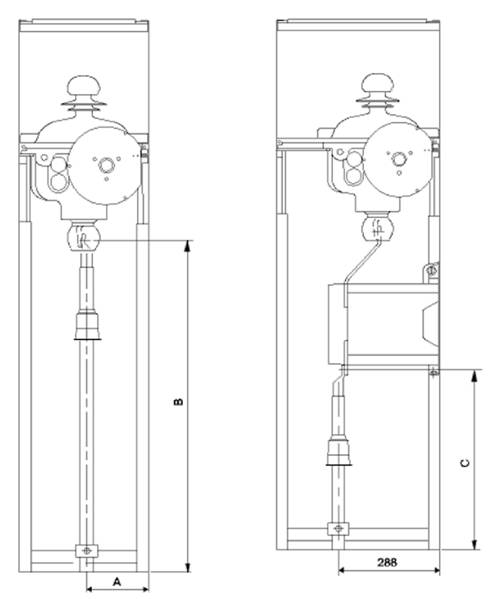

Рис. 4.16
Подключение кабеля для ячейки выключателя нагрузки ABB с предохранителем (SDF) и ячейки с силовым выключателем (CBC).

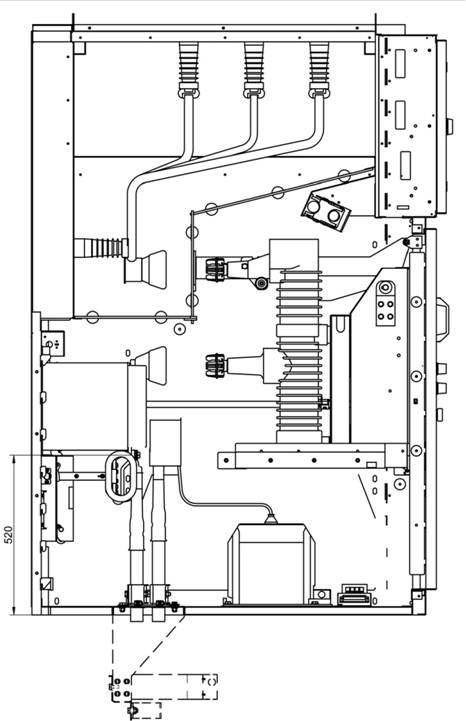

Рис. 4.17
Подключение кабелей в ячейке ABB выкатного типа (CBW)
