3 Монтаж ячеек на месте установки

3.1 Общие предупреждения и предостережения

! При формировании окончательной конструкторской документации, техническая документация, поставляемая ABB, всегда должна приниматься во внимание!

! Для достижения оптимальной последовательности и гарантированного высокого качества установки, необходимо чтобы установка распределительного устройства производилась только специально обученным и квалифицированным персоналом, или, по крайней мере, персоналом, контролируемым ответственными людьми (шеф-монтаж).

Если распределительное устройство имеет верхний канал сброса давления или дополнительный низковольтный отсек, необходимо убедиться, что высота потолка достаточна для его установки.

3.2 Подготовка

Перед началом работ

К началу установки ячеек, помещение распределительного

устройства должно быть полностью закончено, оснащено освещением и проводкой, закрываемым, сухим и с возможностью вентиляции.

Все необходимые приготовления, такие как, стенные отверстия, каналы и т.д. для прокладки силовых и контрольных кабелей до распределительного устройства должны быть уже завершены.

3.3 Размеры

3.3.1 Установочные размеры

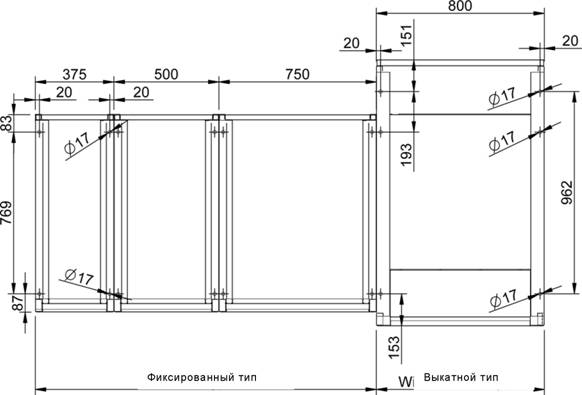

Рис. 3.1

Установочные размеры

3.3.2 Размеры ячеек ABB

Расстояние от задней стенки распределительного устройства до стены помещения для создания пространства для сброса давления должно быть не менее 250 мм (фиксированный тип) или 50 мм (выкатной тип). Пространство между стенкой распределительного устройства и стеной помещения должно быть закрыто закрепленным металлическим листом (толщина не менее 2 мм).

Если распределительное устройство расположено в середине помещения, оно должно быть оснащено каналами сброса давления.

Размеры

Данные чертежи иллюстрируют основные размеры и необходимое

пространство для различных типов ячеек.

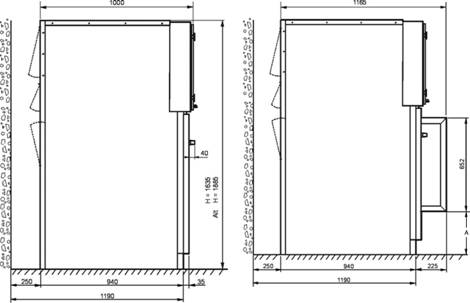

Рис. 3.2

Типы ячеек SDC, SDF, DBC, BRC, SEC

Рис. 3.3

Типы ячеек CBC, SMC, SBC A = 230 мм при H = 1635 мм A = 480 мм при H = 1885 мм

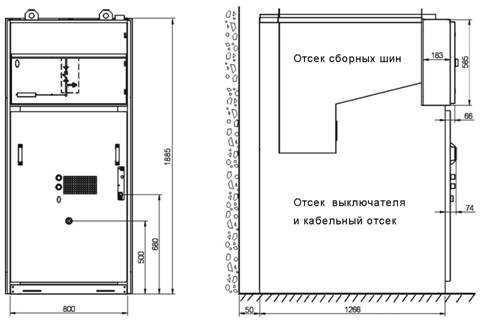

Рис. 3.4

Основные размеры ячеек Uniswitch в мм (выкатной тип).

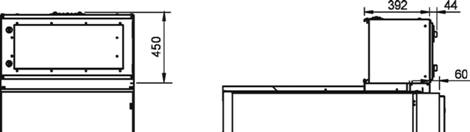

Рис. 3.5

Размеры дополнительных низковольтных отсеков (опция).

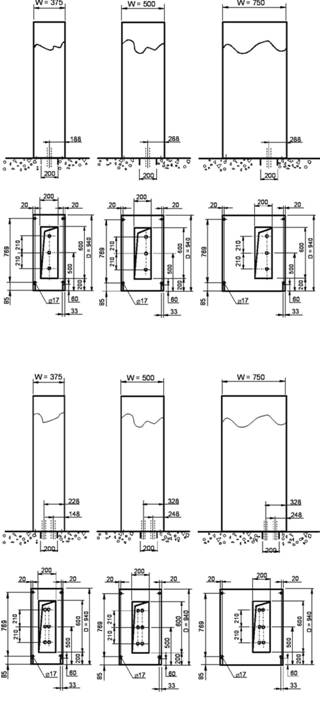

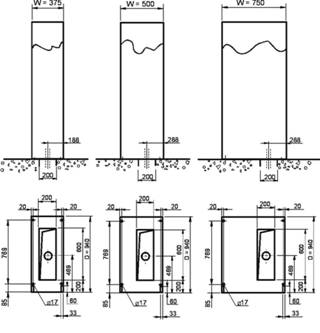

3.3.3 Чертежи с размерами дна ячейки

3.3.3.1 Одножильные кабели

Рис. 3.6

Одножильные кабели.

3.3.3.2 Трехжильные кабели

Рис. 3.7

Трехжильные кабели.

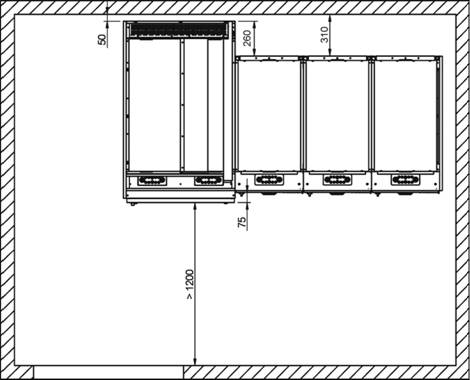

3.3.4 Примеры размещения ячеек в помещении

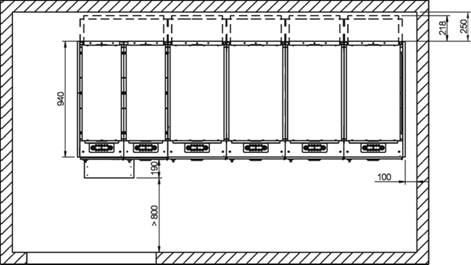

Рис. 3.8

Пример размещения ячеек Uniswitch фиксированного типа.

Рис. 3.9

Пример размещения ячеек Uniswitch выкатного + фиксированного типа.

3.4 Основания

3.4.1 Типы оснований

Общее

Распределительное устройство устанавливается на основание,

которое удовлетворяет требованию к максимальному горизонтальному отклонению высоты по длине и поперек ячейки. Из-за трудности выполнения ровного бетонного основания, выравнивание поверхности производится с помощью стальной рамы или установкой металлических пластин под углами ячейки, в случае необходимости.

Нагрузочная способность пола и основания должны быть достаточными.

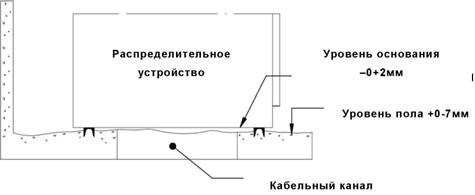

Рис. 3.10

Распределительное устройство, установленное на металлической раме

Рис. 3.11

Распределительное устройство ABB, установленное на фальшпол

Если распределительное устройство состоит из нескольких ячеек, среди которых нет тяжелых ячеек, допускается их установка на бетонном полу.

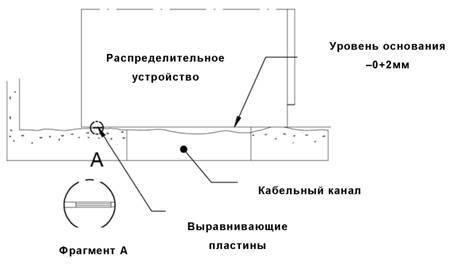

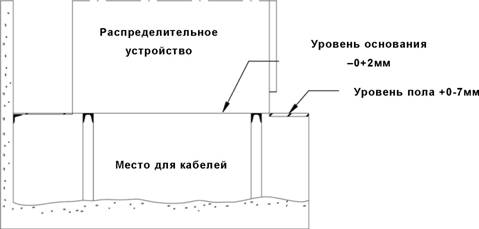

Рис. 3.12

Распределительное устройство ABB, установленное на бетонном полу

3.4.2 Крепление распределительного устройства к полу

При проектировании кабельных каналов в бетонном полу необходимо использовать чертежи с размерами, приведенными в разделе 3.3. Error! Reference source not found.

Распределительное устройство должно крепиться к металлической раме с помощью сварки через отверстия в дне ячейки (2 сварочных шва на ячейку) или двумя шлицевыми болтами на ячейку (М12) непосредственно к бетонному полу. Крепление распределительного устройства состоящего из нескольких ячеек должно быть выполнено в каждой второй ячейке.

Крайняя левая ячейка крепится в переднем левом и заднем правом углах дна ячейки.

Крайняя правая ячейка крепится в переднем правом и заднем левом углах.

! Перед расстановкой различных элементов

распределительного устройства проверьте ровный ли пол, обратив особенное внимание на продольное выравнивание (максимальная плоскостность 2/1000).

Указания

! Крайние ячейки распределительного устройства должны всегда крепиться согласно Рис. 3.13.

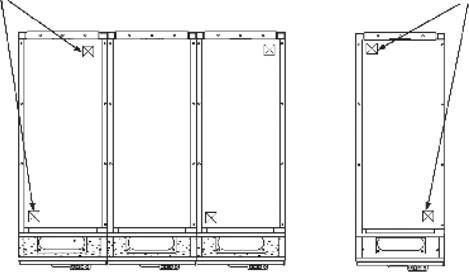

Рис. 3.13

Крепление крайних ячеек ABB.

Крепление анкерными болтами к бетонному полу

Очистите поверхность установки.

Нанесите на плиту пола видимый периметр всех ячеек распределительного устройства, принимая во внимание минимальное расстояние до стены и другие ограничивающие условия.

Выровняйте пол в продольном и поперечном направлении.

Просверлите пол в точках крепления, согласно нанесенной на полу разметке. Для сверления отверстий используйте перфоратор с подходящим буром.

После установки ячеек вставьте анкерные болты в отверстия (четыре болта на ячейку).

Крепление к фальшполу

Очистите поверхность установки.

Нанесите на плиту пола видимый периметр всех ячеек распределительного устройства, принимая во внимание минимальное расстояние до стены и другие ограничивающие условия.

Просверлите пол в точках крепления, согласно нанесенной на полу разметке. Для сверления отверстий используйте перфоратор с буром, подходящим для данного типа крепления (насквозь или отверстие с резьбой).

3.4.3 Монтаж ячеек распределительного устройства ABB

Указания

Необходимо выполнить следующие шаги:

Вытащите выкатные части (если есть) из ячеек распределительного устройства и поставьте на время в место, гарантирующее их сохранность.

Затем передвиньте ячейки к подготовленному месту установки в последовательности, показанной на плане распределительного устройства.

Выровняйте ячейки, на полу исходя из правильного расположения и вертикального выравнивания (отклонении по краю ячейки не должно превышать 2 мм, особенно по фронту) и соедините их болтами.

При количестве ячеек в распределительном устройстве больше 10, установку ячеек желательно начать с центра.

После того как распределительное устройство было должным образом собрано, прикрепите ячейки к бетонному полу, используя заглушки, соответственно привернув их к раме основания.

3.5 Соединение ячеек

3.5.1 Соединение ячеек в кабельном отсеке

В ячейках фиксированного типа в задней и передней части боковых стенок существует четыре отверстия 11х20 мм, при высоте ячейки 1635 мм (пять отверстий, при высоте 1885 мм) для присоединения ячеек друг к другу в кабельном отсеке.

Отверстия в правосторонних боковых стенках вертикальные, а в левосторонних боковых стенках горизонтальные. Поэтому небольшое несовпадение отверстий при сборке допускается.

Рис. 3.14

Отверстия в боковой стенке ячейки.

Соединение осуществляется шайбой 10.5, болтом M10x20 и гайкой M10. Момент затяжки крепежных болтов должен быть 10 Нм.

В ячейках выкатного типа в задней и передней части боковых стенок существует пять отверстий 11х20 мм для присоединения ячеек друг к другу в кабельном отсеке.

Отверстия в правосторонних боковых стенках вертикальные, а в левосторонних боковых стенках горизонтальные. Поэтому небольшое несовпадение отверстий при сборке допускается

Соединение осуществляется шайбой 10.5, болтом M10x20 и гайкой M10. Момент затяжки крепежных болтов должен быть 10 Нм.

3.5.2 Соединение ячеек в отсеке аппаратуры низкого напряжения

Соединение ячеек друг с другом в отсеке аппаратуры низкого напряжения осуществляется через 3 отверстия 08 в переднем краю отсека.

Рис. 3.15

Отверстия в отсеке аппаратуры низкого напряжения ABB.

Соединение осуществляется шайбой 6.5, винтом M6x20 с потайной головкой и гайкой M6. Момент затяжки крепежных болтов должен быть 5 Нм.

3.5.3 Соединение ячеек ABB в верхней части задней стенки

Для гарантированного соединения задних стенок ячеек используют заднюю скрепляющую планку, длиной около 20 см, устанавливаемую поверх стенок.

Задняя скрепляющая планка сдвигается как можно ниже к краю верхней части задних стенок.

3.5.4 Соединение ячеек сверху

Указания

В качестве завершающей стадии соединения ячеек друг с другом

скрепляют края крыш ячеек. Соединения осуществляется по краям верхней скрепляющей планкой аналогичной глубине ячейки длины.

Рис. 3.16 Установка задней скрепляющей планки

Планка должна быть сдвинута как можно глубже, чтобы загиб края планки касался низа края ячеек.

Планка должна быть закреплена посередине с помощью винтов.

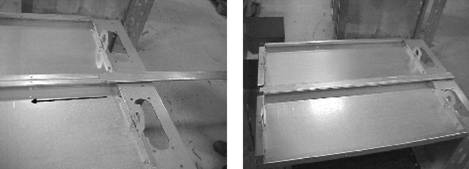

Рис. 3.17 Рис. 3.18

Установка верхней скрепляющей планки. Окончательное положение планки.

3.6 Соединение сборных шин

3.6.1 Общие предупреждения и предостережения

Предупреждающий знак, указывающий на высокое напряжение под крышей ячейки, размещен на верхнем листе.

! Мы рекомендуем монтировать сборные шины сбоку ячейки.

Общее

Момент затяжки для мест соединения сборных шин, отличных от тех, что описаны ниже, составляет 35 Нм.

Соединение сборных шин в крайних ячейках осуществляется открытый верх соседних ячеек. Доступ к сборным шинам также может быть осуществлен сверху после снятия верхнего листа. 1.1 (см. Uniswitch Instruction Manual рисунок общего вида ячейки), или сбоку ячейки, если боковая стенка еще не установлена.

Указания (для обоих типов ячеек ABB)

Очистите изоляцию сборных шин с помощью мягкой, сухой ветоши и проверьте отсутствие повреждений изоляции. Удалите жирную или клейкую грязь, как описано в Uniswitch Instruction Manual.

Очистите места соединения шин:

Покрытые серебром поверхности мест соединения должны быть очищены не металлической, нетканой ветошью, затем тонко и равномерно нанесите смазку Isoflex Topas NB 52.

Непокрытые серебром поверхности мест соединения также должны быть с помощью проволочной щетки, сохраняя пленку смазки, или не металлической, нетканой ветошью и равномерно смазаны тонким слоем смазки Isoflex Topas NB 52.

Установите сборные шины, ячейка за ячейкой. Приверните один на другой отдельные элементы сборных шин (в зависимости от расположения системы) и в линию с плоскими соединительными шинами.

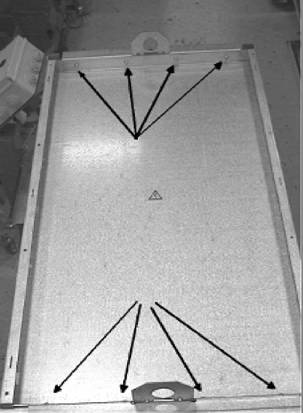

Рис. 3.19

Места под винты в отсеке сборных шин (ячейка шириной 500 мм)(ячейка фиксированного типа)

3.6.2 Распределительное устройство ABB с ячейками фиксированного типа

Доступ в отсек сборных шин

Отсек сборных шин закрыт верхним листом. Верхний лист крепится к ячейке винтами спереди и сзади. Для ячейки шириной 375 мм 6 винтов, для ячейки шириной 500 мм 8 винтов.

Получить доступ в отсек сборных шин можно, открутив винты и сняв верхний лист.

Верхние листы крайних ячеек не могут быть сняты.

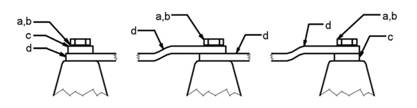

Левая крайняя ячейка Средняя ячейка Правая крайняя ячейка

Рис. 3.20

Соединение сборных шин в ячейках 12 кВ и 17.5 кВ, до 630 A (фиксированный тип).

а: Болт с шестигранной головкой M10x40 (Ir < 630 A)

Болт с шестигранной головкой M10x50 (Ir > 630 A, сдвоенные сборные шины)

b: Пружинная шайба, отверстие 010.5

c: Медная шинная шайба, внешний диаметр 030, высота 8 мм, отверстие 010.5

d: Неизолированная медная шина 40x8 с закругленными краями.

Левая крайняя ячейка Средняя ячейка

Правая крайняя ячейка

Рис. 3.21

Соединение сборных шин в ячейках ABB 24 кВ, до 630 A (фиксированный тип).

a: Болт с шестигранной головкой M10x40 b: Пружинная шайба, отверстие 010.5

c: Медная шинная шайба, внешний диаметр 030, высота 8 мм, отверстие 010.5

d: Изолированнее сборные шины 40x8 с закругленными краями f: Колпаки сглаживания поля (алюминиевые и из EPDM-резины)

Указания к соединению сборных шин в ячейках 12 и 17.5 кВ

Шины с изогнутым концом всегда соединяйте справа.

В левой крайней ячейке присоедините концы сборных шин к выводам выключателя нагрузки SFG.

Установите медную шайбу, той же толщины, что и сборные шины, поверх сборных шин.

В правой крайней ячейке установите медную шайбу между загнутым концом шины и верхними выводами выключателя нагрузки SFG.

Производите соединение сборных шин пружинной шайбой 10.5 и болтом с шестигранной головкой M10x40. Момент затяжки в месте соединения 35 Нм.

Дополнительные указания для ячеек 24 кВ

Соединение в ячейках 24 кВ производятся тем же образом, что и в ячейках 12 кВ и 17.5 кВ, за одним исключением: сборные шины на 24 кВ всегда изолированы.

1) В местах соединения сборных шин на 24кВ, устанавливают двухэлементные колпаки сглаживания поля (состоящие из алюминиевой части и части из EPDM-резины) как показано на приведенных ниже рисунках.

Рис. 3.23

Алюминиевые колпаки с двумя вырезами для средних ячеек (вверх дном).

Рис. 3.22

Алюминиевые колпаки для крайних ячеек с одним вырезом.

Рис. 3.24

Колпаки из EPDM-резины с низким вырезом для левых крайних ячеек.

Рис. 3.25

Колпаки из EPDM-резины с высоким вырезом для правых крайних ячеек ABB.

Рис. 3.26

Колпаки из EPDM-резины с двумя вырезами для средних ячеек ABB (вверх ногами).

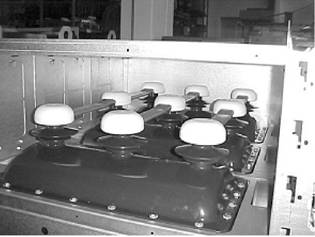

Рис. 3.27

Алюминиевые колпаки выравнивания поля.

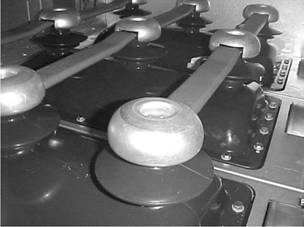

Рис. 3.28

Алюминиевые колпаки, покрытые сверху колпаками из EPDM-резины.

3.6.3 Распределительное устройство с ячейками выкатного типа

Доступ в отсек сборных шин

Съемный вентиляционный верхний элемент ячеек ABB выкатного типа крепится к верхнему листу шестью винтами, по два с каждой стороны и по одному по краям. Доступ к отсеку сборных шин достигается откручиванием винтов и снятием элемента. (10.6).

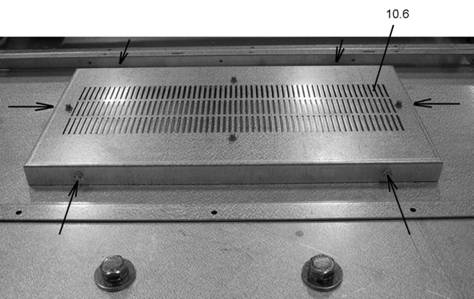

Рис. 3.29

Съемный верхний элемент и места крепления винтами

Рис. 3.30

Вид после снятия верхнего элемента

Общее

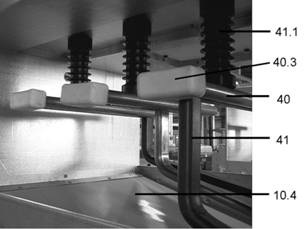

Рис. 3.31

Сборные шины после установки

В ячейках ABB выкатного типа сборные шины (40) крепятся к опорным изоляторам (41.1) и соединяются с шинными ответвлениями (41) на заводе. Крепеж (40.5) для соединения сборных шин также расположен на конце сборных шин. Элементы сборных шин для соединения между ячейками (40.4) упаковываются отдельно.

Рис. 3.32

Элемент сборных шин 24 кВ, 1250A

Установка

Смотрите также раздел Error! Reference source not found..

Снимите крепежные гайки (40.5), шайбы и болты, но не теряйте их.

Установите элементы сборных шин (40.4) между ячейками. Правильное положение сборных шин и крепежа показано на Рис. 3.33 и Error! Reference source not found..

Постарайтесь сохранить первоначальный порядок и ориентацию крепежных гаек, шайб и болтов - гайки и болты располагаются сверху шин. Момент затяжки соединений 35-45 Нм.

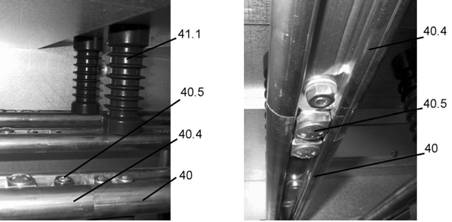

Рис. 3.33

Соединение шин, вид сверху

Рис. 3.34

Соединение шин, вид снизу

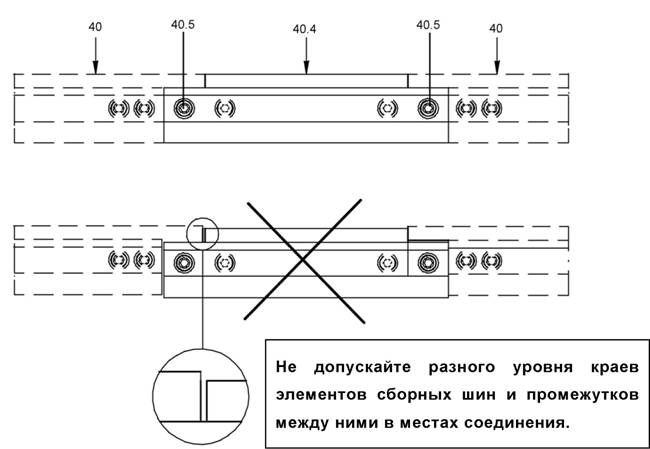

Рис. 3.35

Установка сборных шин между двумя ячейками (выкатной тип).

Окончания сборных шин

Окончания сборных шин должны быть постоянно защищены крышками (40.3). Обычно крышки устанавливаются на заводе.

Рис. 3.36

Вид отсека сборных шин ABB изнутри (выкатной тип).

3.7 Установка каналов сброса давления

Каналы сброса давления поставляются отдельно и имеют отдельную инструкцию. Пожалуйста, свяжитесь с ABB для получения детальной инструкции.
